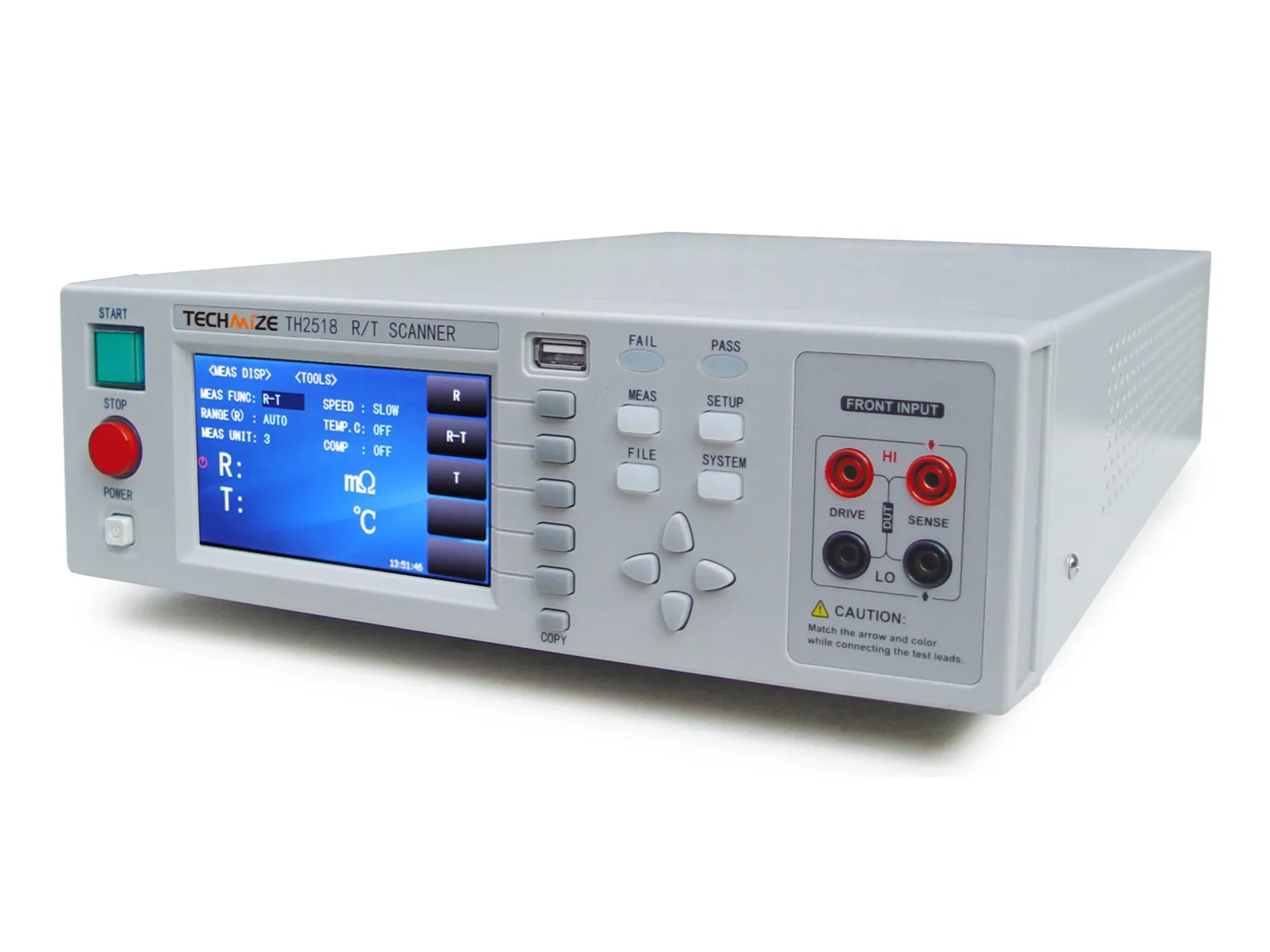

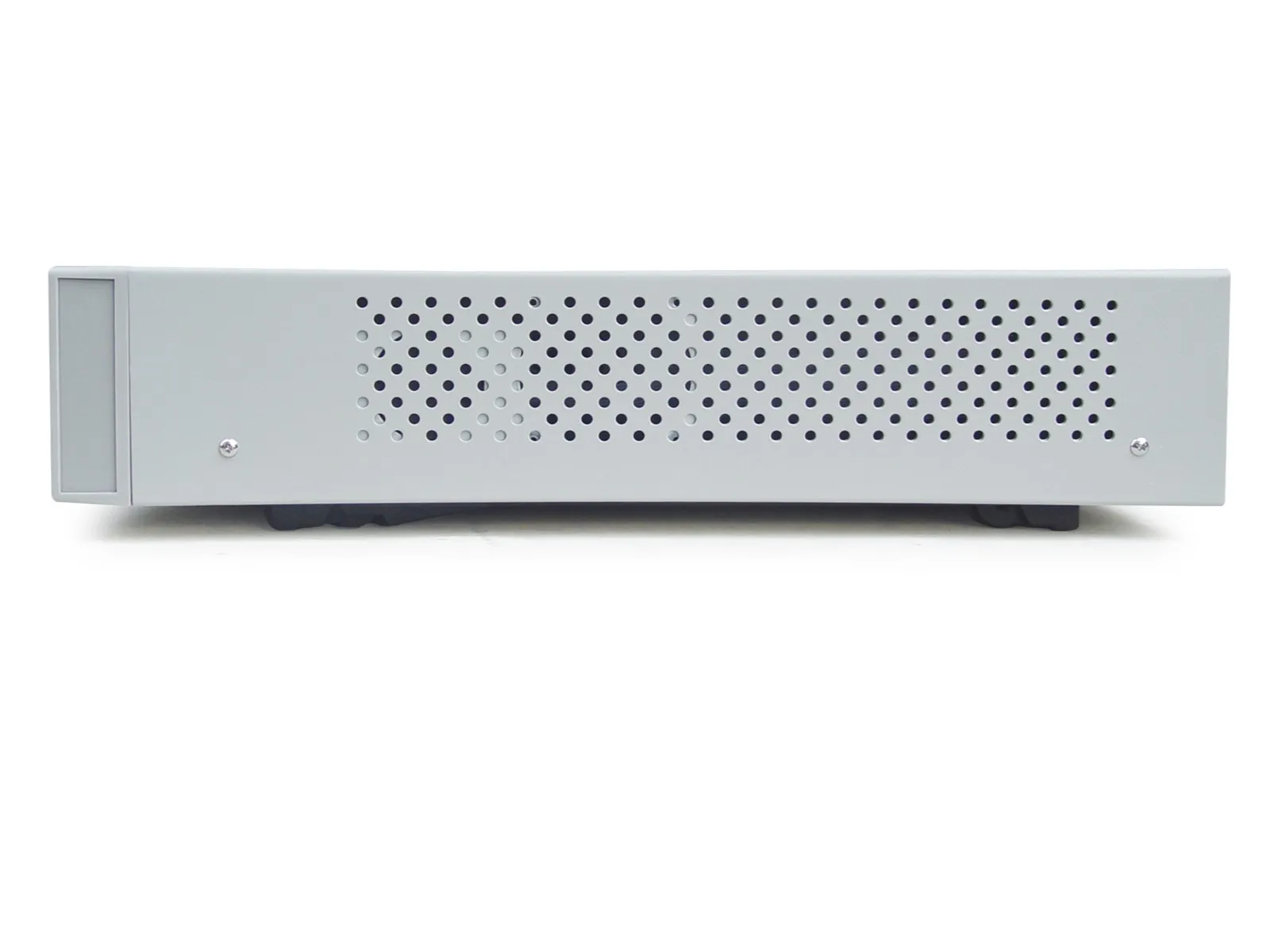

TH2518 直流抵抗計
PRODUCT
1 / 5
直流抵抗計
16チャンネル、抵抗確度: 0.05%、範囲: 10uΩ-200kΩ、温度確度: ±1%、範囲: 10~99.9℃
お電話でも承ります 03-6284-4428（平日9:00～18:00）
TH2518シリーズの機種比較
全機種共通: 16チャンネル、抵抗確度: 0.05%、範囲: 10uΩ-200kΩ
| 型番 | 仕様（共通項目以外） | 販売価格（税込） |
|---|---|---|
| TH2518（このページ） | 温度確度: ±1%、範囲: 10~99.9℃ | ¥594,000〜 |
| TH2518A | — | ¥473,000〜 |
特長
- 16チャンネル
- 抵抗確度: 0.05%
- 範囲: 10μΩ-200kΩ
- 温度確度: ±1%
- 範囲: 10~99.9℃
製品紹介
コンポーネント
抵抗器、インダクタ、トランスフォーマ、モーター、リレー、回路のはんだ付けポイント、コンデンサのリベット接続ポイント
ケーブル、コネクタ
線材、コネクタ、スイッチ
材料
熱感知材料（ヒューズ、サーミスタ用センサー）、金属箔などの導電性材料
新エネルギー
電動車用バッテリーパック接続ブリッジ、バッテリー接続用抵抗器
特徴

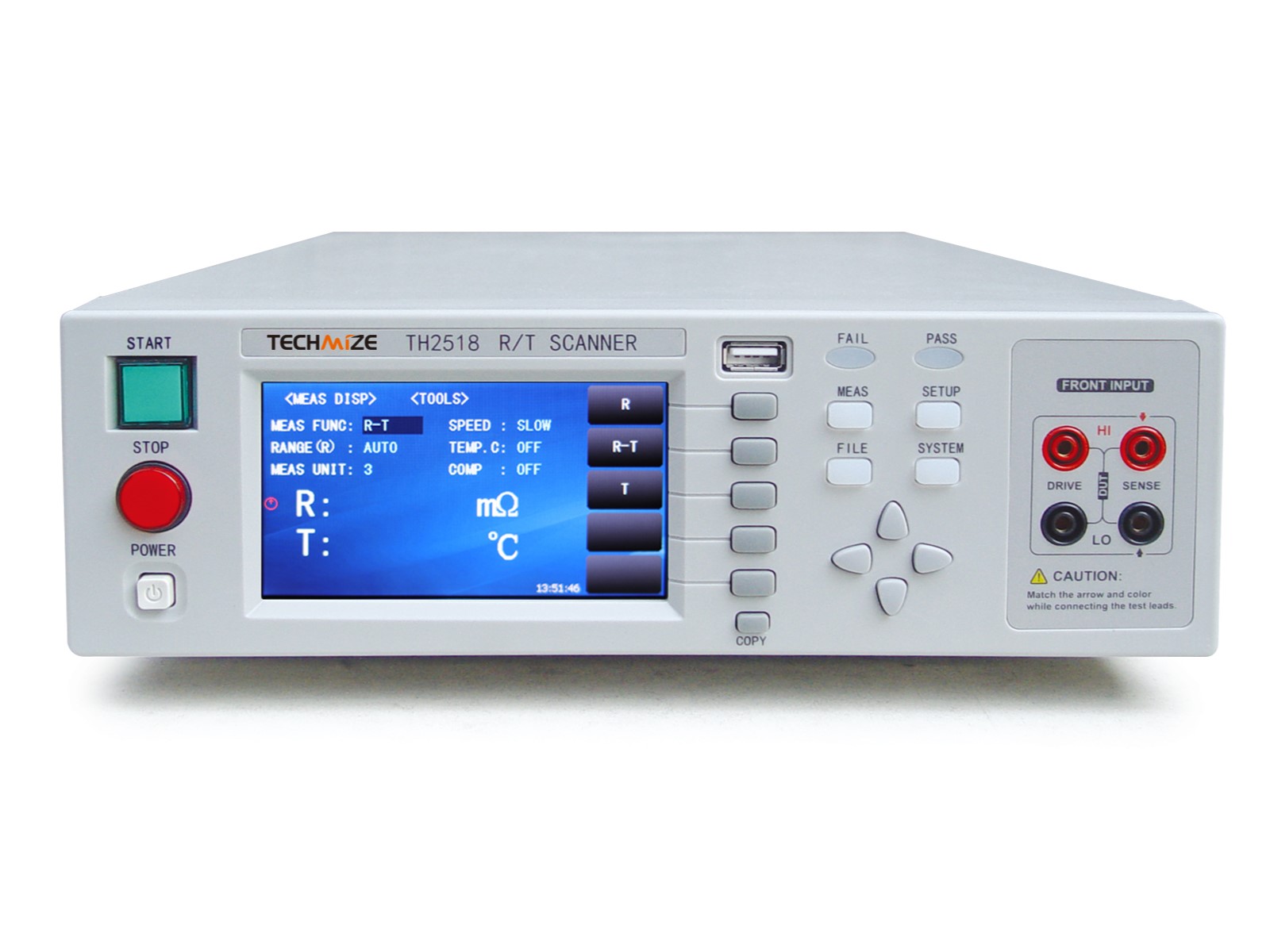

■ 4.3インチ、24色タッチLCDスクリーン（解像度：480 × 272）
■ 中国語と英語の操作インターフェース
■ 最大90チャネルの抵抗/温度スキャンテスト

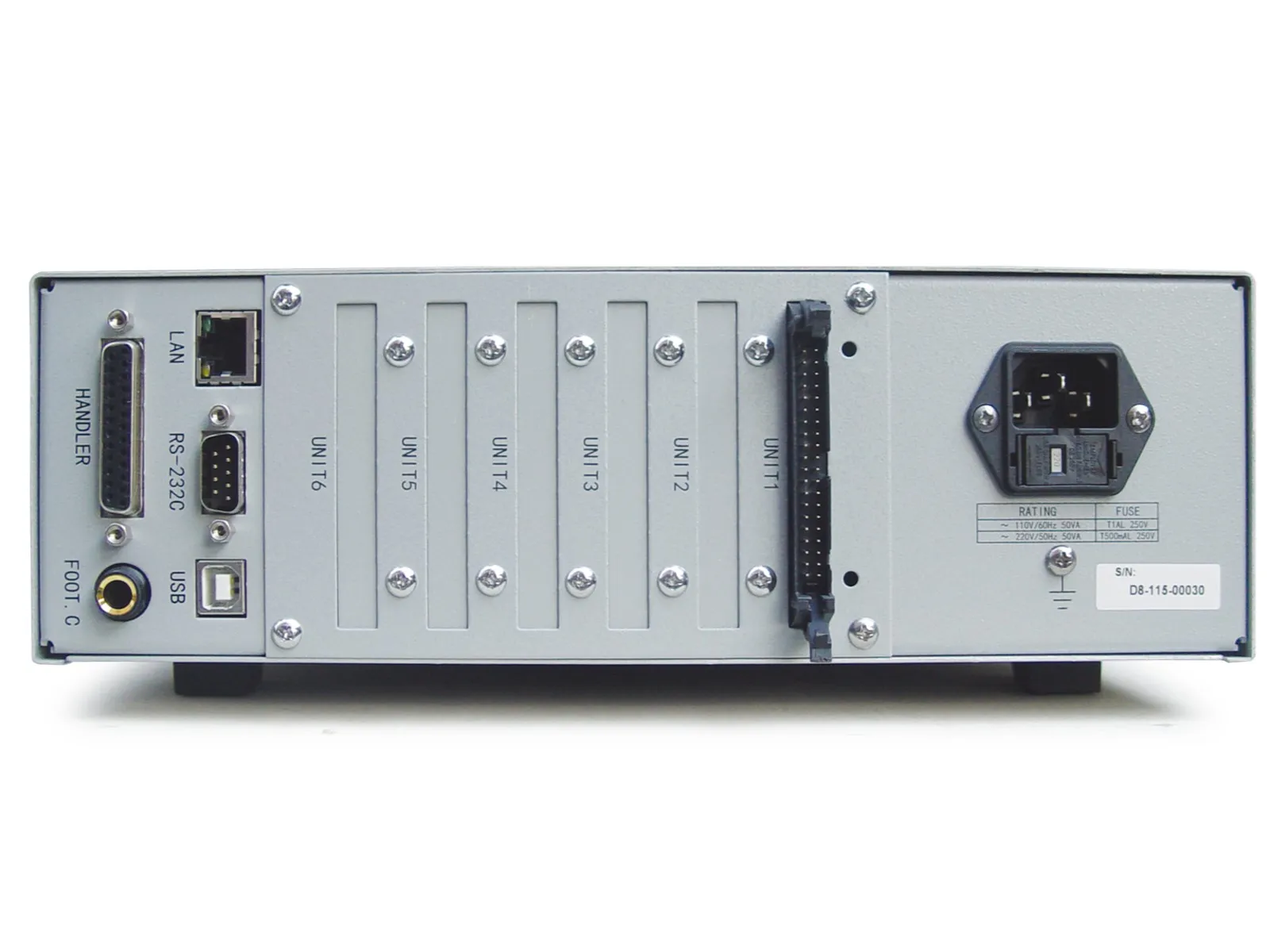

■ 6つのユニットを自由に着脱可能、テストユニット間の同時測定に対応
■ 最大テスト速度：600回/秒
■ 最大抵抗精度：0.05%、最小分解能：10µΩ
■ 基本温度精度：0.2°C
■ スキャンテストチャネルのテスト端子はプログラム可能
■ スキャンモードとスタンドアロンモードに対応
■ 温度測定はPT100、PT500、およびアナログ電圧の3つの温度サンプリング方式に対応
■ 温度補償機能（TC）
■ ワンクリックスクリーンキャプチャ機能
■ データロギング機能
■ USB HOSTによる機器動作ソフトウェアの自動アップグレード
■ チャネル、ボード、およびマシンレベルでの比較ソート結果の出力
■ ハンドラーインターフェースでのオンライン操作に対応
用途
■ コンポーネント 抵抗器、インダクタ、トランス、モーター、リレー、回路のはんだ接合部、コンデンサリベットポイント
■ ケーブル、コネクタ 撚り線、コネクタ、スイッチ
■ 材料 ヒューズやサーミスタセンサーなどの感熱材料、金属箔などの導電性材料
■ 新エネルギー 電気自動車のバッテリーパック接続ブリッジ、バッテリー接続抵抗
Specifications
| Model | TH2518 | TH2518A |
| Measuring Parameters | DC resistance, temperature | DC resistance |
| Resistance Test Range | 10μΩ — 200kΩ | |
| Basic Resistance Test Accuracy | 0.05% | |
| Resistance Range | Auto and manual (200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ) | |
| Temperature Sensor Type | PT500 platinum resistance, PT100 platinum resistance, analog voltage input Temperature test range | ------ |
| Temperature Test Range | PT100,P T500:-10℃ — 99.9℃，Analog:0V — 2V | ------ |
| Temperature Test Accuracy | PT100, PT500:0.3%*measured value ±0.5℃，Analog:±1%Rd ± 3mV | ------ |
| Measurement Mode | Stand-alone, scanning | |
| Scanning Channels | 15 channels/boards, and up to 6 boards and 90 channels can be inserted. The board channel is for scanning test, and it is synchronous test between the test boards. | |
| Test Terminal Selection of Test Channel | Arbitrary configuration between channels (programmable) | |
| Test Current | ≤100mA | |
| Measurement Speed | ingle board: 100 times / sec, 40 times / sec, 2 times / sec, 6 boards: 600 times / sec, 240 times / sec, 12 times / sec | |
| Temperature Compensation | √ | ------ |
| Display Results | Simultaneous display the test results of 16 channels and support page turning | |
| Short-circuit Clear Correction | Support full-scale short-circuit clearing for all channels | |
| Comparators | Comparison boundaries are set separately for each test channel | |
| Limit Mode | ABSDev、ABS、% | |
| Trigger Mode | Auto trigger, manual trigger, bus trigger, Handler trigger, foot switch trigger | |
| Test Terminal | Four-terminal test | |
| Storage | 30 sets of instrument parameters | |
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Four Terminal Test Cable | TH26050S |  | ||||
| Optional | ||||||
| Accessories name | Model | |||||
| Resistance Scanning box | TH26056 |  | ||||

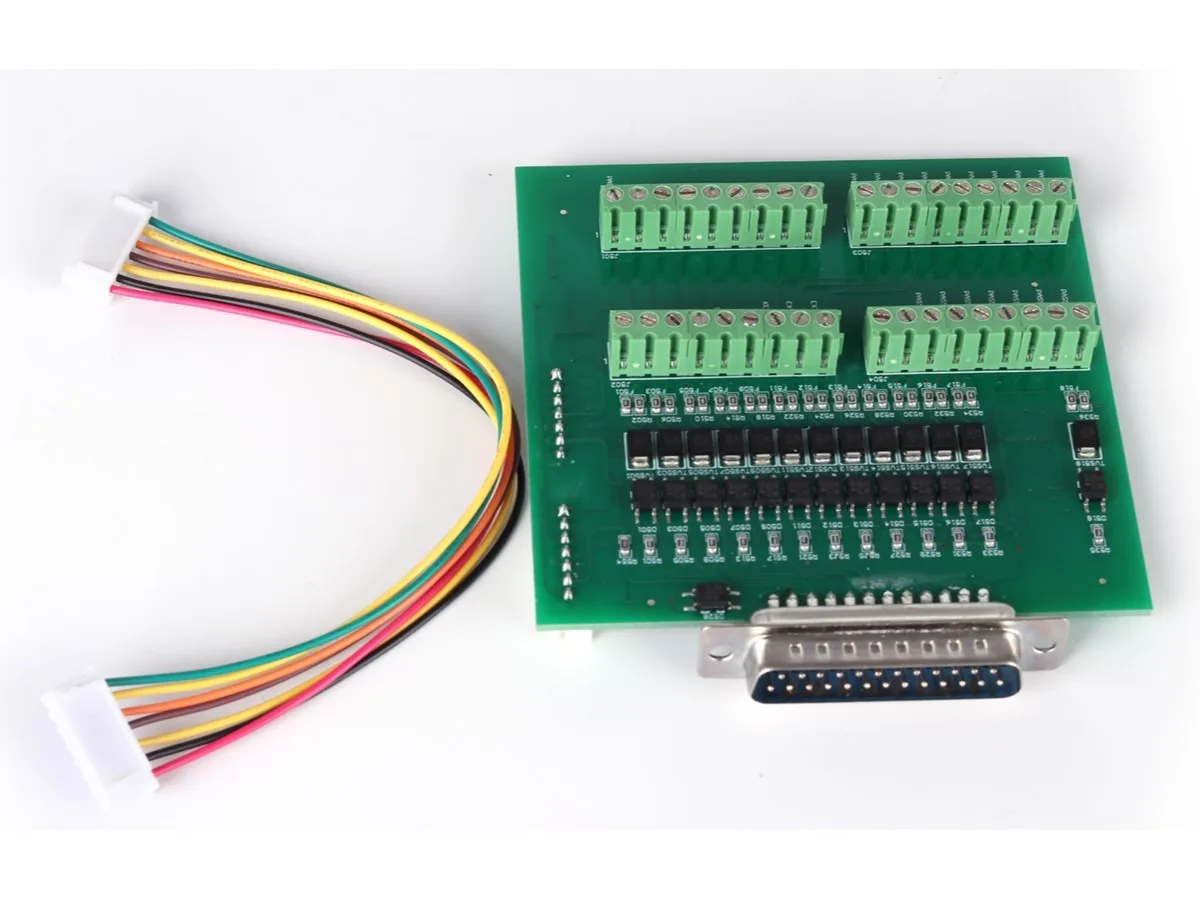

| Handler Adaptor | TH2518-01 |  | ||||
| Temperature Sensor | PT500 |  | ||||
仕様
| 型番 | TH2518 | TH2518A |
|---|---|---|
| トリガ・モード | Auto trigger, manual trigger, bus trigger, Handler trigger, foot switch trigger | |
| ストレージ | 30 sets of instrument parameters | |
| 測定速度 | ||
| Single board | 100 times / sec, 40 times / sec, 2 times / sec | |
| 6 boards | 600 times / sec, 240 times / sec, 12 times / sec | |
| テスト端子 | Four-terminal test | |
| コンパレーター | Comparison boundaries are set separately for each test channel | |
| 測定アイテム | DC resistance, temperature | DC resistance |
| 測定結果表示 | Simultaneous display the test results of 16 channels and support page turning | |
| 測定モード | Stand-alone, scanning | |
| 温度補償 | ○ | — |
| 抵抗測定範囲 | 10μΩ — 200kΩ | |
| 抵抗測定基本確度 | 0.05 % | |
| 抵抗測定レンジ | Auto and manual (200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ) | |
| 温度センサ・タイプ | PT500 platinum resistance, PT100 platinum resistance, analog voltage input Temperature test range | — |
| 温度測定確度 | ||
| PT100, PT500 | 0.3%*measured value ±0.5℃ | — |
| Analog | ±1%Rd ± 3mV | — |
| スキャナー・チャンネル数 | 15 channels/boards, and up to 6 boards and 90 channels can be inserted. The board channel is for scanning test, and it is synchronous test between the test boards. | |
| 測定端子の選択 | Arbitrary configuration between channels (programmable) | |
| 測定電流 | ≤100mA | |
| ショート補正 | Support full-scale short-circuit clearing for all channels | |
| リミット・モード | ABSDev、ABS、% | |
| 温度測定範囲 | ||
| PT100, PT500 | -10℃ — 99.9℃ | — |
| Analog | 0V — 2V | — |
付属品・オプション
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| 4端子テスト・ケーブル | TH26050S | | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| 抵抗スキャニング・ボックス | TH26056 | | ||||
| ハンドラ・アダプタ | TH2518-01 | | ||||
| 温度センサ | PT500 | |||||
資料ダウンロード
日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
TH2518 についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
