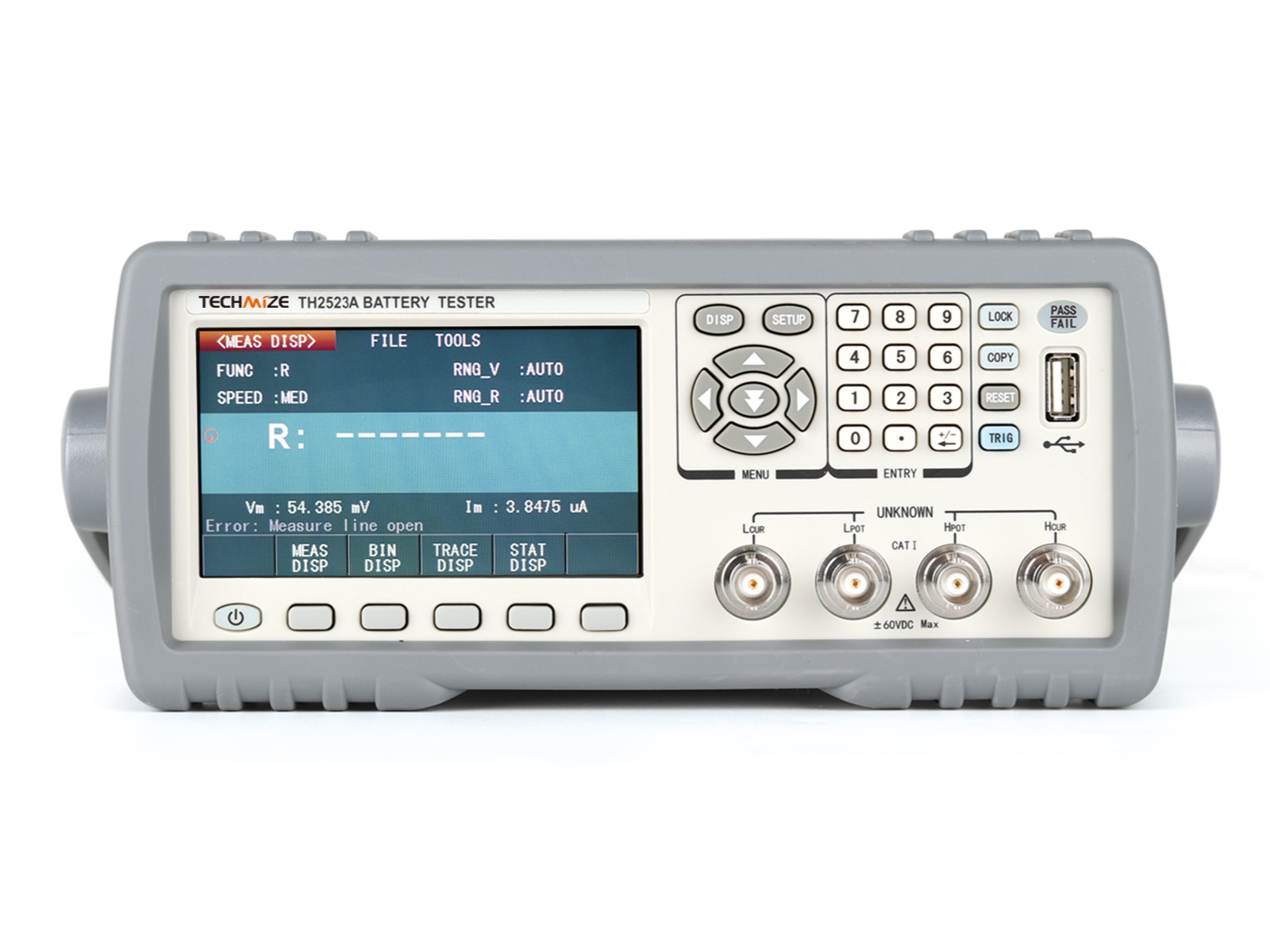

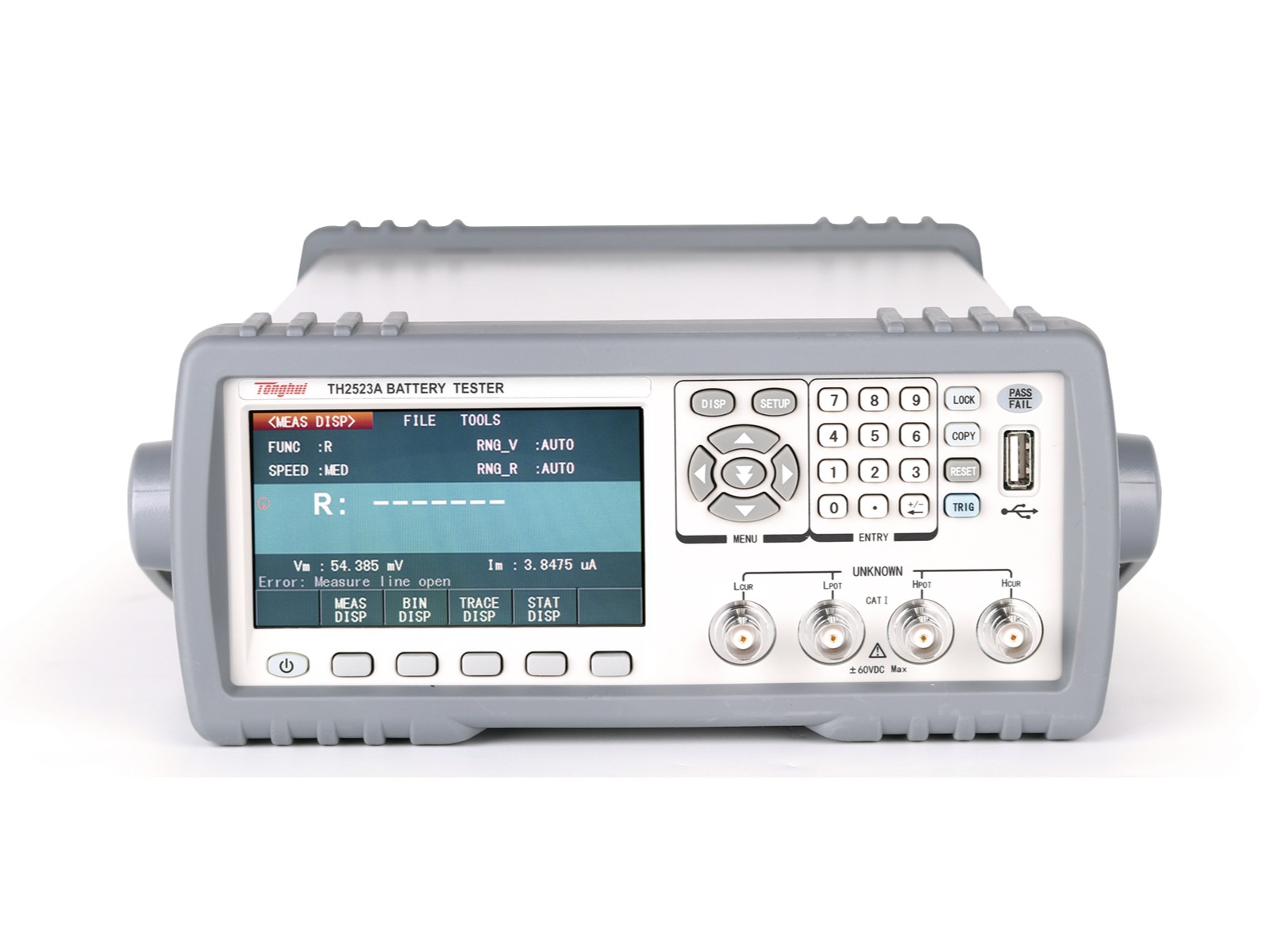

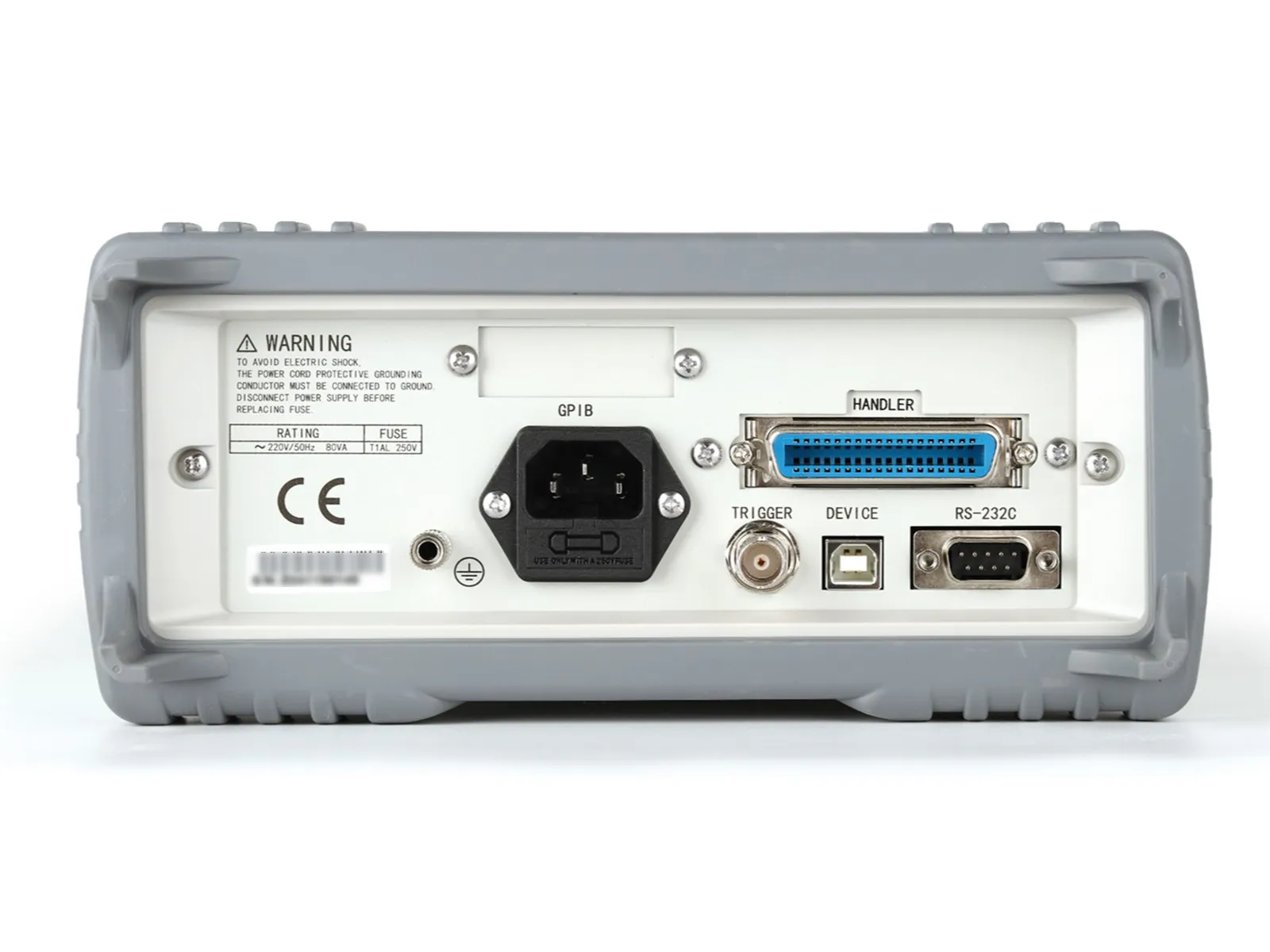

TH2523A バッテリー・テスタ
PRODUCT
1 / 4
バッテリー・テスタ
確度: 0.1%、抵抗: 1mΩ-3.5kΩ、電圧: 100mV-350V、ハンドラ用インターフェース、RS232C、USBデバイス、USBホスト、測定速度: 最高50回/秒
お電話でも承ります 03-6284-4428（平日9:00～18:00）
TH2523シリーズの機種比較
全機種共通: 確度: 0.1%、抵抗: 1mΩ-3.5kΩ、ハンドラ用インターフェース、RS232C、USBデバイス、USBホスト、測定速度: 最高50回/秒
| 型番 | 仕様（共通項目以外） | 販売価格（税込） |
|---|---|---|
| TH2523 | 電圧: 100mV-65V | ¥253,000〜 |
| TH2523A（このページ） | 電圧: 100mV-350V | ¥341,000〜 |
特長
- 確度: 0.1%
- 抵抗: 1μΩ-3.5kΩ
- 電圧: 100μV-350V
- ハンドラ用インターフェース
- RS232C
- USBデバイス
- USBホスト
- 測定速度: 最高50回/秒
製品紹介
電子製品、携帯電話、家電、電動車、自転車などの成長に伴い、これらすべての製品はバッテリーと連携して動作する必要があり、バッテリーの迅速な検査は製品の性能に影響を与えます。
トンフイはインピーダンステストと市場調査の経験を活かし、新しいバッテリーテスター、TH2523を成功裏に発表しました。その優れた性能、簡単な操作、新しい外観により、他の類似製品と競争力を持つことができます。
- 1kHz定電流源を採用して、測定対象物の熱起電力による誤差を排除します。
- 最大300V（TH2523A）の試験電圧は高電圧バッテリーの要求を満たします。
- 0.1％の基本抵抗精度、30mΩから3000Ωの範囲は、ボタン電池から大容量バッテリーパック、低抵抗の大型リチウムバッテリーまでのテスト要求をカバーできます。
- 高速テスト速度は最大20ms/回です。
- 一般的な部品のACRテストの要求を満たします。
- TH2523はPCとの通信およびリモート制御用の複数のインターフェースを提供します。
- ボタン電池およびバッテリーパックなどの迅速なテスト
- 携帯電話、家電、電動車、自転車などのため
- 高電圧バッテリーのテストに向けて
- 初期のバッテリーR&Dテスト
- 接触抵抗テスト
- バッテリーの劣化と寿命評価
- UPSオンラインテスト
- スーパーキャパシタのESRテスト
■製品紹介
電子製品、携帯電話、家電、電動車、自転車などの成長に伴い、これらすべての製品はバッテリーと連携して動作する必要があり、バッテリーの迅速な検査は製品の性能に影響を与えます。
トンフイはインピーダンステストと市場調査の経験を活かし、新しいバッテリーテスター、TH2523を成功裏に発表しました。その優れた性能、簡単な操作、新しい外観により、他の類似製品と競争力を持つことができます。
・1kHz定電流源を採用して、測定対象物への熱電力の潜在的な誤差を排除します。
・最大300V（TH2523A）の試験電圧は高電圧バッテリーの要求を満たします。
・0.1％の基本抵抗精度、30mΩから3000Ωの範囲は、ボタン電池から大容量バッテリーパック、低抵抗の大型リチウムバッテリーまでのテスト要求をカバーできます。
・高速テスト速度は最大20ms/回です。
・一般的な部品のACRテストの要求を満たします。
・TH2523はPCとの通信およびリモート制御用の複数のインターフェースを提供します。
アプリケーション
・ボタン電池およびバッテリーパックなどの迅速なテスト
・携帯電話、家電、電動車、自転車などのため
・高電圧バッテリーのテストに向けて
・初期のバッテリーR&Dテスト
・接触抵抗テスト
・バッテリーの劣化と寿命評価
・UPSオンラインテスト
・スーパーキャパシタのESRテスト
Specifications
| Model | TH2523 | TH2523A | ||
| Display | Displayer | 4.3 inch 480x272 24 bit color TFT display | ||
| Displayed Digit | R: slow 5 digits, Max. displayed digit 35000; fast, Max. displayed digit 3500V: slow 5 digits, Max. displayed digit35000; fast, Max. displayed digit 3500 | |||
| Parameter | R, V, R-V, Z-θ°, Z-θr,L-Q, L-R, R-X, R-Q | |||
| Basic Accuracy | R: 0.1%, V: 0.05% | |||
| Test Signal Source | Frequency | 1kHz ± 0.2Hz sine waveform | ||
| Constance Current | 100mA/10mA/1mA/100uA/10uA | |||
| Display Range | R/ Z/ X | 1uΩ—3.5kΩ | ||
| DC V | 100uV—65V | 100uV—350V | ||
| L | 0.2nH-1H | |||
| Q | 0.001—9999.9 | |||
| θd(deg) | -179.99—179.99 | |||
| θd(rad) | -3.1416—3.1416 | |||
| Mathematics | Direct, ΔABS, Δ% | |||
| Range | AC R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ | ||
| DC V | 6V/60V | 30V/300V | ||
| Max. Input Voltage | 65V | 350V | ||
| Test Speed(time/s) | FAST: 50 times/s. MED: 10 times/s. SLOW1: 5 times/s. SLOW2: 3 times/s | |||
| Comparator | 10 bins | |||
| Range Mode | Auto, hold | |||
| Trigger Mode | Internal, manual, external, bus | |||
| Operation Mode | Test leads contact inspection; DUT I/V monitor; REL; short “0”; 1-255 average; delay setting; graphic analysis and scanning; USB storage; Max.100 groupsof file save/load;Statistics of Max.30000 of data | |||
| Interface | Handler、RS232、USB DEVICE、GPIB（optional）、USB HOST | |||
| General Specification | ||||
| Operating Environment | Temperature | 0℃ -40℃ | ||
| Humidity | ≤90%RH | |||
| Power Supply | Voltage | 100V-120V , 198V-242V | ||
| Frequency | 47Hz - 63Hz | |||
| Power Consumption | Max.15AV | |||
| Dimensions (WxHxD) | 215mmx87mmx335mm(net) 235mmx105mmx360mm(with sheath) | |||
| Weight | About 3.6k | |||
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Kelvin test lead with box four-terminal insulation and lock | TH26011CS |  | ||||
Downloads
仕様
| 型番 | TH2523 | TH2523A |
|---|---|---|
| Display | ||
| Displayer | 4.3インチ 480×272 24bitカラーTFT | |
| Displayed Digit | ||
| R | SLOW 5桁（最大表示35000）／FAST（最大表示3500） | |
| V | SLOW 5桁（最大表示35000）／FAST（最大表示3500） | |
| Basic Accuracy | ||
| R | 0.1% | |
| V | 0.05% | |
| Trigger Mode | 内部、マニュアル、外部、BUS | |
| Range Mode | Auto, hold | |
| Comparator | 10 bins | |
| Mathematics | Direct, ΔABS, Δ% | |
| Max. Input Voltage | 65V | 350V |
| Operation Mode | テストリード接触検査、DUTのI/Vモニタ、REL、ショート「0」、1〜255回アベレージ、遅延設定、グラフ解析と掃引、USB保存、最大100組のファイル保存/読出、最大30000データの統計 | |
| Test Signal Source | ||
| Frequency | 1kHz ± 0.2Hz sine waveform | |
| Constance Current | 100mA/10mA/1mA/100μA/10μA | |
| Display Range | ||
| R/ Z/ X | 1μΩ—3.5kΩ | |
| DC V | 100μV—65V | 100μV—350V |
| L | 0.2nH-1H | |
| Q | 0.001—9999.9 | |
| θd(deg) | -179.99—179.99 | |
| θd(rad) | -3.1416—3.1416 | |
| Test Speed(time/s) | ||
| FAST | 50回/秒 | |
| MED | 10回/秒 | |
| SLOW1 | 5回/秒 | |
| SLOW2 | 3回/秒 | |
| Range | ||
| AC R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ | |
| DC V | 6V/60V | 30V/300V |
| Interface | Handler、RS232、USB DEVICE、GPIB（optional）、USB HOST | |
| Parameter | R, V, R-V, Z-θ°, Z-θr,L-Q, L-R, R-X, R-Q | |
| General Specification | ||
| Dimensions (WxHxD) | 215mm×87mm×335mm（本体）／235mm×105mm×360mm（保護カバー含む） | |
| Operating Environment | ||
| Temperature | 0℃ -40℃ | |
| Humidity | ≤90%RH | |
| Weight | About 3.6kg | |
| Power Supply | ||
| Voltage | 100V-120V , 198V-242V | |
| Frequency | 47Hz – 63Hz | |
| Power consumption | Max.15VA | |
付属品・オプション
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| ケルビンテストリード（4端子絶縁・ロック付きボックス型） | TH26011CS | | ||||
資料ダウンロード
日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
TH2523A についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
