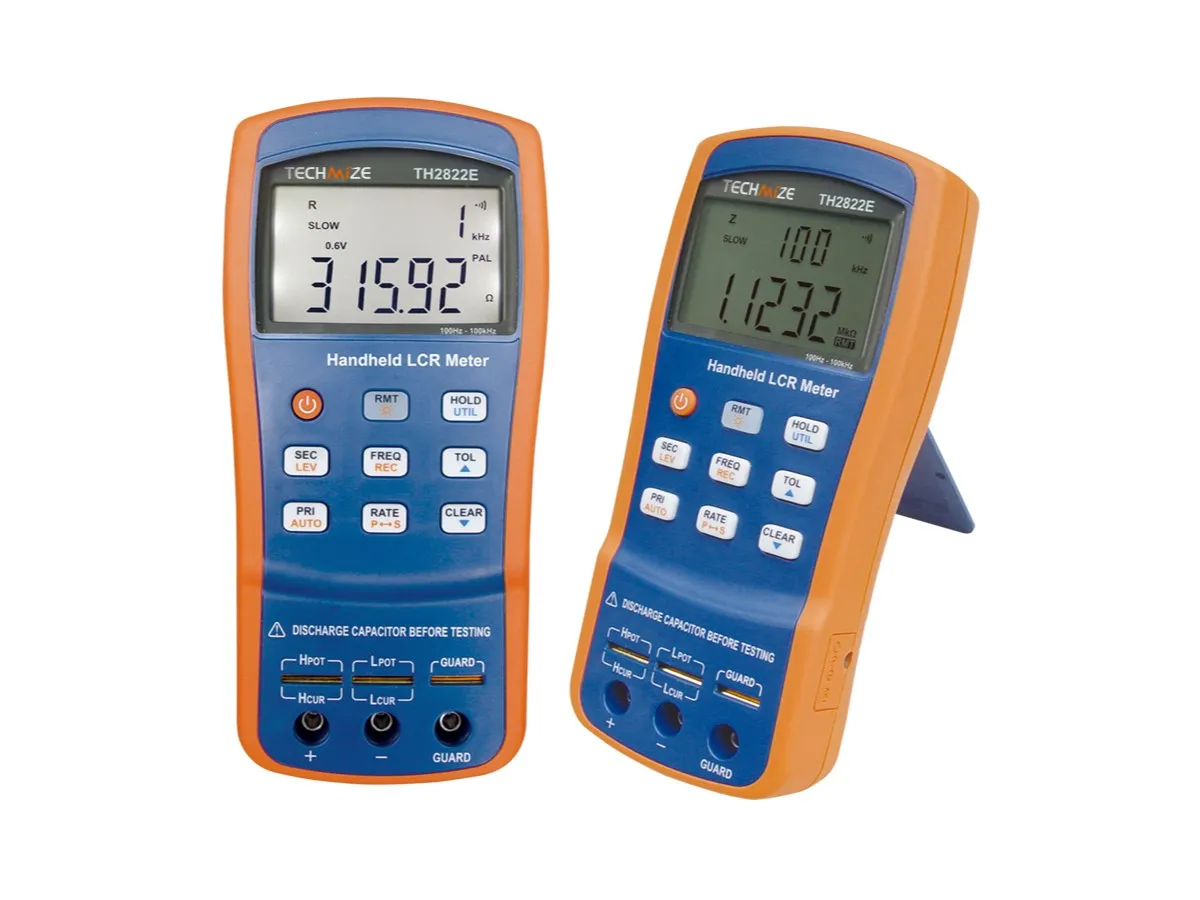

TH2822E LCRメーター
PRODUCT
1 / 3
LCRメーター
ハンドヘルド・タイプ、確度: 0.1%、テスト周波数: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz、テスト電圧: 0.3V, 0.6V, 1V、バックライト付きLCD、DCR
お電話でも承ります 03-6284-4428（平日9:00～18:00）
製品紹介
高度なインピーダンステスト技術を備えたTonghuiは、TH2822シリーズハンドヘルドLCRメーターを発表しました。このシリーズは、ベンチLCRメーターと比較して、この業界で最も強力な機能と優れた性能を持っています。同時に、これはTonghuiが受動部品のテスト分野での長年の努力と研究の成果です。

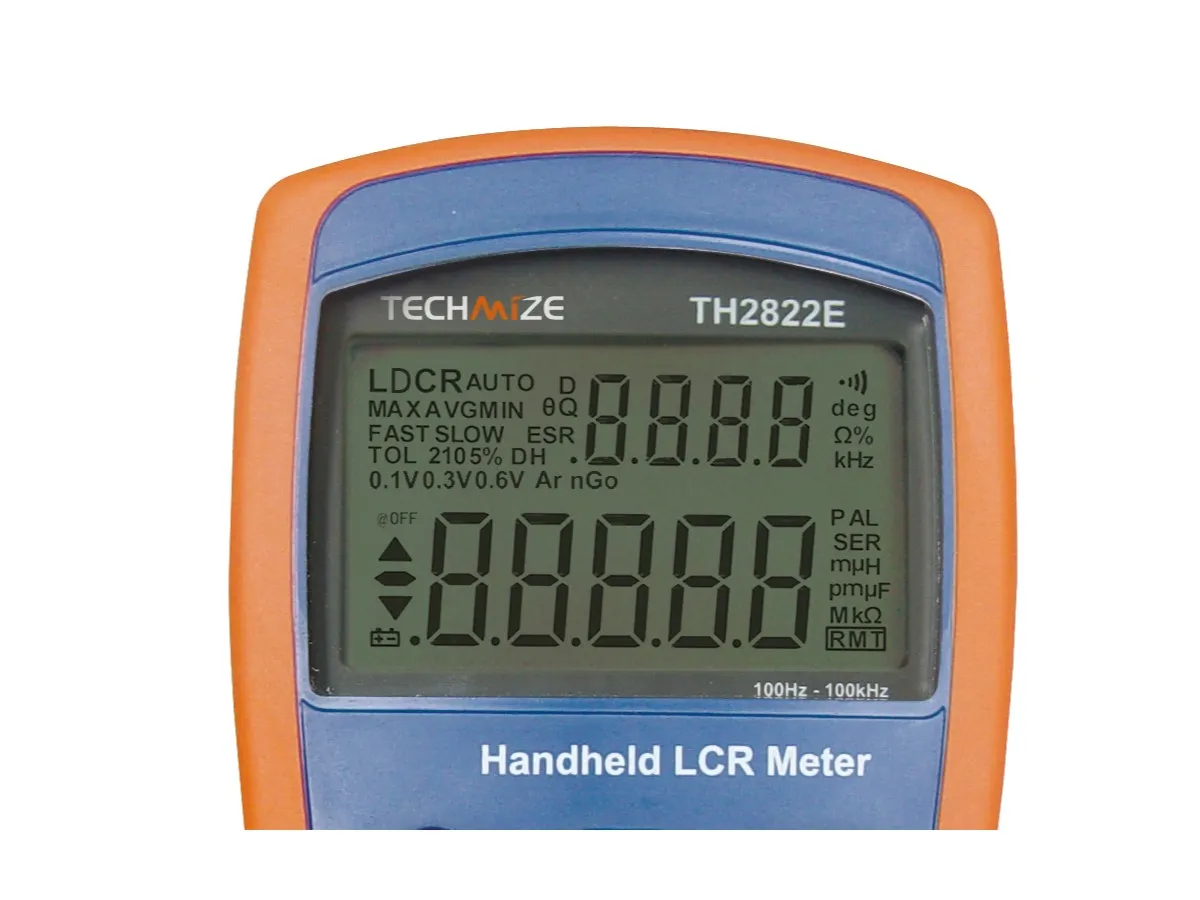

TH2822シリーズは、超低消費電力の設計と高密度のSMD組立技術を採用し、バックライト付きのLCDディスプレイに主要および副次のパラメータを同時に表示できます。二色のシェルは美しく一体成型され、操作も簡単です。テスト周波数は最大で100 kHz、主要パラメータの読み取りは40,000カウントで、損失係数の分解能は0.0001です。受動部品の正確で便利な測定は、さまざまな場面で長時間にわたって行うことができます。異なる市場の需要に応えるために、TH2822D/Eには複数の信号レベルとDCRテスト機能が追加されています。テストの精度は0.1％に達することができます。

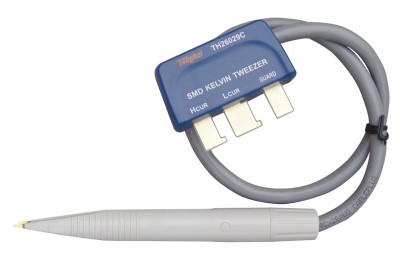

USBインターフェースを備えているTH2822シリーズは、PCと便利に通信し、PCから遠隔操作することができます。SMDの増加するテスト要件を満たし、性能と価格の異なるニーズを調整するために、4端子ケルビンテスト用のTH26009CとTH26029Cという2種類のテストピンセットがユーザーの選択肢として利用可能です。
仕様
| 型名 | TH2822D | TH2822E |
|---|---|---|
| 測定原理 | Auto balance bridge | |
| テスト周波数 | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| 測定パラメータ | |Z|, C, L, R, D, Q, θ, ESR, DCR | |
| 確度 | 0.10% | |
| テスト・レベル | 0.3V/0.6V/1V | |
| 出力インピーダンス | 100Ω | |
| 測定時間 | 250ms | |
| ディスプレイ | 主・副2段表示のバックライト付き液晶 | |
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||

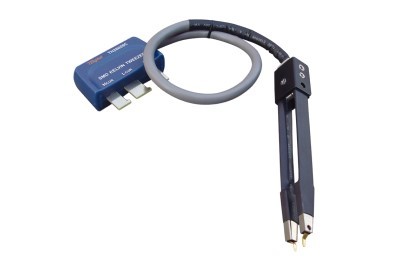

| テスト・ケーブル | TH26029C |  | ||||

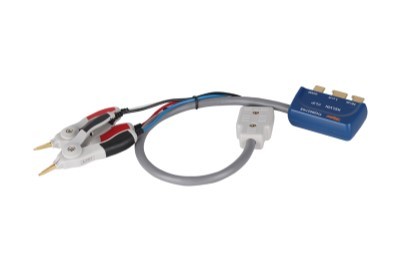

| ハンドヘルド・メーター・テスト・ケーブル | TH26004F |  | ||||

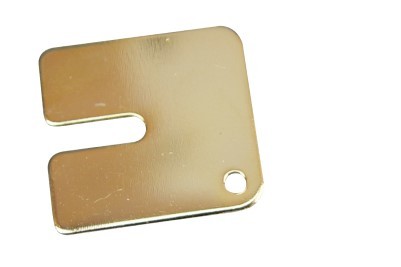

| ショート治具 | TH26010B |  | ||||

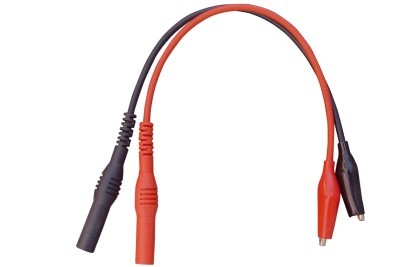

| テスト・ケーブル | TH26027AS |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・ケーブル | TH26009C |  | ||||
資料ダウンロード
資料は英語版です。日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
仕様表にはメーカーの同系列機種を併記しています。国内でお取り扱いのある機種は次のとおりです。
TH2822E についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
