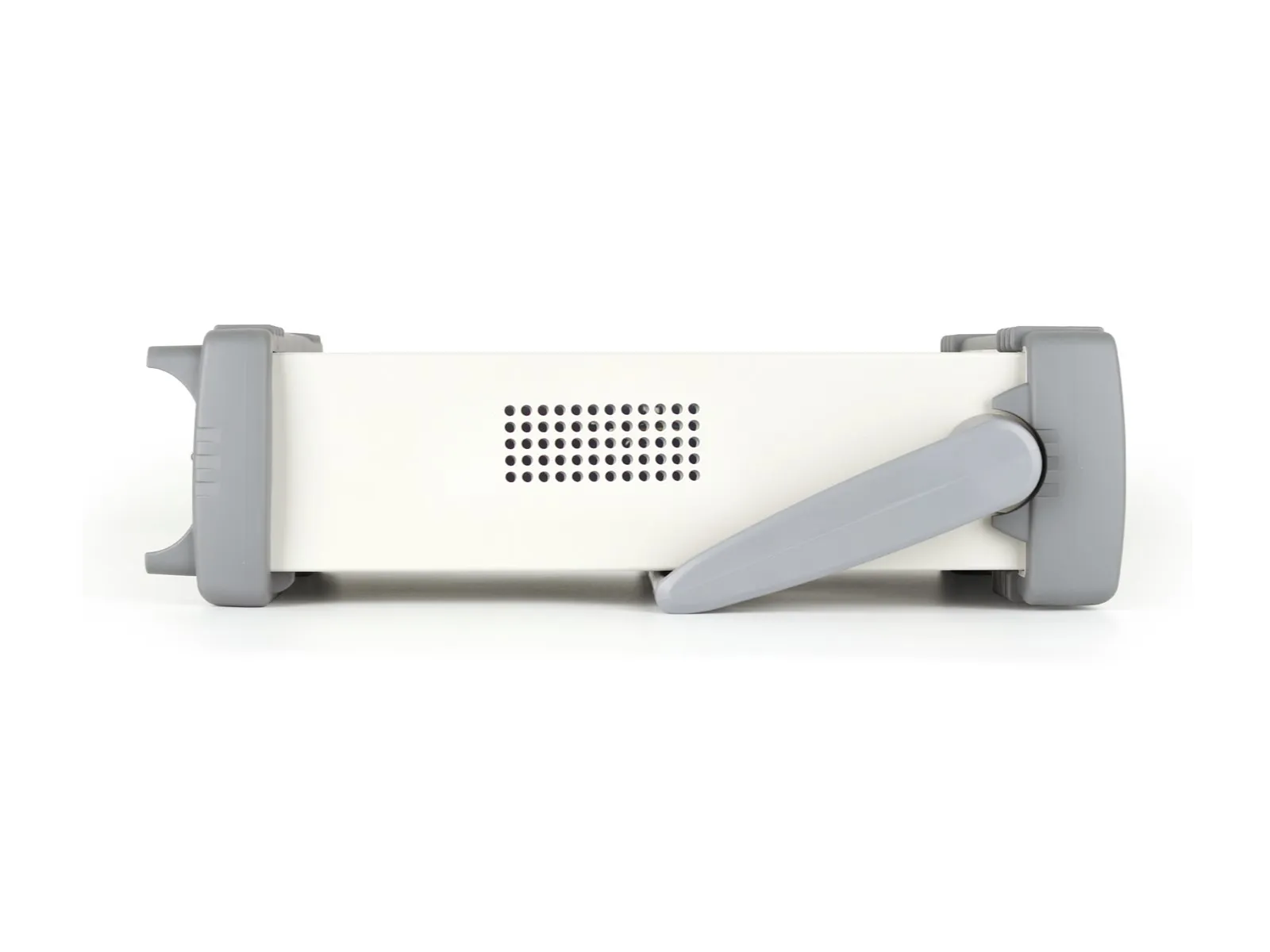

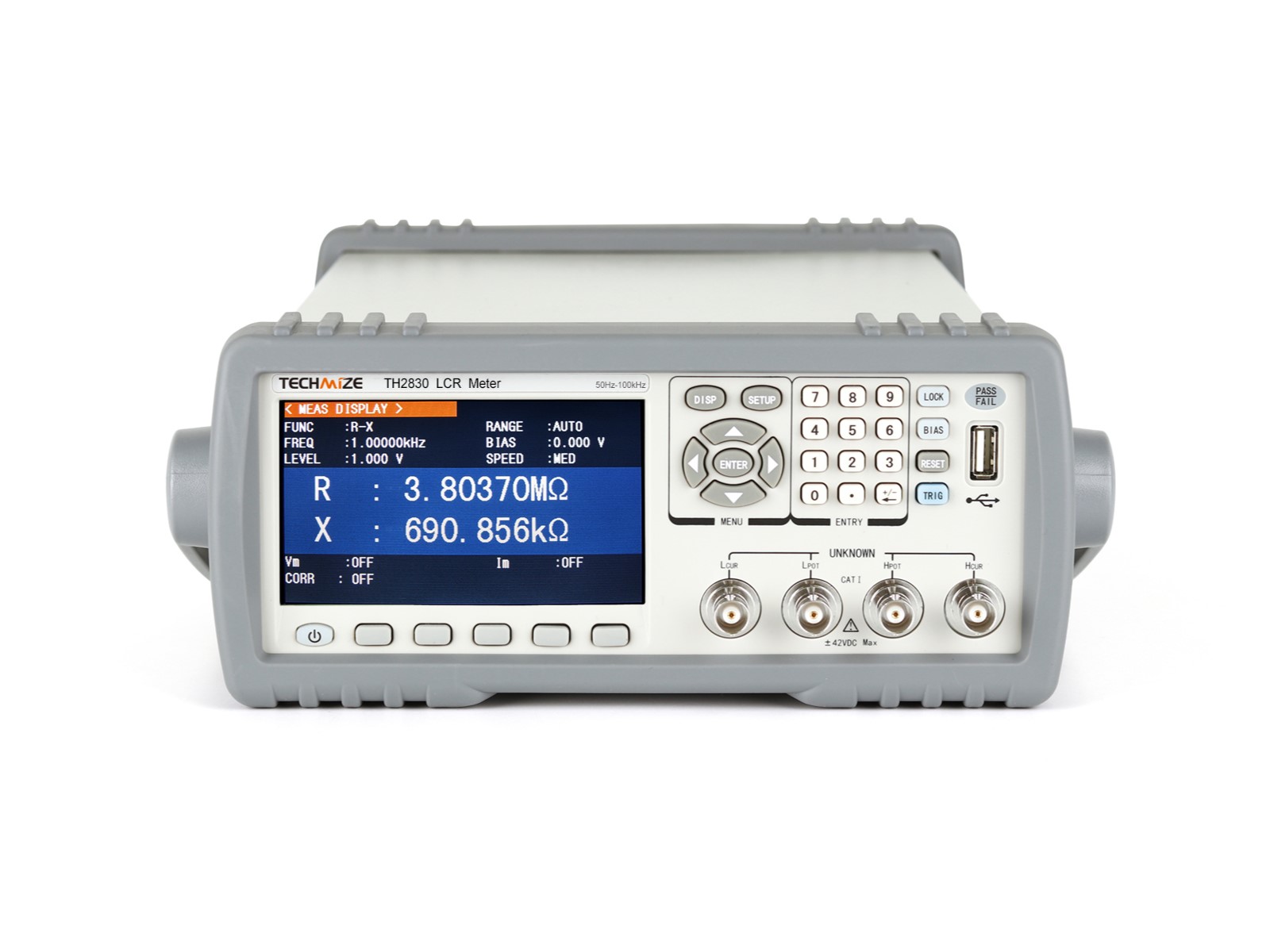

TH2830 LCRメーター
PRODUCT
1 / 3
LCRメーター
確度: 0.05%、テスト周波数: 20Hz-200kHz、テスト電圧: 10mV-2V、DCバイアス: ±5V、4.3インチLCD、DCR
お電話でも承ります 03-6284-4428（平日9:00～18:00）
特長
- 確度: 0.05%
- テスト周波数: 50Hz-100kHz
- テスト電圧: 10mV-2V
- 4.3インチLCD
- DCR
製品紹介
最新の技術と高密度な回路設計を採用し、LCRテストの精華を集めたTH283Xシリーズは、低コストかつ高性能な新世代のコンパクトLCRメーターです。従来の機械式電源スイッチの代わりに、ソフトウェア制御電源スイッチを採用しています。基本精度は0.05％で、優れたテスト安定性を持ち、高級モデルと比較しても好意的に競り合えます。4.3インチのTFT LCDディスプレイと全く新しいインターフェースシステムを搭載したTH283XシリーズLCRメーターは、優美な外観と簡単な操作を備えています。
さらに、さまざまなインタフェースとSCPIコマンドとの高い互換性を備え、TH283XシリーズLCRメーターはさまざまなテストシステムを構築するのに便利であり、検査、生産、および科学研究のさまざまな要求を満たします。
特徴
■ 低コスト、高性能、小型サイズ
■ ソフトパワースイッチ
■ 最大100kHzのテスト周波数
■ 最大6桁の読み取り分解能
■ 10mVrms - 2.0Vrmsのプログラム可能な信号レベル、内蔵±5V/50mAバイアスソース
■ DCR、50mV-2Vのプログラム可能なテストレベル、分解能10μΩ
■ Ls-Rd / Lp-Rd機能（LとRdを同時表示）*
■ 最高テスト速度13ms/回
■ 選択可能な30Ω/100Ω信号源インピーダンス
■ V/Iモニターと自動レベル調整機能
■ 内蔵コンパレータ、10ビンソーティングとカウント機能

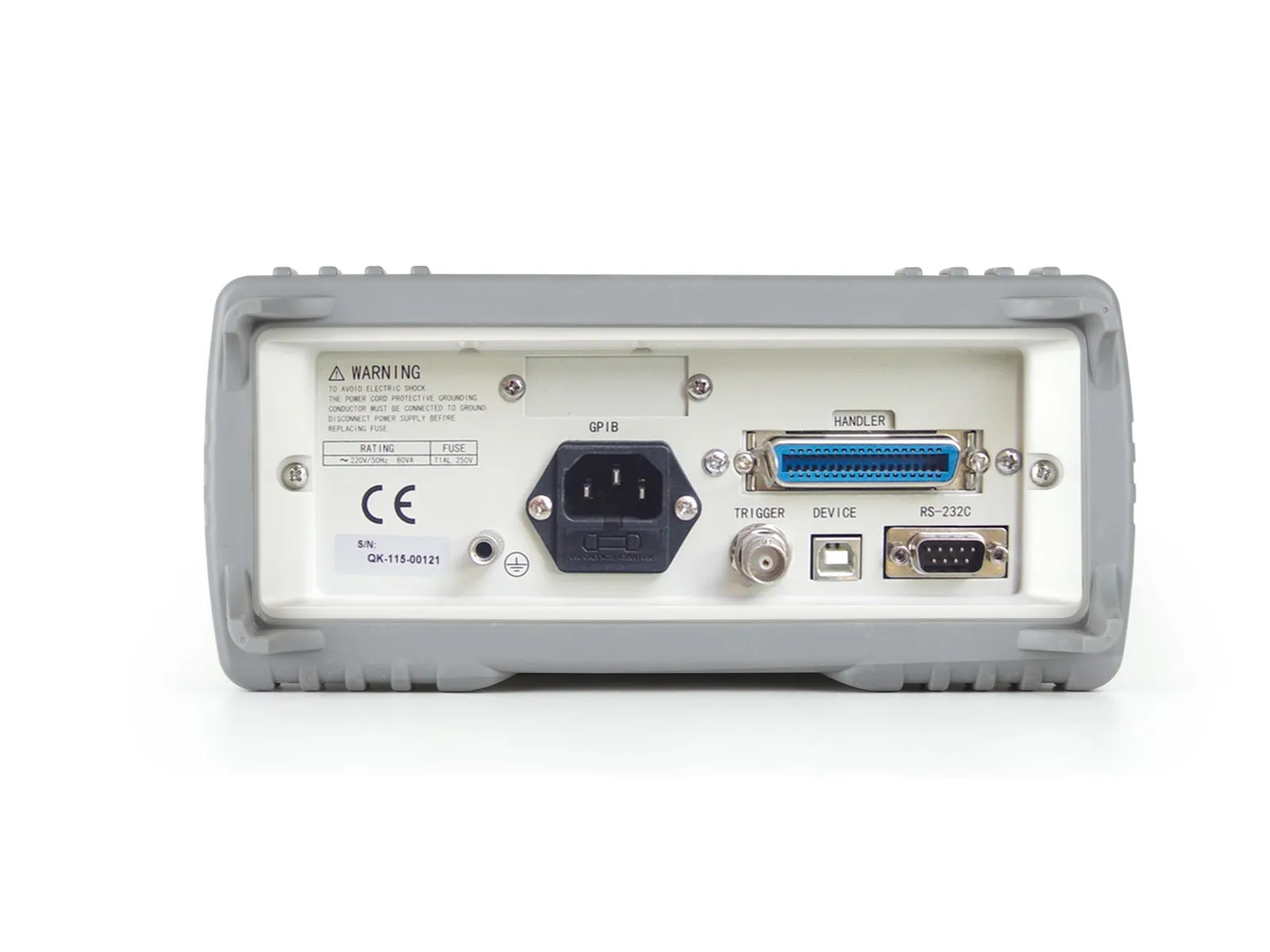

■ RS232、RS485、USB、HANDLER、GPIBインターフェース
仕様
| ディスプレイ | 4.3 TFT LCD Display 480×272 |
|---|---|
| ストレージ | |
| 内部 | LCRZ設定ファイル100件、測定結果201回分 |
| 外部USB | 本体設定ファイル、測定結果CSVファイル、画面キャプチャ（GIF形式） |
| 基本確度 | |
| LCRZ | 0.05% |
| DCR | 0.10% |
| 測定時間 (ms) | |
| Fast | 13ms |
| Middle | 83 ms |
| Slow | 167 ms |
| 測定パラメータ | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im，△% |
| テスト周波数 | 50Hz-100kHz, Continuous |
| コンパレータ機能 | 10 bins, BIN1–BIN9, NG, AUX Bin count function PASS, FAIL LED display on front panel |
| 一般機能 | Series, parallel equivalent mode, test cable length: 0, 1m, average: 1-255 times, calibration: open circuit, short circuit, load, ALC function(only TH2832) Range selection: automatic, manual, trigger mode: INT, MAN, EXT, BUS, trigger delay: 0-60s, keyboard lock function |
| リスト掃引 | 201ポイント。パラメータ：周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流 |
| 測定結果表示 | |
| Measurement display 1 | test status and results |
| measurement display 2 | sorting status and results |
| AC信号 | 10mVrms – 2Vrms; 100μArms – 20mArms |
| RDC信号レベル | 1V |
| 特徴的な機能 | LとRDCの同時測定、ソフト電源スイッチ、ワンタッチ画面キャプチャ、データ記録機能 |
| 出力インピーダンス | 30Ω, 100Ω |
付属品・オプション
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26048A |  | ||||
| ショート治具 | TH26010 |  | ||||
| ケルビン・テストリード・テスト・フィクスチャ | TH26011CS |  | ||||
| 標準付属アクセサリ | ||||||
| 名称 | 型名 | 製品写真 | ||||
| テスト・フィクスチャ | TH26048A |  | ||||
| ショート治具 | TH26010 |  | ||||
| ケルビン・テストリード・テスト・フィクスチャ | TH26011CS |  | ||||
