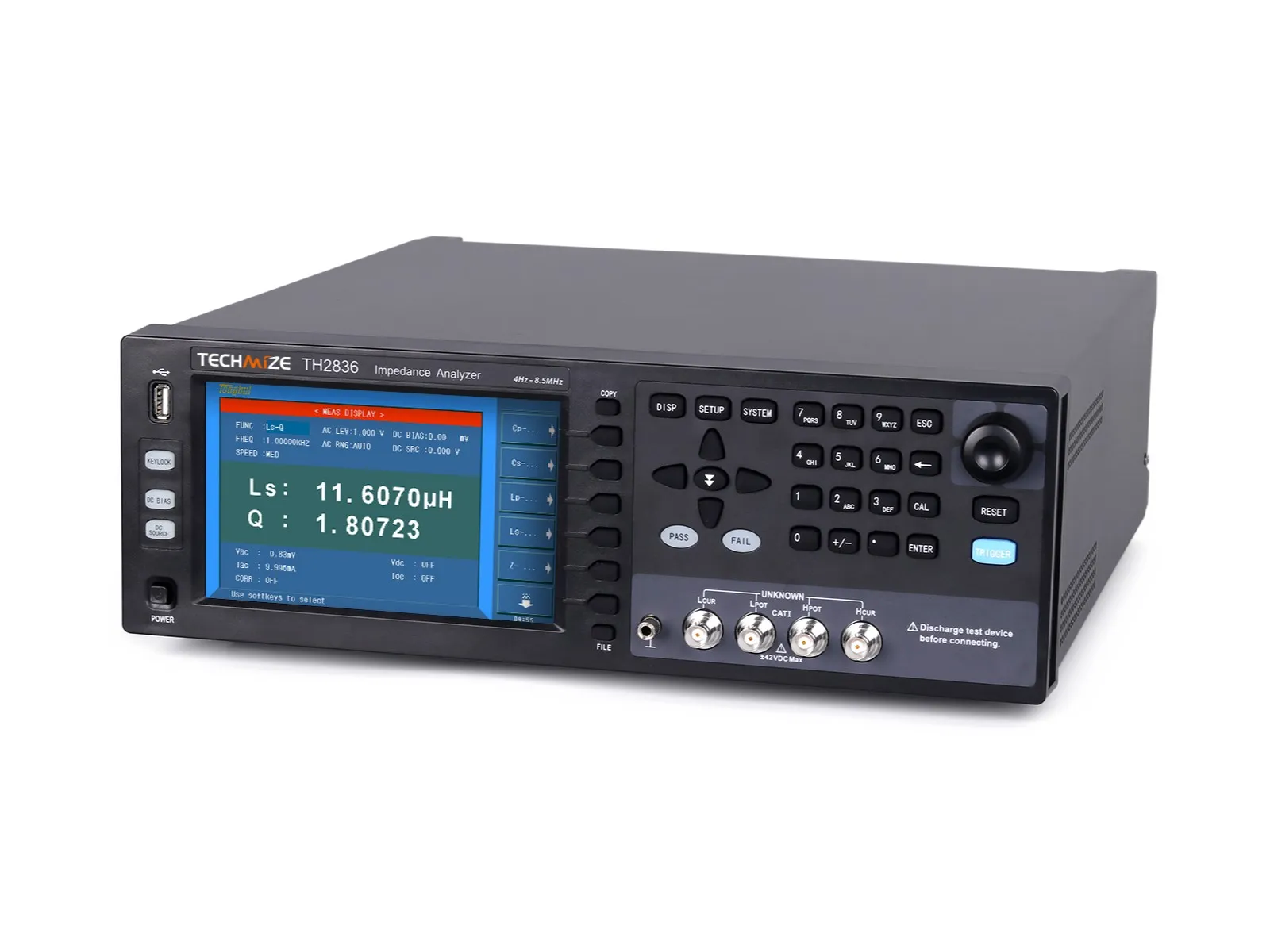

TH2836 LCRメーター

LCRメーター

Name: TH2836 LCRメーター
Brand: TECHMIZE
SKU: TH2836
Price: 902000 JPY
Availability: InStock

PRODUCT

1 / 4

TH2836

Accessories name

Short circuit

Kelvin test lead with box four-terminal insulation and lock

販売価格（税込）¥902,000〜

製品仕様

確度: 0.05%、テスト周波数: 4Hz-8.5MHz、テスト電圧/電流: 5mV-2Vrms, 50μA-20mA、DCバイアス: ±10V, ±100mA、7インチLCD、高速

お電話でも承ります　03-6284-4428（平日9:00～18:00）

■ アプリケーション

パッシブコンポーネントコンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネントLEDドライバ統合回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは統合回路の寄生パラメータの分析
その他のコンポーネントプリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料プラスチック、セラミックスなどの材料の誘電率と損失角の評価
磁性材料フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル液晶セルの誘電率、弾性定数、およびC-V特性の評価

Model		TH2836

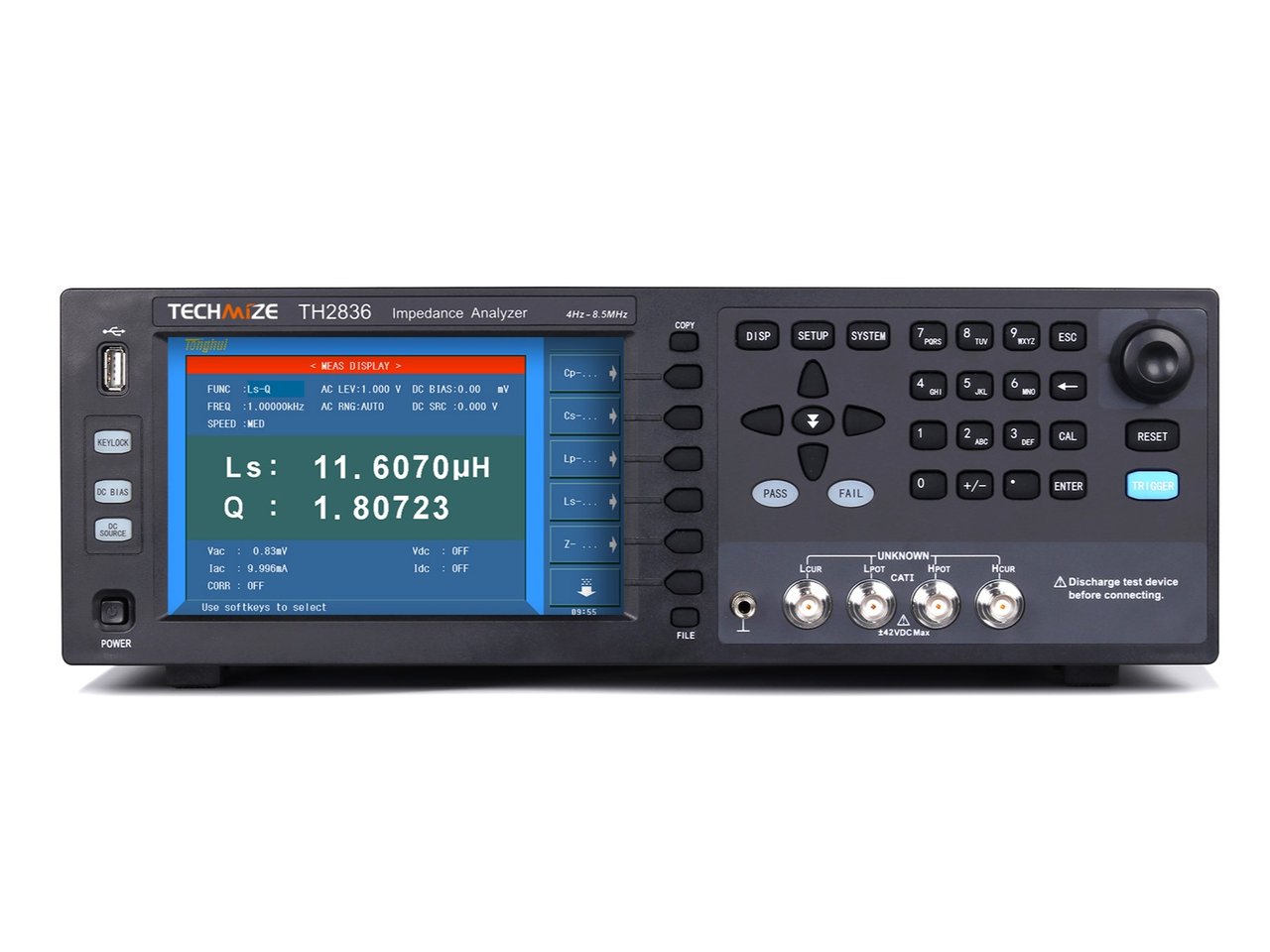

Display		7 inch TFT LCD Display 800×RGB×480
AC Parameters		Cp/Cs, Lp/Ls, Rp/Rs, \|Z\|, \|Y\|, R, X, G, B, θ, D, Q, Vac, Iac
DC Parameters		Rdc, Vdc, Idc
Test Frequency	Range	4Hz-8.5MHz
	Resolution	1mHz
Test Electric Level	AC Voltage	4Hz-1MHz：5mV-2Vrms
		1MHz-8.5MHz：5mV-1Vrms
	Resolution	100μV
	AC Current	4Hz-2MHz：50μA-20mArms
		2MHz-8.5MHz：50μA-10mArms
	Resolution	1μA
	DC Voltage	100mV-2V
	Resolution	100μV
DC Bias	Voltage	0V-±10V
	Resolution	100μV
	Current	0mA-±100mA
	Resolution	1μA
Test terminal configuration		Four-terminal pair
Cable Length		0m, 1m
Output Impedance		100Ω
Typical Measurement Time (speed)		Fast: 5.6ms, Medium: 120ms, Slow: 230ms
Highest accuracy		1kHz: 0.05%
		1MHz: 0.05%
		2MHz: 0.1%
		5MHz: 0.5%
		8.5MHz: 1.0%
Displany Range		a: 10 to the negative 18th power E: 10 to the 18th power
Cs, Cp		±1.00000aF-999.999EF
Ls, Lp		±1.000000aH-999.999EH
D		±0.00001-9.99999
Q		±0.01-99999.9
R, Rs, Rp, X, Z, Rdc		±1.00000aΩ-999.999EΩ
G, B, Y		±1.00000aS-99.9999ES
Vdc		±1.000000aV-999.9999EV
Idc		±1.00000aA-999.999EA
θr		±1.00000rad-3.14159rad
θd		±0.0001deg-180.000deg
Δ%		±0.0001%-999.999%
Multifunction List Scan		10 dots. Parameter: Measurement parameter, test frequency, AcVoltage, AC current, DC Bias voltage and DC Bias current.
Graph sweep		Optional

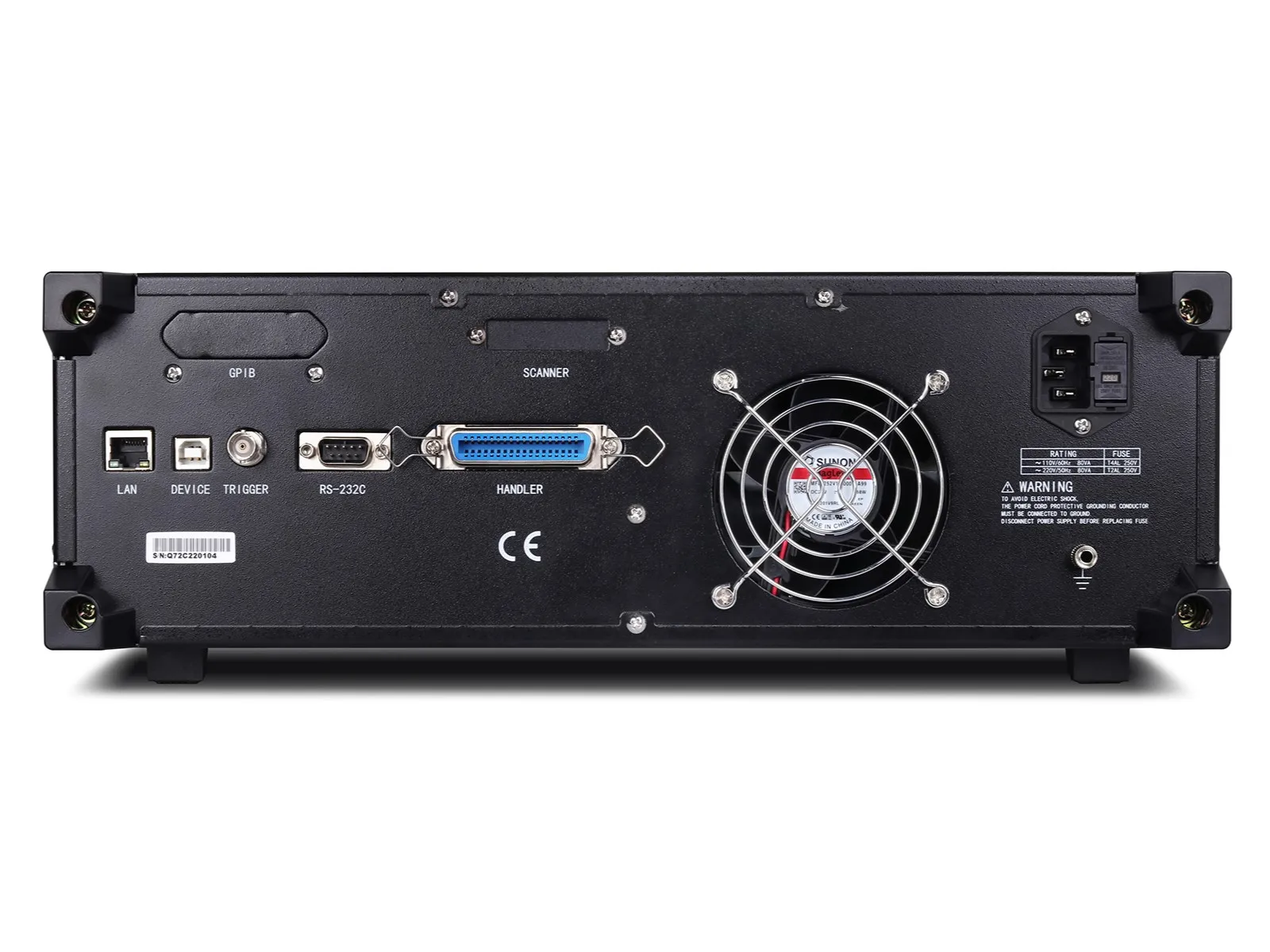

Interface		USB HOST, USB DEVICE, LAN, HANDLER, RS232C, Optional: GPIB
Warm-up time		60 minutes
Input voltage		Optional 100-120VAC/198-242VAC, 47-63Hz
Power consumption		80VA

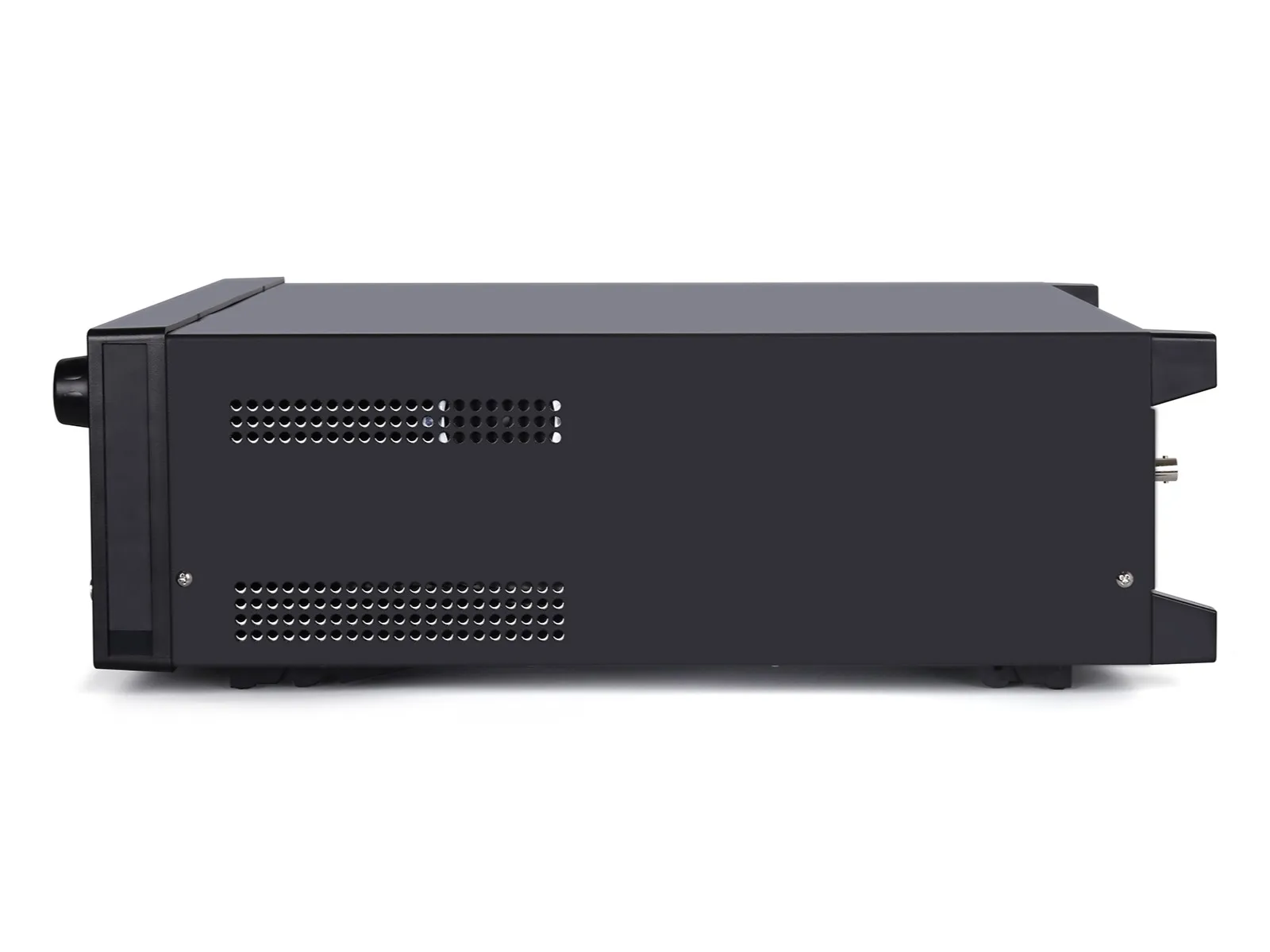

Dimension(WxHxD)		400x132x425mm
Weight		15kg

コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析

LEDドライバ集積回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは集積回路の寄生パラメータの分析

プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価

プラスチック、セラミックスなどの材料の誘電率と損失角の評価

フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価

半導体材料の誘電率、電気伝導率、およびC-V特性

液晶セルの誘電率、弾性定数、およびC-V特性の評価

ディスプレイ	7インチ TFT液晶 800×RGB×480
インターフェース	USB HOST, USB DEVICE, LAN, HANDLER, RS232C, Optional: GPIB
重量	15kg
消費電力	80VA
Δ%	±0.0001%-999.999%
Cs、Cp	±1.00000aF-999.999EF
Ls、Lp	±1.000000aH-999.999EH
G、B、Y	±1.00000aS-99.9999ES
Vdc	±1.000000aV-999.9999EV
Idc	±1.00000aA-999.999EA
θr	±1.00000rad-3.14159rad
テスト周波数
範囲	4Hz-8.5MHz
分解能	1mHz
DCバイアス
電圧	0V-±10V
分解能	100μV
電流	0mA-±100mA
分解能	1μA
起動後の暖機時間	60 minutes
テスト端子	Four-terminal pair
テスト・レベル
AC電圧
4Hz-1MHz	5mV-2Vrms
1MHz-8.5MHz	5mV-1Vrms
分解能	100μV
AC電流
4Hz-2MHz	50μA-20mArms
2MHz-8.5MHz	50μA-10mArms
分解能	1μA
DC Voltage	100mV-2V
分解能	100μV
リスト掃引	10ポイント。パラメータ：測定パラメータ、テスト周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流
最高確度
1kHz	0.05%
1MHz	0.05%
2MHz	0.1%
5MHz	0.5%
8.5MHz	1.0%
ACパラメータ	Cp/Cs, Lp/Ls, Rp/Rs, \|Z\|, \|Y\|, R, X, G, B, θ, D, Q, Vac, Iac
DCパラメータ	Rdc, Vdc, Idc
表示範囲
a	1×10-18
E	1×1018
トレース掃引	オプション
ケーブル長	0m, 1m
寸法 (W x H x D)	400x132x425mm
D	±0.00001-9.99999
Q	±0.01-99999.9
θd	±0.0001deg-180.000deg
測定時間（代表値）
Fast	5.6ms
Medium	120ms
Slow	230ms
出力インピーダンス	100Ω
電源	Optional 100-120VAC/198-242VAC, 47-63Hz
R, Rs, Rp, X, Z, RDC	±1.00000aΩ-999.999EΩ

日本語資料をご希望の場合はお問い合わせフォームからご請求ください。

仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
