TH2838A LCRメーター

Name: TH2838A LCRメーター
Brand: TECHMIZE
SKU: TH2838A
Price: 1860000 JPY
Availability: InStock

PRODUCT

1 / 5

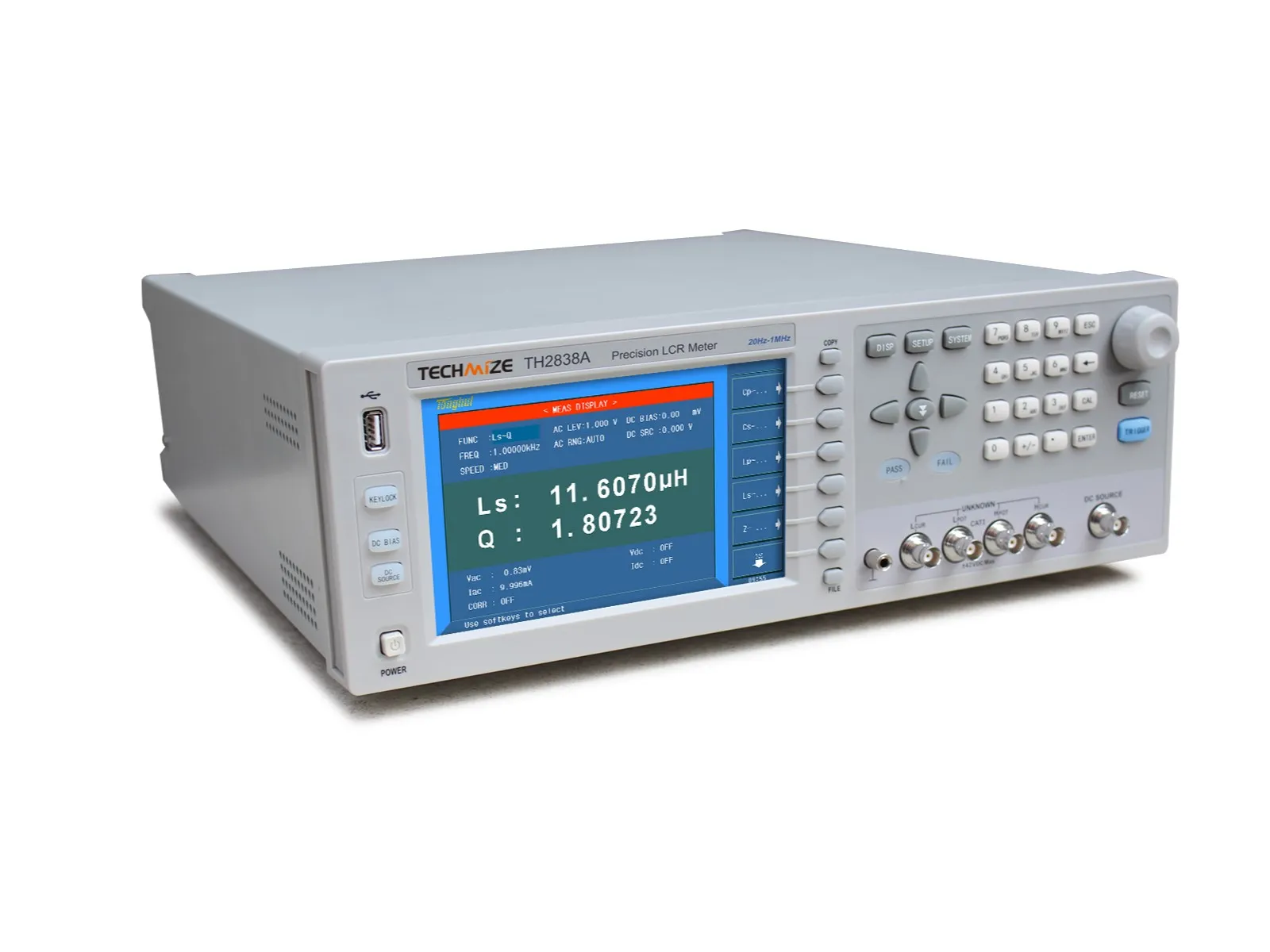

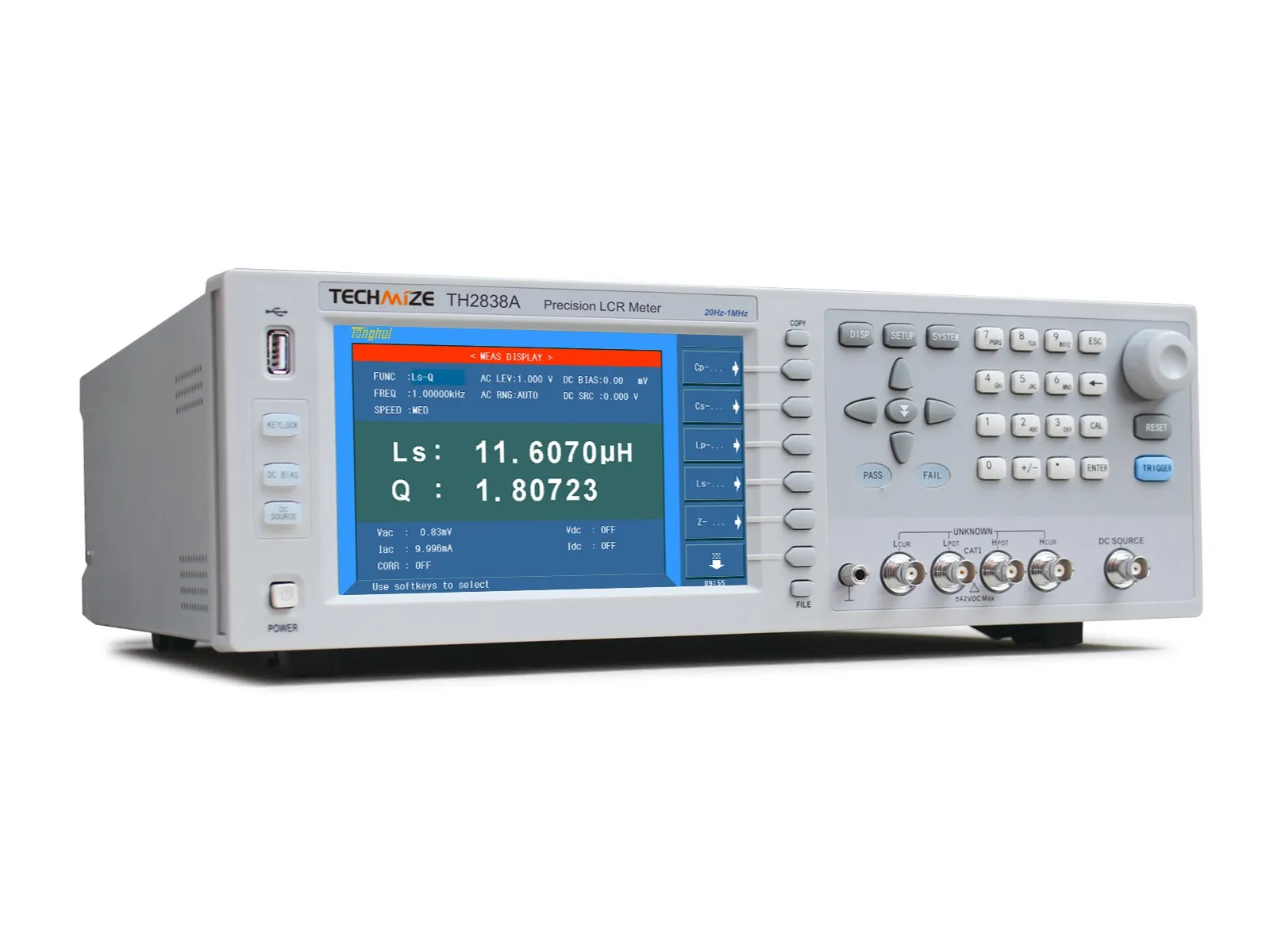

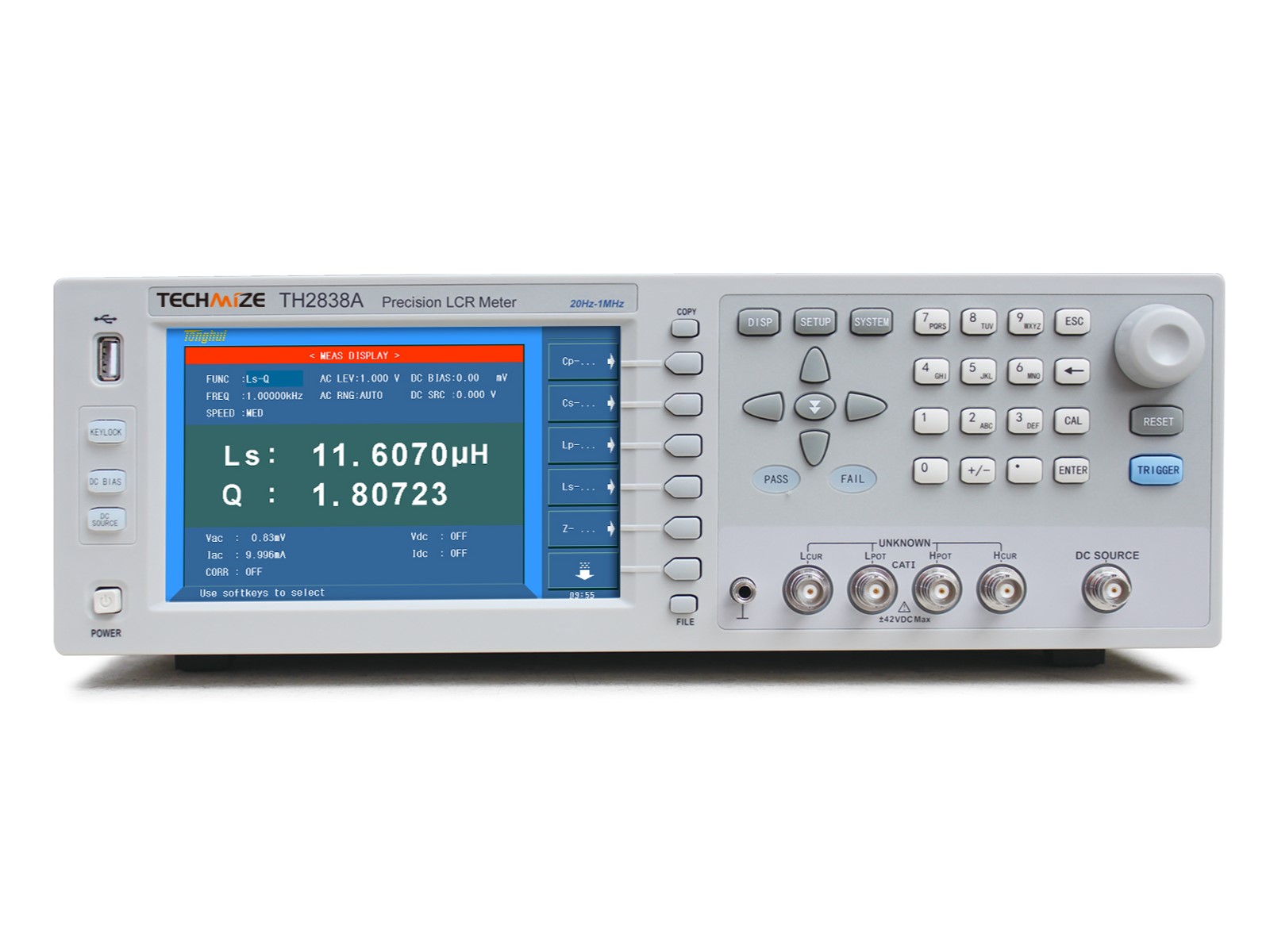

TH2838A

LCRメーター

販売価格（税抜）¥1,860,000

製品仕様

最高確度: 0.05%、テスト周波数: 20Hz-1MHz、テスト電圧: 5mV-2V、DCバイアス: ±10V、自動平衡ブリッジ法、4端子対法、201点リスト・スイープ、マルチ・パラメータ・グラフィック解析

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

製品紹介

TH2838/TH2838H/TH2838Aは、現在世界で最も先進的な自動バランスブリッジ理論を採用した新世代のインピーダンステスターです。基本精度は0.05％で、速度は5.6ミリ秒まで、周波数範囲は20Hzから2MHz、インピーダンステスト範囲は1GΩまで対応しており、この新しいインピーダンステスターは、特に低いD値を持つコンデンサや高いQ値を持つインダクタのテスト要求に応えることができます。四端子対構成は、テストケーブルの電磁結合の影響を排除し、低インピーダンステストの下限を、五対構成のテスターよりも10倍拡張します。

TH2838/TH2838H/TH2838Aは、20V ACテスト信号と40V DCバイアスをサポートし、新たに追加された改良された多重パラメータリストスイープ/グラフィック分析は、顧客がコンポーネントの総合評価能力を拡張するのに役立ちます。

TH2838/TH2838H/TH2838Aは、電子部品の設計、検査、品質管理、および生産テストに強力なツールです。その優れた性能と機能は、回路設計と開発、および材料（電子材料と非電子材料）の研究開発に強力なツールを提供します。

TH2838/TH2838H/TH2838Aは、IECやMILなどの商業標準と軍事標準のさまざまなテストを実現できます。

アプリケーション

パッシブコンポーネント

コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析

半導体コンポーネント

LEDドライバ集積回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは集積回路の寄生パラメータの分析

その他のコンポーネント

プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価

誘電体材料

プラスチック、セラミックスなどの材料の誘電率と損失角の評価

磁性材料

フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価

半導体材料

半導体材料の誘電率、電気伝導率、およびC-V特性

液晶セル

液晶セルの誘電率、弾性定数、およびC-V特性の評価

仕様

型名		TH2838A	TH2838	TH2838H
テスト周波数		20Hz-1MHz	20Hz-2MHz
基本確度		0.05%
AC信号	電圧	5mVrms to 2Vrms		Max 20Vrms
AC信号	電流	50μArms to 20mArms		Max 100mArms
DCバイアス	電圧	0V to +/-10V		0V to +/-40V
DCバイアス	電流	0mA to +/-100mA
外部DCバイアス		Max 120A by 6 sets of TH1778
独立電圧ソース		N/A		-10V to +10V

アクセサリ

標準付属アクセサリ
名称	型名
テスト・フィクスチャ	TH26005C
ショート治具	TH26010
ケルビン・テストリード・テスト・フィクスチャ	TH26011BS

オプション・アクセサリ
名称	型名
ピンセット型テスト・フィクスチャ	TH26009B
テスト・フィクスチャ	TH26008A
誘電体テスト・フィクスチャ	TH26077
