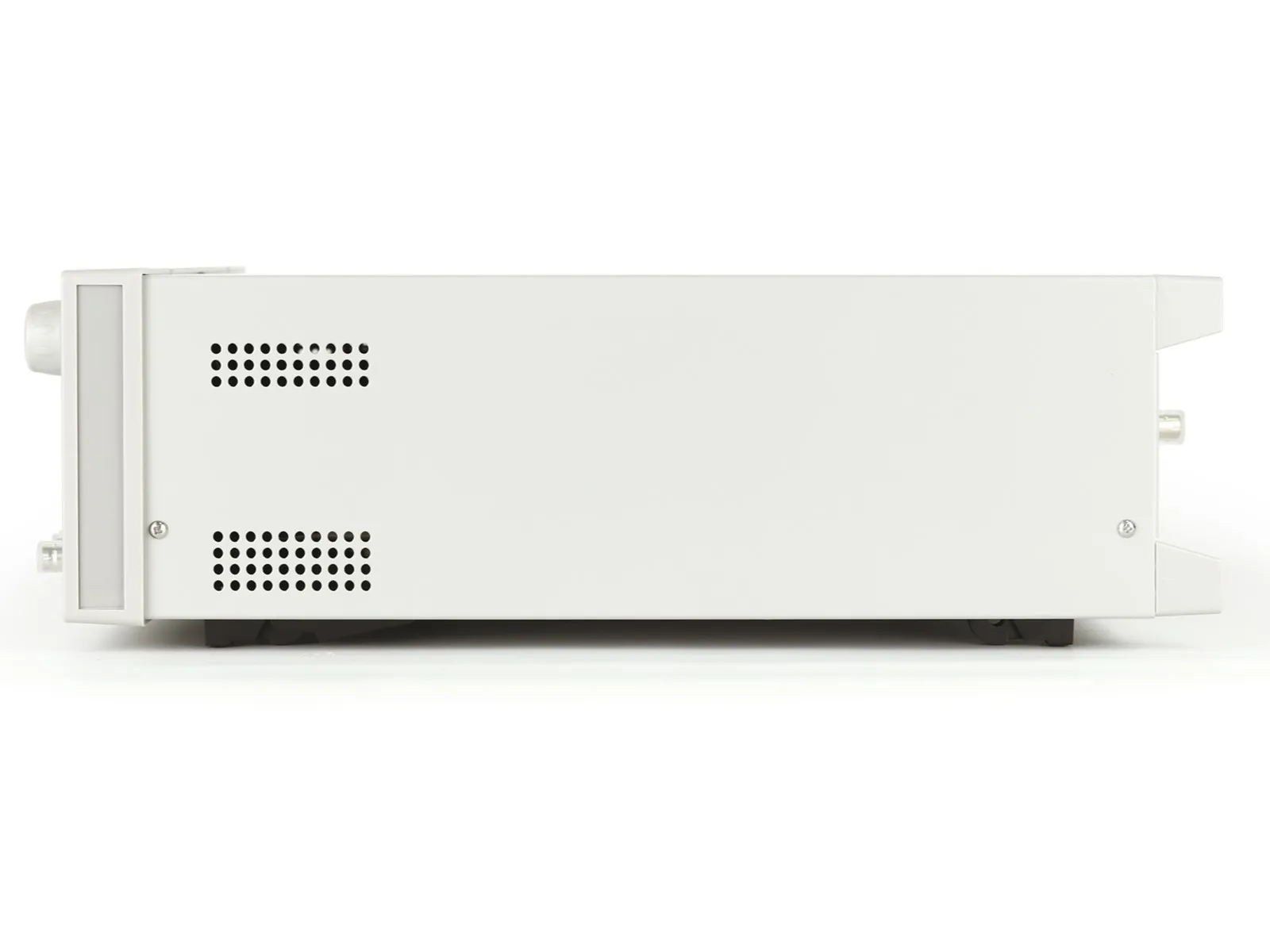

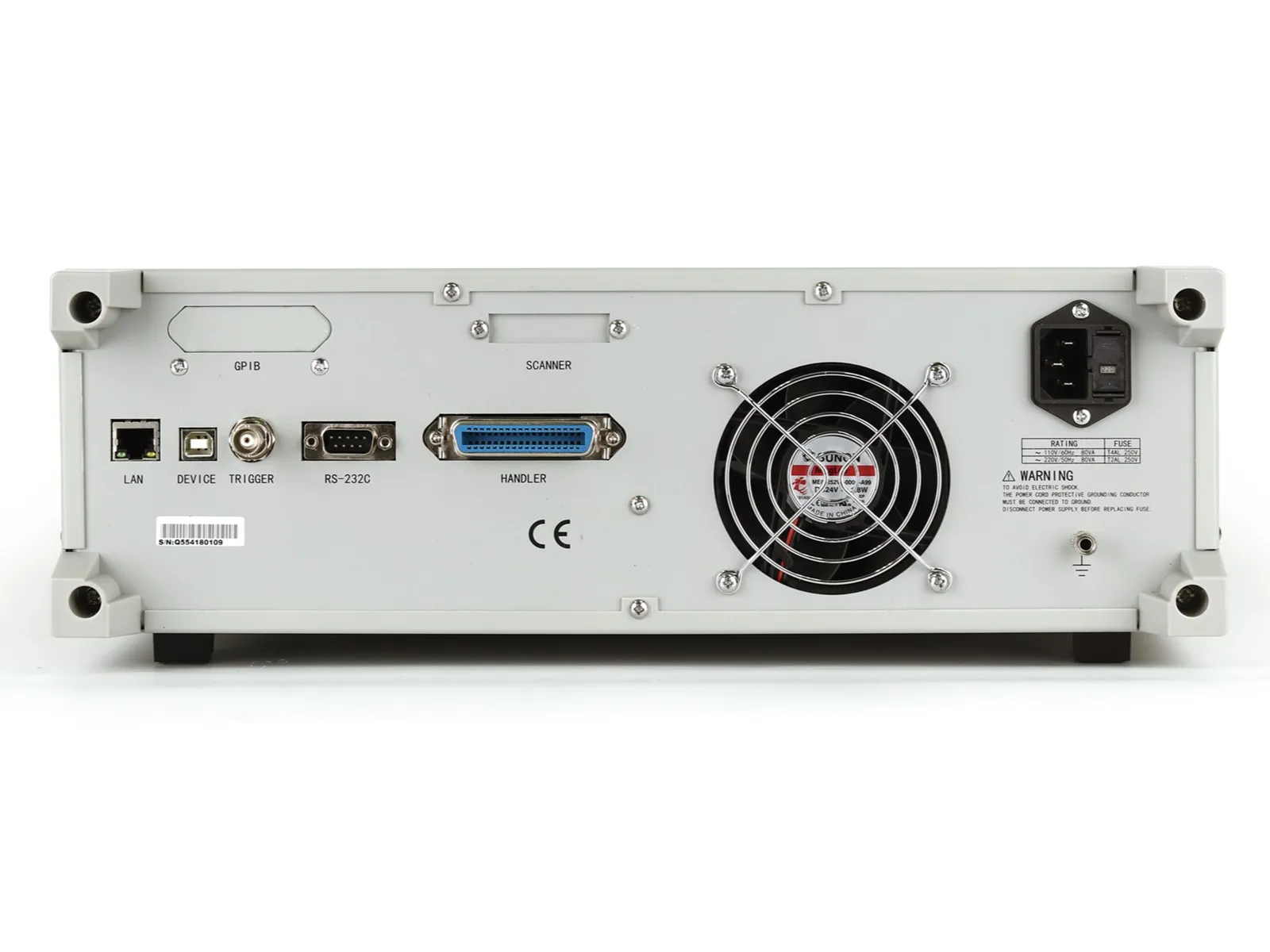

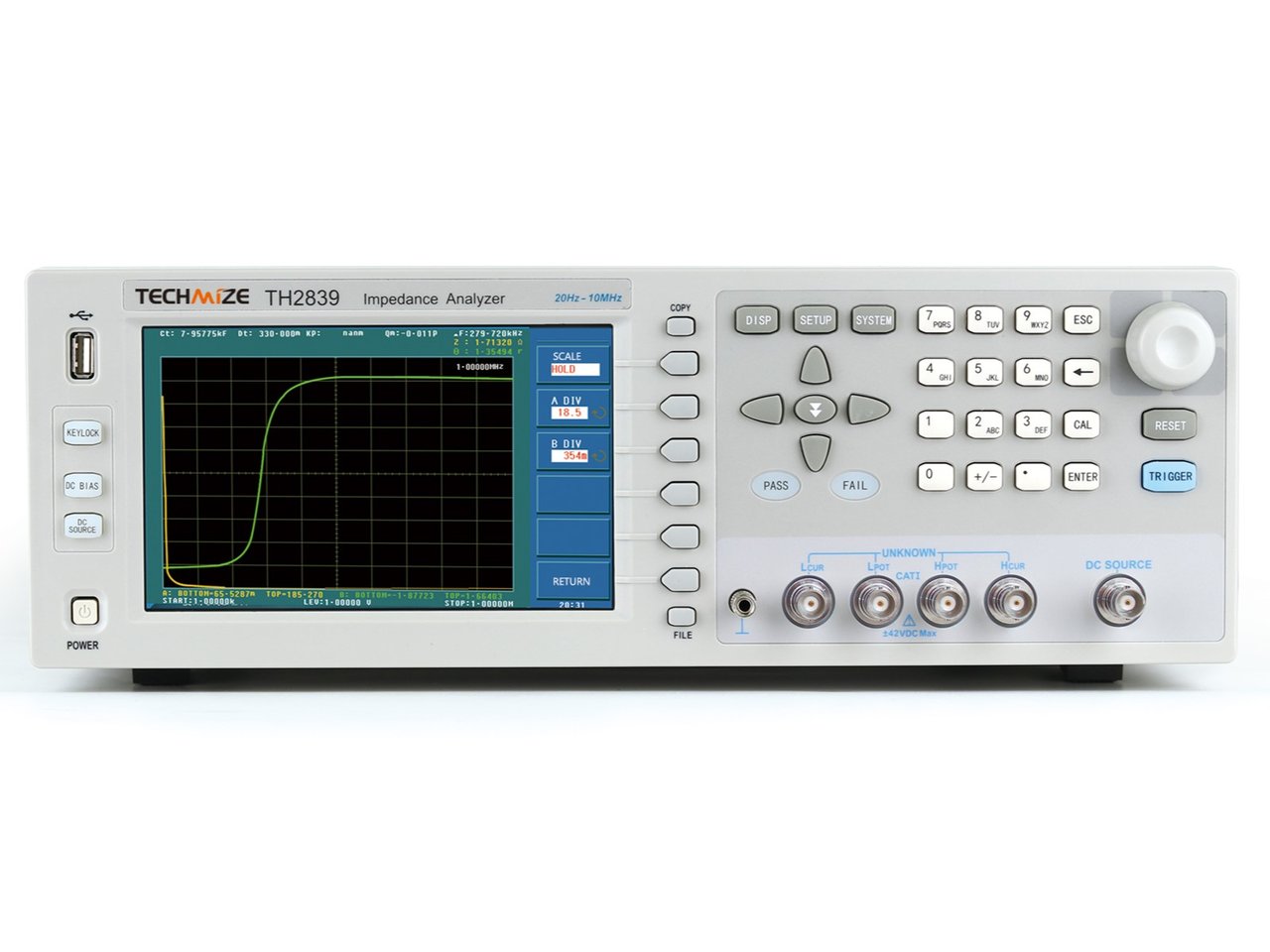

TH2839 インピーダンス・アナライザ
PRODUCT
1 / 3
TH2839
インピーダンス・アナライザ
販売価格（税抜）¥3,840,000
製品仕様
最高確度: 0.05%、テスト周波数: 20Hz-10MHz、テスト電圧: 5mV-2V（F≦2MHz）/1V（2MHz<F）、DCバイアス: ±40V/100mA、独立電圧源: ±10V、自動平衡ブリッジ法、4端子対法、201点リスト・スイープ、マルチ・パラメータ・グラフィック解析
お電話でも承ります 03-6284-4428（平日9:00～18:00）
アプリケーション
パッシブコンポーネント：
コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネント
LEDドライバ集積回路の寄生パラメータテストと分析
バラクタのC-VDC特性
トランジスタまたは集積回路の寄生パラメータの分析
その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料
プラスチック、セラミックス、その他の材料の誘電率と損失角の評価
磁性材料
フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料
半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル
液晶セルの誘電率、弾性定数、およびC-V特性の評価
仕様
| 型名 | TH2839 | TH2839A | |
|---|---|---|---|
| テスト周波数 | 20Hz-10MHz | 20Hz-5MHz | |
| 基本確度 | 0.05% | ||
| AC信号 | 電圧 | 5mVrms to 2Vrms | |
| 電流 | 50μArms to 20mArms | ||
| DCバイアス | 電圧 | 0V to +/-40V | |
| 電流 | 0mA to +/-100mA | ||
| 外部DCバイアス | Max 120A by 6 sets of TH1778 | ||
| 独立電圧ソース | -10V to +10V | ||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26005C |  | ||||

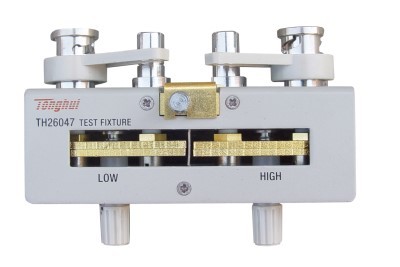

| テスト・フィクスチャ | TH26047 |  | ||||
| ショート治具 | TH26010 |  | ||||
| ケルビン・テストリード・テスト・フィクスチャ | TH26011BS |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| ピンセット型テスト・フィクスチャ | TH26009B |  | ||||
| テスト・フィクスチャ | TH26008A |  | ||||
| 誘電体テスト・フィクスチャ | TH26077 |  | ||||
資料ダウンロード
資料は英語版です。日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
仕様表にはメーカーの同系列機種を併記しています。国内でお取り扱いのある機種は次のとおりです。
TH2839 についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
