TH8601A ケーブル・ハーネス・テスタ

PRODUCT

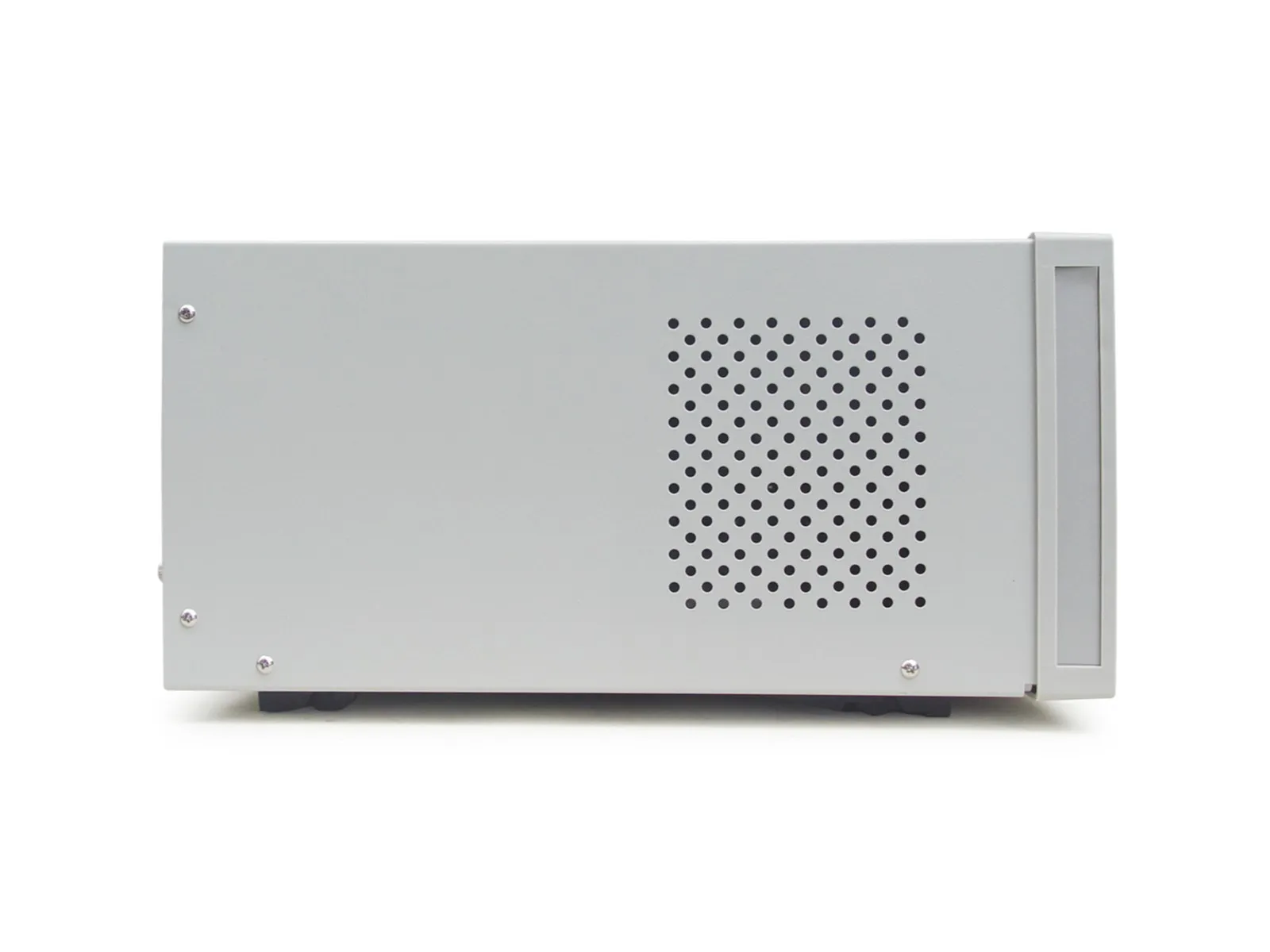

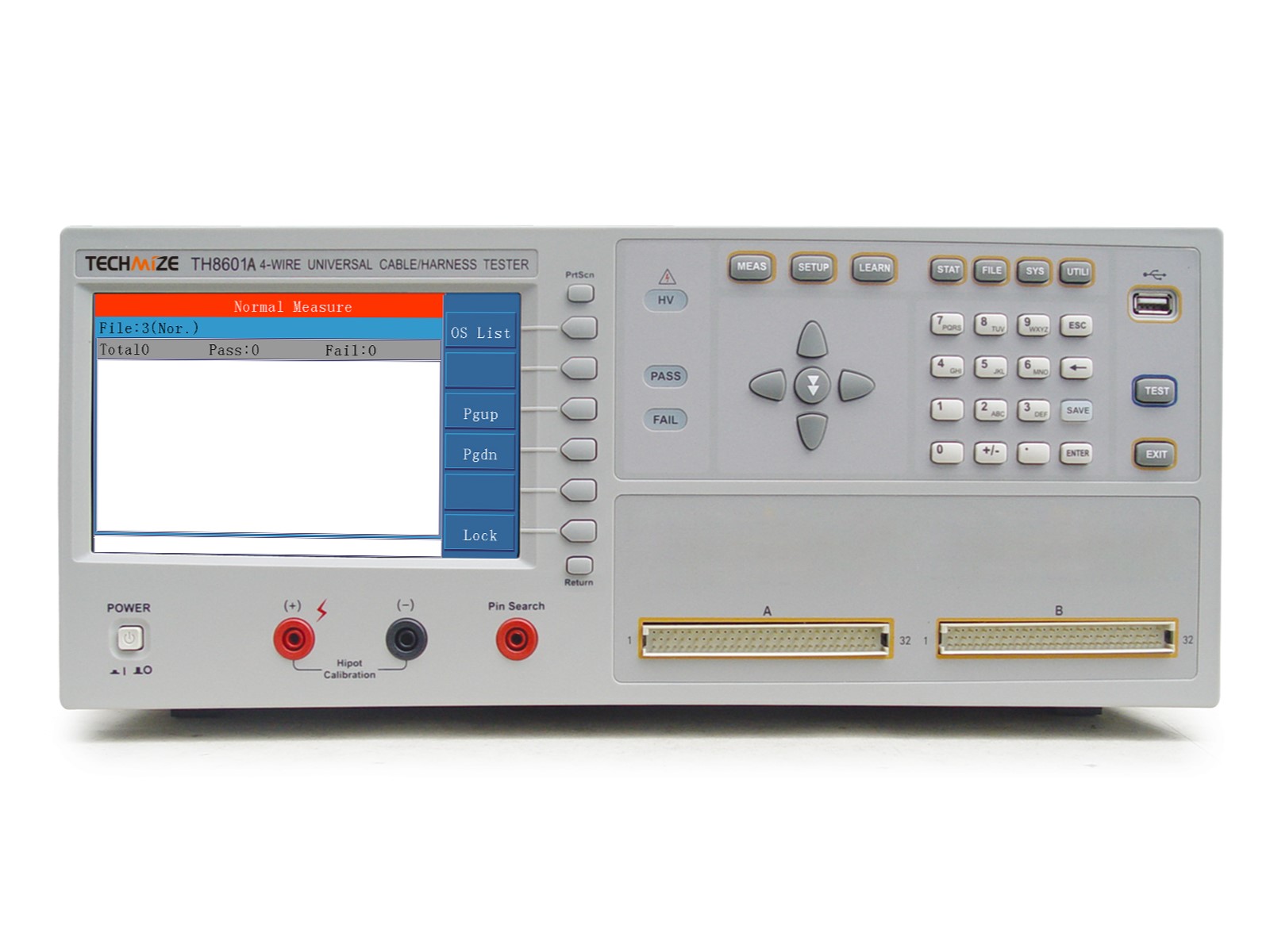

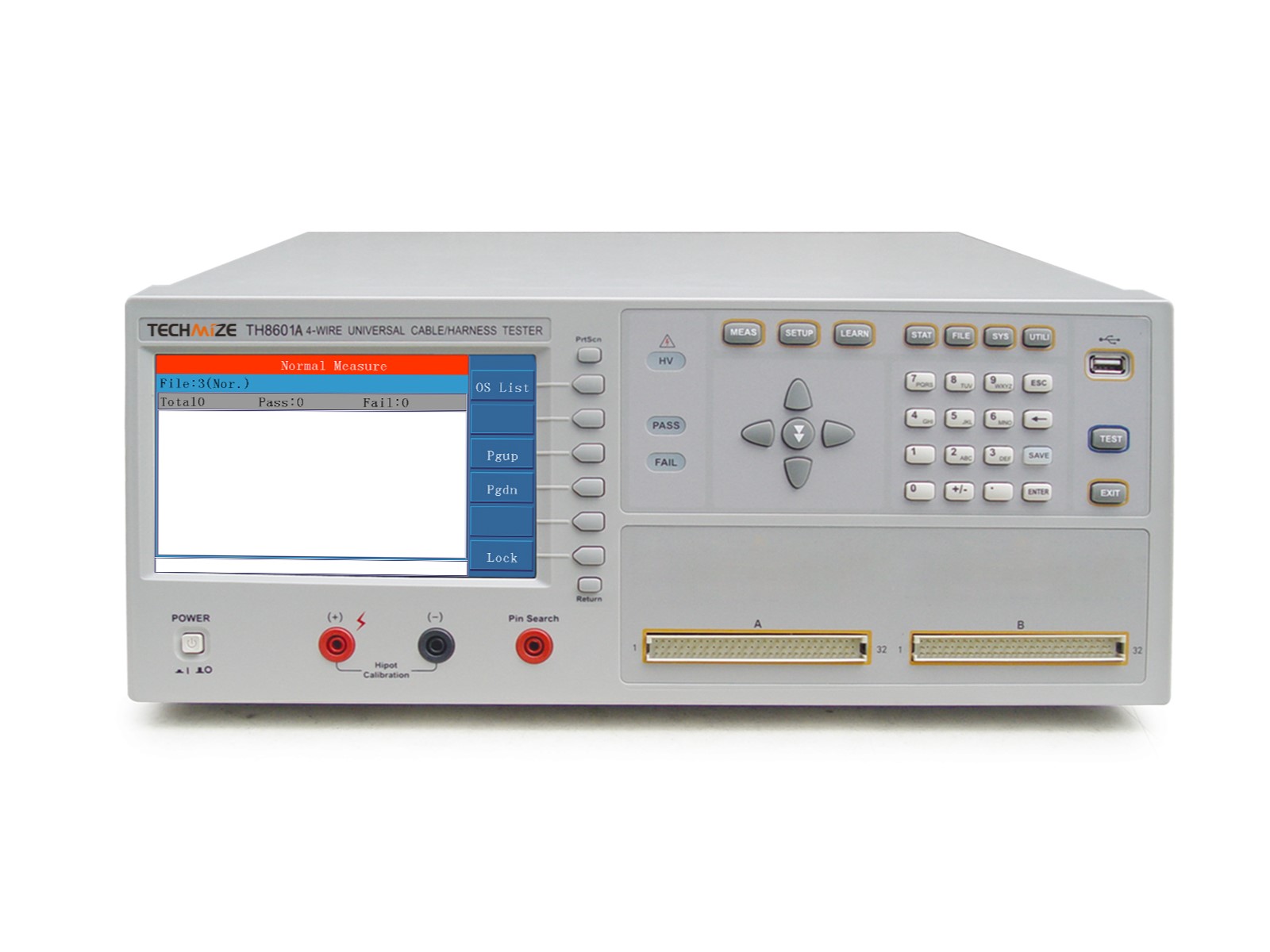

TH8601A ケーブル・ハーネス・テスタ 写真11 / 3
TH8601A

ケーブル・ハーネス・テスタ

販売価格（税込）¥517,000〜
製品仕様

64 Pin、テスト機能: 導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

TH8601/TH8602/TH8603シリーズの機種比較

全機種共通: テスト機能: 導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード

型番仕様（共通項目以外）販売価格（税込）
TH8601128 Pin¥671,000〜
TH8601A（このページ）64 Pin¥517,000〜
TH8602-164 Pin¥473,000〜
TH8602-2128 Pin¥572,000〜
TH8602-3192 Pin¥671,000〜
TH8602-4256 Pin¥781,000〜
TH8603-4512 Pin¥902,000〜

特長

  • 64 Pin
  • テスト機能: 導通, 瞬断, 絶縁抵抗, AC/DC耐圧, キャパシタンス, 抵抗, ダイオード

製品紹介

TH8600シリーズの四端子ワイヤーテスターは、さまざまな種類のケーブル、ワイヤーハーネス、および巻線変位の品質と接続信頼性のテストに専用に使用される、ワイヤーの包括的なパラメータの多機能かつ自動テストシステムです。このシステムは、プログラム可能な定電流および定電圧ソース、および高電圧電源を提供します。テスト項目には連続性、受動要素（インダクタンス、抵抗、容量、およびダイオード）、AC/DC耐電圧、絶縁抵抗、および高低電圧パラメータなどが含まれます。高速かつ長寿命のLCR図サンプリングおよびチャネル切り替え技術を採用し、このシステムはテストの精度、速度、および寿命を大幅に向上させます。また、高低電圧の絶縁技術を採用しているため、絶縁抵抗のテスト性能も大幅に向上しています。

RS232、USB、LAN、およびハンドラなど、さまざまなインタフェースが自動検出および生産ラインに適用するためのユーザーに便利です。

製品紹介

■ TH8600シリーズの四端子ワイヤーテスターは、さまざまな種類のケーブル、ワイヤーハーネス、および巻線変位の品質と接続信頼性のテストに専用に使用される、ワイヤーの包括的なパラメータの多機能かつ自動テストシステムです。このシステムは、プログラム可能な定電流および定電圧ソース、および高電圧電源を提供します。テスト項目には連続性、受動要素（インダクタンス、抵抗、容量、およびダイオード）、AC/DC耐電圧、絶縁抵抗、および高低電圧パラメータなどが含まれます。高速かつ長寿命のLCR図サンプリングおよびチャネル切り替え技術を採用し、このシステムはテストの精度、速度、および寿命を大幅に向上させます。また、高低電圧の絶縁技術を採用しているため、絶縁抵抗のテスト性能も大幅に向上しています。

RS232、USB、LAN、およびハンドラなど、さまざまなインタフェースが自動検出および生産ラインに適用するためのユーザーに便利です。

Specifications

ModelTest
Pins		WireConductance/
Transient Conduct		Open/Short CircuitDiode TestCapacitance TestDCRAC WithstandDC WithstandInsulation Resistance
Four WieTwo WireVoltageCurrentVoltageCurrentVoltageResist-ance
TH8601128Y10mΩ-950Ω1kΩ-50kΩ0-10V10pF-1000μF10mΩ-1MΩ1000V5mA1500V5mA1000V1GΩ
TH8601A64Y10mΩ-950Ω1kΩ-50kΩ0-10V10pF-1000μF10mΩ-1MΩ1000V5mA1500V5mA1000V1GΩ
TH8602-164Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8602-2128Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8602-3192Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8602-4256Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8602-B64Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8602-C64Y1mΩ-50Ω1kΩ-50kΩ0-10V1μF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ
TH8603-4512YY100mΩ-950Ω1kΩ-50kΩ0-10V1nF-1000μF10mΩ-1MΩ750V5mA1000V5mA1000V1GΩ

Accessary

Standard
Accessories nameModel
Probe (TH8601/TH8601A)TH26036-R
Probe (TH8602-1/-2/-3/-4, TH8603-4)TH26060D
Transfer Fixture (TH8601/TH8601A)TH26060
Transfer Fixture (TH8602-1/-2/-3/-4, TH8603-4)TH26060B
CableTH8601-32

Downloads

Specification of TH8601 Series 2023.08.pdfDownload
Specification of TH8602 Series.pdfDownload
Specification of TH8603-4, 2022.6.29.pdfDownload

仕様

型番TH8601TH8601ATH8602-1TH8602-2TH8602-3TH8602-4TH8603-4
テスト・ピン(PIN)12864128192256512
DC抵抗10mΩ-1MΩ
抵抗測定方式
　4線Y
　2線—Y
瞬断テスト10mΩ-950Ω1mΩ-50Ω100mΩ-950Ω
キャパシタンス・テスト10pF-1000μF1μF-1000μF1nF-1000μF
AC耐圧
　電圧1000V750V
　電流5mA
DC耐圧
　電圧1500V1000V
　電流5mA1mA
絶縁抵抗
　電圧1000V1500V1000V
　抵抗1GΩ
ダイオード・テスト0-10V
導通テスト1kΩ-50kΩ

付属品・オプション

標準付属アクセサリ
名称型名
プローブTH26036-R
テスト・フィクスチャTH26060TH26060
ケーブルTH8601-32
