TH1953 ベンチトップ・デジタルマルチメーター

PRODUCT

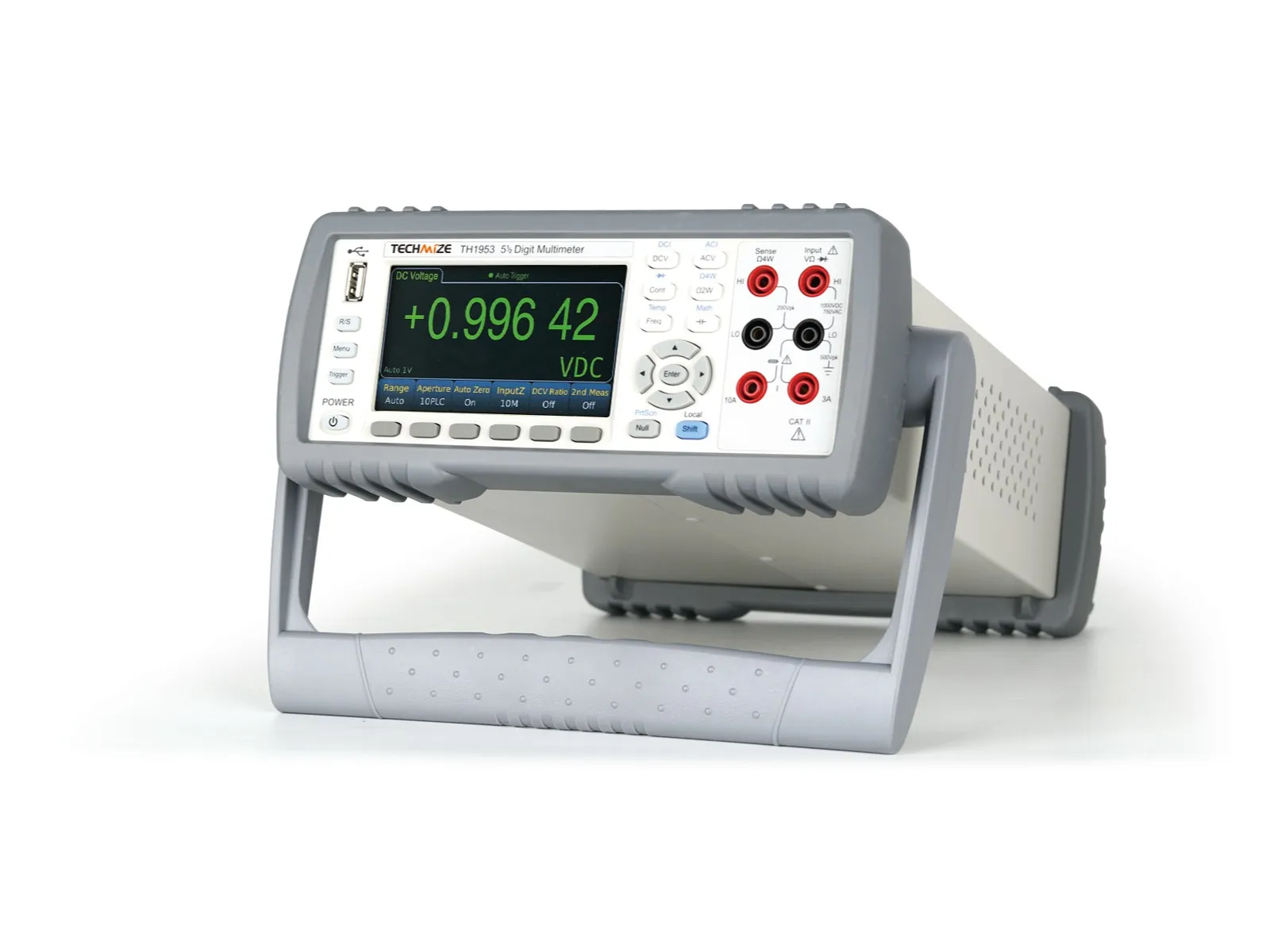

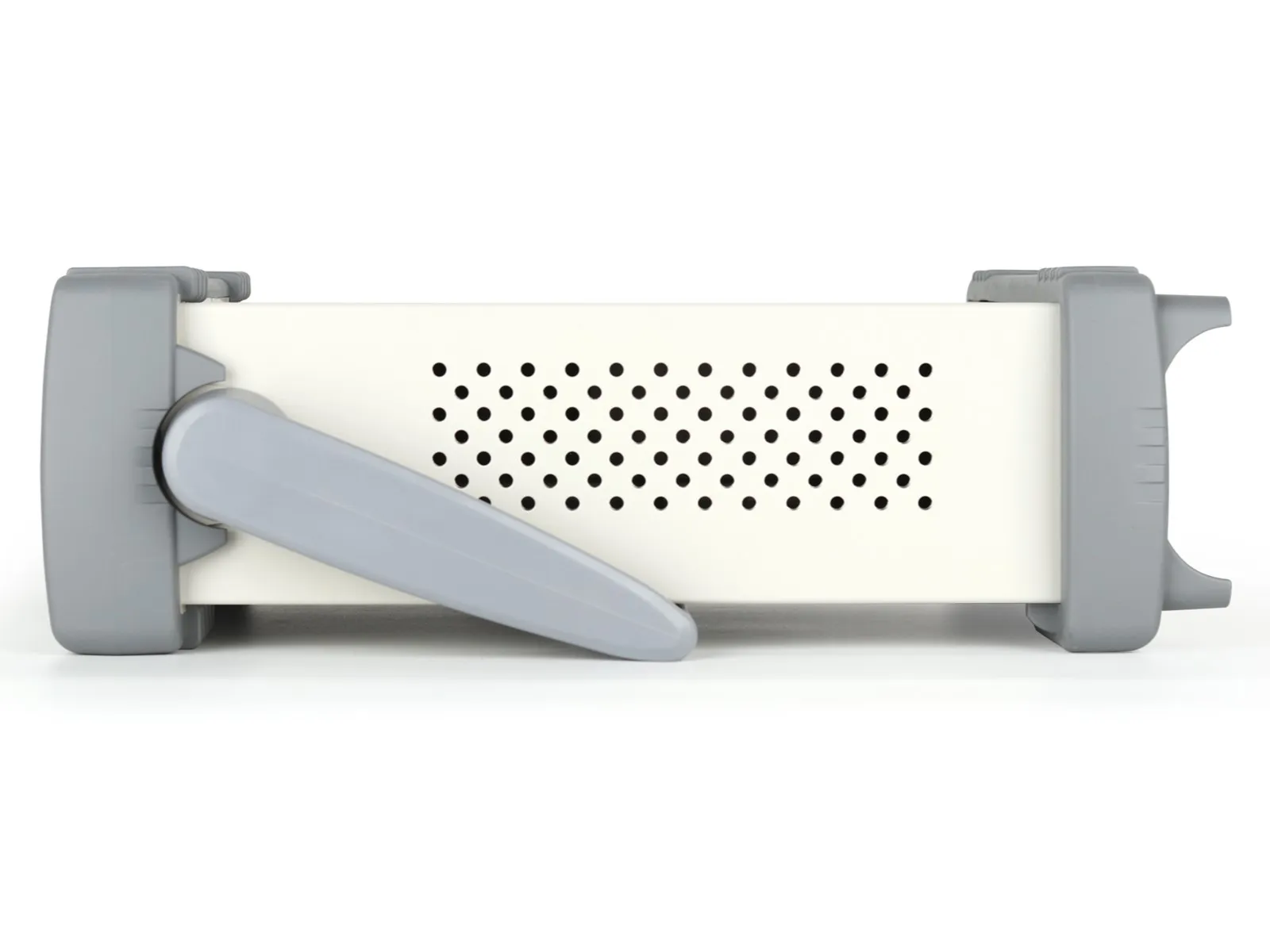

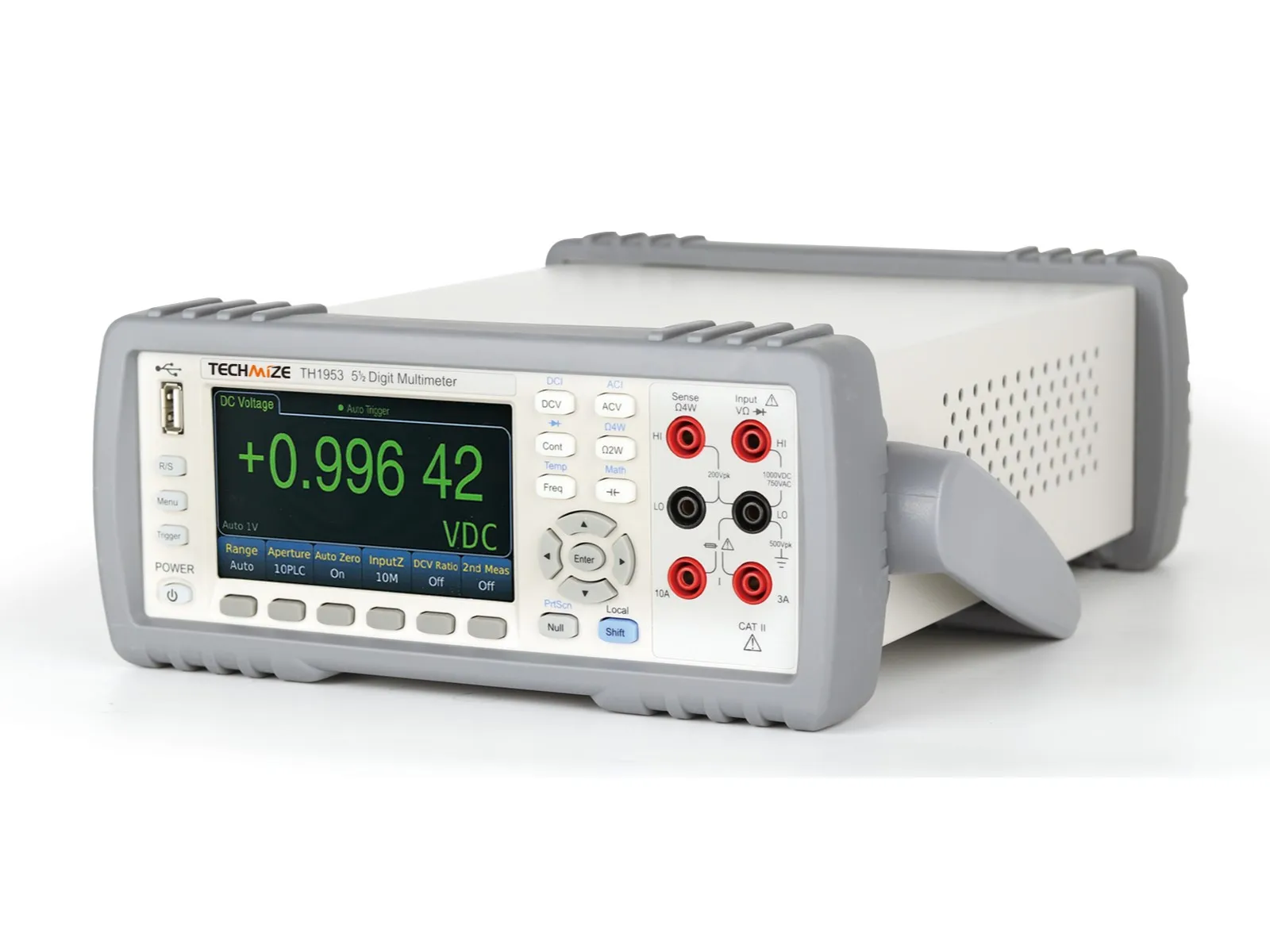

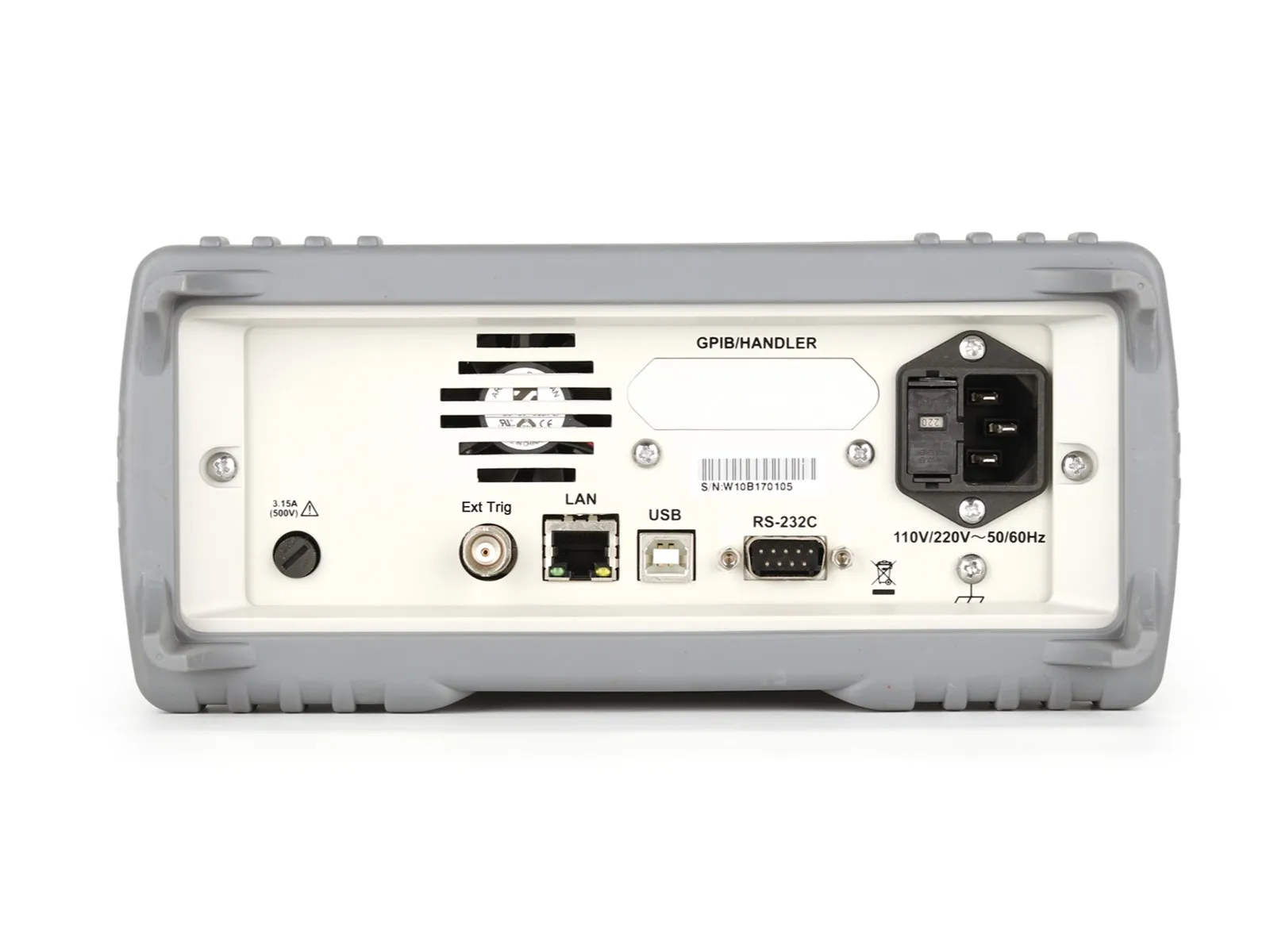

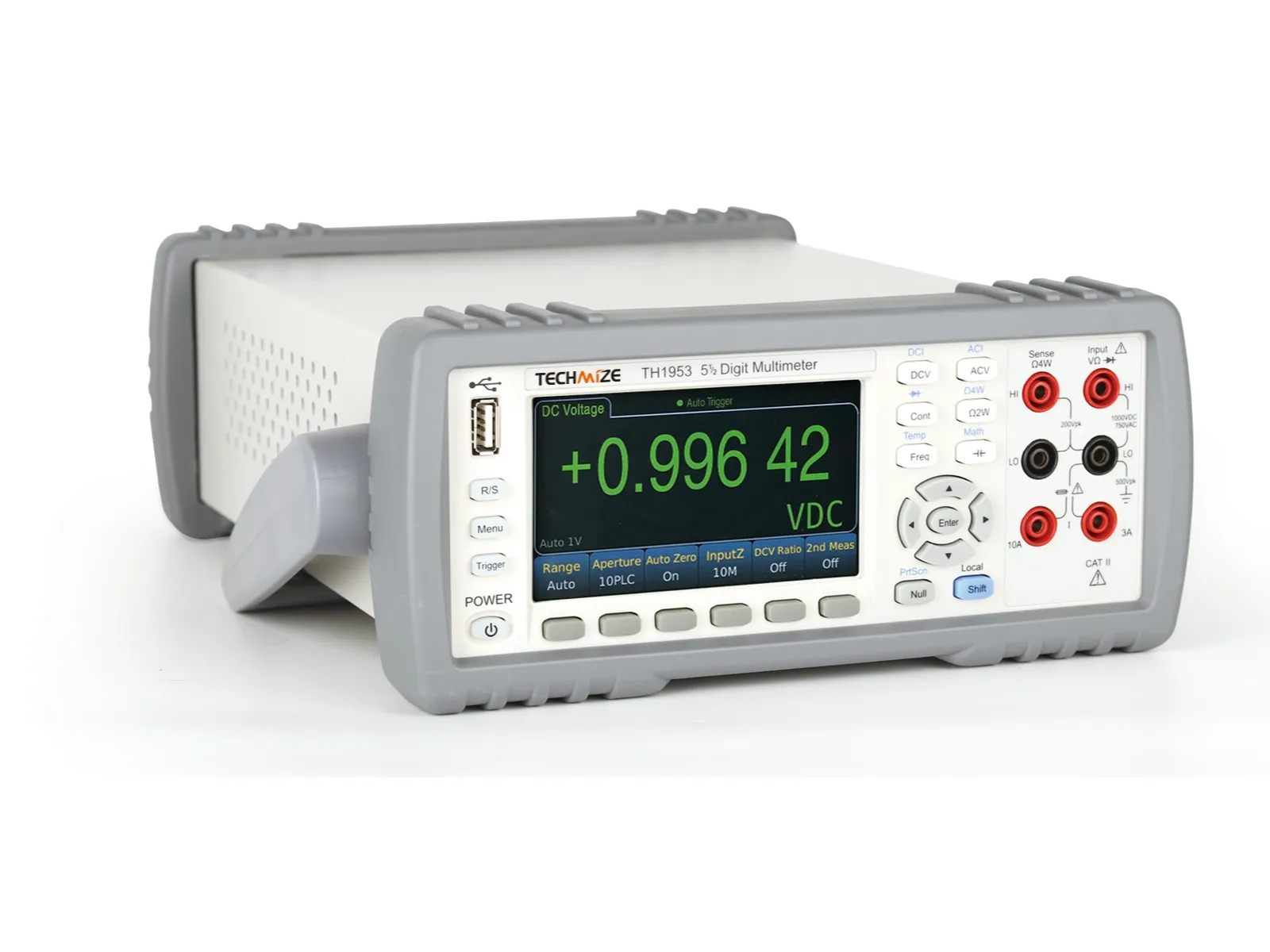

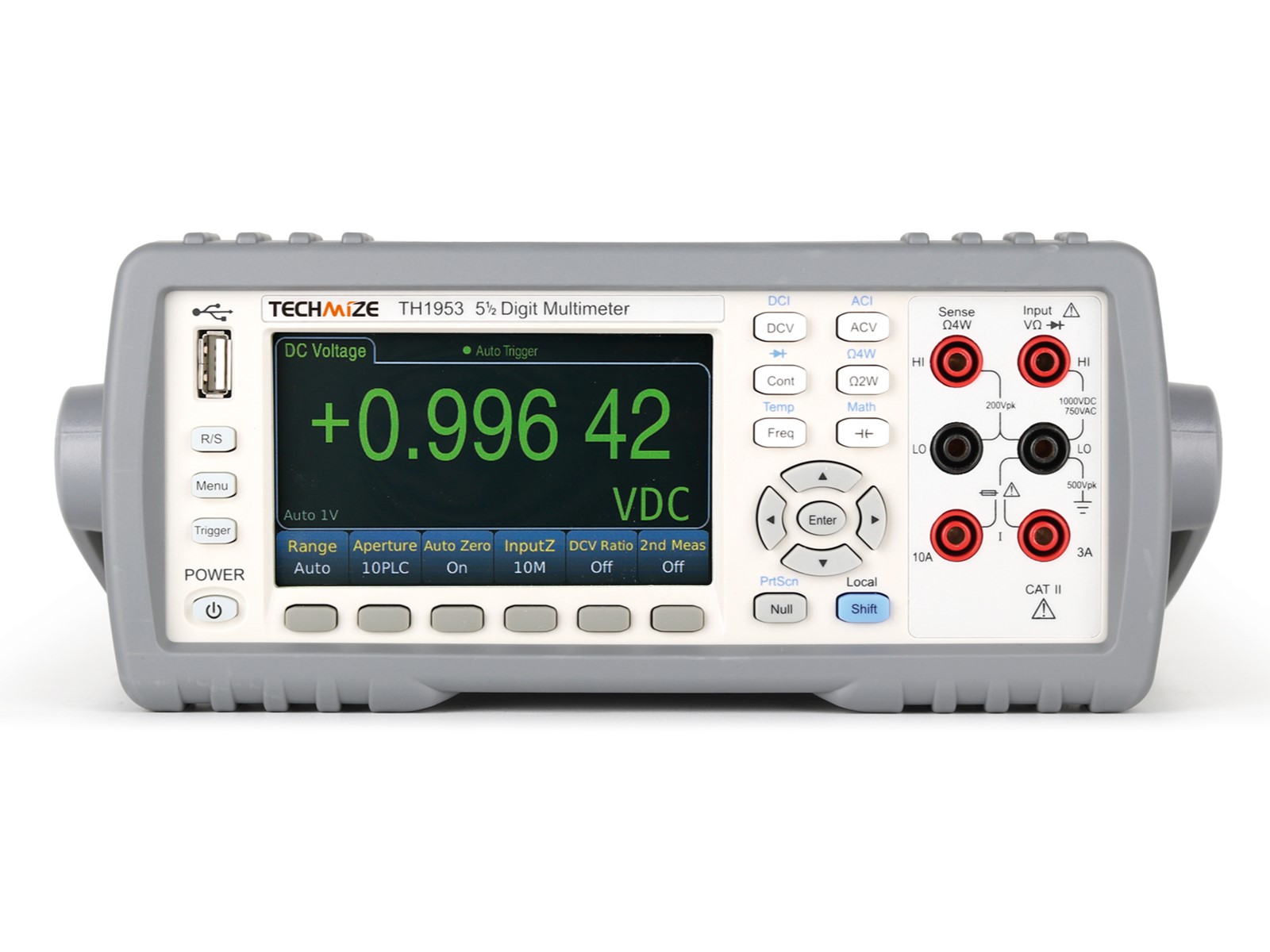

TH1953 ベンチトップ・デジタルマルチメーター 写真11 / 6
TH1953

ベンチトップ・デジタルマルチメーター

販売価格（税込）¥154,000〜
製品仕様

5½桁、最大120,000カウント、LCD表示、キャパシタンス測定

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

特長

  • 5½桁
  • 最大120,000カウント
  • LCD表示
  • キャパシタンス測定

製品紹介

特徴

■ 4.3インチLCDカラーディスプレイ

■ 6 1/2桁 1,199,999桁の読み取り (TH1963)

■ 5 1/2桁 119,999桁の読み取り (TH1953)

■ テスト速度は最大1000回/秒

■ 小型サイズ、前後入力端子、棚に置きやすい

■ ヒストグラム、バーグラフ、トレンドチャート表示

■ AC低周波信号は3Hzまでテスト可能

■ 静電容量テスト機能

■ 最大5Vのダイオードテスト電圧

■ 最大10,000データの保存が可能

仕様

Display4.3-inch LCD color display
Display DigitsTH19631199999 digits reading
Measurement ParametersDC voltage, AC voltage, DC current, AC current, DC resistance, capacitance, frequency, breakover, diode, temperature
Display ModeDirect reading, histogram, bargraph, trendchart
Measurement SpeedUpto1000times/s
Math FunctionReset function, Min/Max/Average/Standard deviation, dB, dBm
Common FeaturesRangeAuto/Manual
Trigger modeLOCAL: AUTO/SINGLE/EXT. REMOTE:IMMEDIATE/BUS/EXT
Reading holdYes
Limit measurementHI, Lo and IN(PASS), with sound beep
Technical IndexUncertainty: ±(%ofreading+%ofrange), TCAL=25°C
ParametersRange/TestRangeFrequencyHighest annual
accuracy TCAL±5°C		Highest temperature
coefficient/°C
DC Voltage100.0000mV-1000.000V0.0035+0.00050.0005+0.0001
True RMS AC Voltage100.000mV-750.000V3-5Hz1.00+0.030.100+0.003
5-10Hz0.35+0.030.035+0.003
10Hz-20kHz0.06+0.030.005+0.003
20-50kHz0.12+0.050.011+0.005
50-100kHz0.60+0.080.060+0.008
100-300kHz4.00+0.500.200+0.020
DC Resistance10Ω-100MΩ
Testcurrent: 10mA-500nA		0.010+0.0010.0006+0.0001
DC Current100uA-100mA0.050+0.0050.0020+0.0005
1A0.100+0.0100.0050+0.0010
3A0.200+0.0200.0050+0.0020
10A0.120+0.0100.0050+0.0010
AC Current100μA-1A3kHz-5kHz0.10+0.040.015+0.006
5kHz-10kHz0.10+0.040.030+0.006
3A3Hz-5kHz0.23+0.040.015+0.006
5kHz-10kHz0.23+0.040.030+0.006
10A3Hz-5kHz0.15+0.040.015+0.006
5kHz-10kHz0.15+0.040.030+0.006
Frequency3Hz-10Hz0.10.0002
10Hz-100Hz0.030.0002
100Hz-1MHz0.010.0002
Square wave0.010.0002
Diode5V, Test current:1mA0.010+0.0300.0010+0.0020
Breakover1kΩ, Test current:1mA0.010+0.0300.0010+0.0020
Capacitance1.0000nF1.0+0.50.02
10.000nF-1.0000mF0.5+0.10.02
10.000mF1.0+0.50.02
TemperaturePT100(DIN/IEC 751)±0.05°C
5 kΩ Thermistor±0.10°C

Accessary

Standard
Accessories nameModel
USB CableTH26017
Multimeter Test CableTH26036
Optional
Accessories nameModel
Four Terminal Test LineTH26039
  • 生産ライン作業台
  • メンテナンス作業台
  • 教育実験室
  • 自動化テスト装置

仕様

Display4.3インチ カラー液晶
Measurement SpeedUp to 1000 times/s
DC Current
　100μA-100mA
　　Highest annual accuracy TCAL±5℃0.050+0.008
　　Highest temperature coefficient/℃0.0020+0.0005
　1A
　　Highest annual accuracy TCAL±5℃0.100+0.010
　　Highest temperature coefficient/℃0.0050+0.0010
　3A
　　Highest annual accuracy TCAL±5℃0.200+0.020
　　Highest temperature coefficient/℃0.0050+0.0020
　10A
　　Highest annual accuracy TCAL±5℃0.200+0.010
　　Highest temperature coefficient/℃0.0050+0.0010
Display Digits119999 digits reading
Measurement ParametersDC電圧、AC電圧、DC電流、AC電流、DC抵抗、静電容量、周波数、導通、ダイオード、温度
Display Mode直読、ヒストグラム、バーグラフ、トレンドチャート
Math Functionリセット機能、最小/最大/平均/標準偏差、dB、dBm
Common Features
　RangeAuto/Manual
　Trigger mode
　　LOCALAUTO/SINGLE/EXT
　　REMOTEIMMEDIATE/BUS/EXT
　Reading holdYes
　Limit measurementHI／LO／IN（PASS）、ビープ音つき
Technical Index確度：±（読み値の%＋レンジの%）、TCAL=25°C
DC Voltage
　Range/TestRange100.000mV-1000.00V
　Highest annual accuracy TCAL±5℃0.010+0.005
　Highest temperature coefficient/℃0.0005+0.0001
True RMS AC Voltage
　3-5Hz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃1.00+0.03
　　Highest temperature coefficient/℃0.100+0.003
　5-10Hz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃0.38+0.03
　　Highest temperature coefficient/℃0.035+0.003
　10Hz-20kHz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃0.10+0.03
　　Highest temperature coefficient/℃0.005+0.003
　20-50kHz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃0.15+0.05
　　Highest temperature coefficient/℃0.011+0.005
　50-100kHz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃0.63+0.08
　　Highest temperature coefficient/℃0.060+0.008
　100-300kHz
　　Range/TestRange100.000mV-750.000V
　　Highest annual accuracy TCAL±5℃4.00+0.50
　　Highest temperature coefficient/℃0.200+0.020
DC Resistance
　Range/TestRange10Ω-100MΩ
Test current:10mA-500nA
　Highest annual accuracy TCAL±5℃0.030+0.004
　Highest temperature coefficient/℃0.0006+0.0001
AC Current
　100μA-1A
　　3kHz-5kHz
　　　Highest annual accuracy TCAL±5℃0.20+0.04
　　　Highest temperature coefficient/℃0.015+0.006
　　5kHz-10kHz
　　　Highest annual accuracy TCAL±5℃0.20+0.04
　　　Highest temperature coefficient/℃0.030+0.006
　3A
　　3Hz-5kHz
　　　Highest annual accuracy TCAL±5℃0.25+0.04
　　　Highest temperature coefficient/℃0.015+0.006
　　5kHz-10kHz
　　　Highest annual accuracy TCAL±5℃0.25+0.04
　　　Highest temperature coefficient/℃0.030+0.006
　10A
　　3Hz-5kHz
　　　Highest annual accuracy TCAL±5℃0.3+0.04
　　　Highest temperature coefficient/℃0.015+0.006
　　5kHz-10kHz
　　　Highest annual accuracy TCAL±5℃0.3+0.04
　　　Highest temperature coefficient/℃0.030+0.006
Frequency
　3Hz-10Hz
　　Highest annual accuracy TCAL±5℃0.100
　　Highest temperature coefficient/℃0.0002
　10Hz-100Hz
　　Highest annual accuracy TCAL±5℃0.030
　　Highest temperature coefficient/℃0.0002
　100Hz-1MHz
　　Highest annual accuracy TCAL±5℃0.010
　　Highest temperature coefficient/℃0.0002
　Square wave
　　Highest annual accuracy TCAL±5℃0.010
　　Highest temperature coefficient/℃0.0002
Diode
　Range/TestRange5V, Test current:1mA
　Highest annual accuracy TCAL±5℃0.020+0.030
　Highest temperature coefficient/℃0.0010+0.0020
Breakover
　Range/TestRange1kΩ, Test current:1mA
　Highest annual accuracy TCAL±5℃0.030+0.030
　Highest temperature coefficient/℃0.0010+0.0020
Capacitance
　1.0000nF
　　Highest annual accuracy TCAL±5℃1.0+0.5
　　Highest temperature coefficient/℃0.02
　10.000nF-1.0000mF
　　Highest annual accuracy TCAL±5℃0.5+0.1
　　Highest temperature coefficient/℃0.02
　10.000mF
　　Highest annual accuracy TCAL±5℃1.0+0.5
　　Highest temperature coefficient/℃0.02
Temperature
　PT100(DIN/IEC751)
　　Highest annual accuracy TCAL±5℃±0.05°C
　5kΩ Thermistor
　　Highest annual accuracy TCAL±5℃±0.10°C

付属品・オプション

標準付属アクセサリ
名称型名
USB CableTH26017TH26017
Multimeter Test CableTH26036TH26036
オプション・アクセサリ
名称型名
Four Terminal Test LineTH26039TH26039
