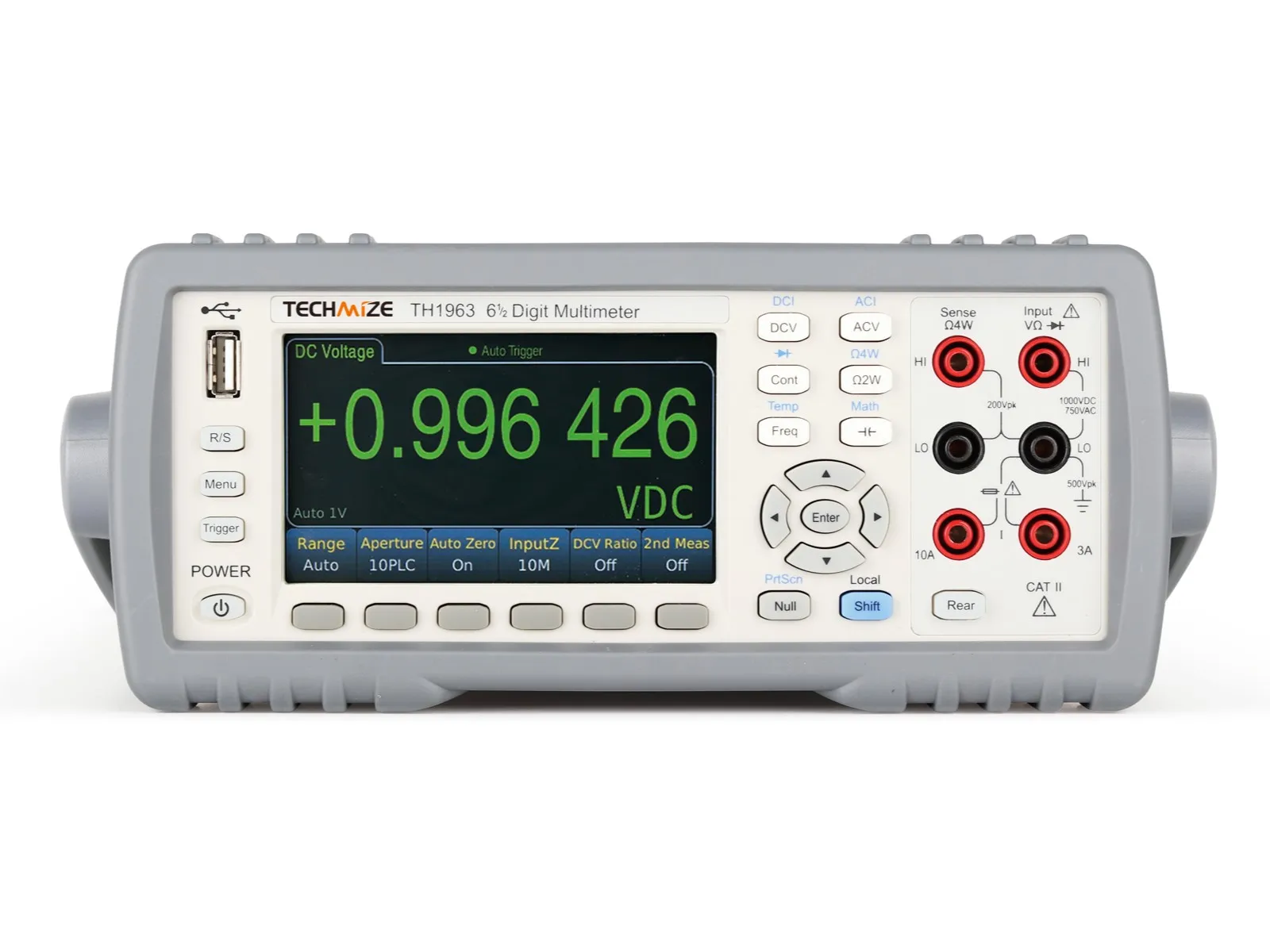

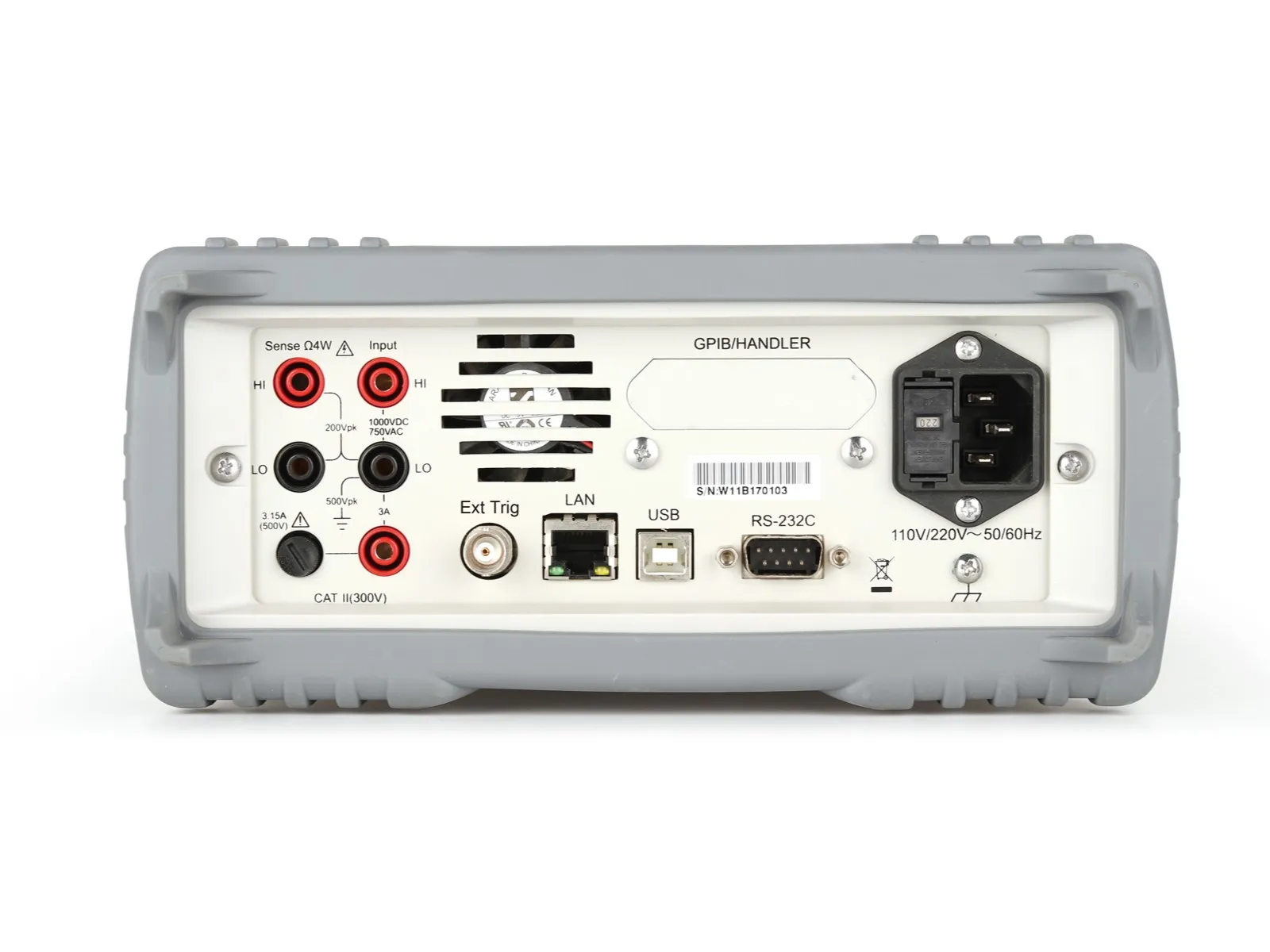

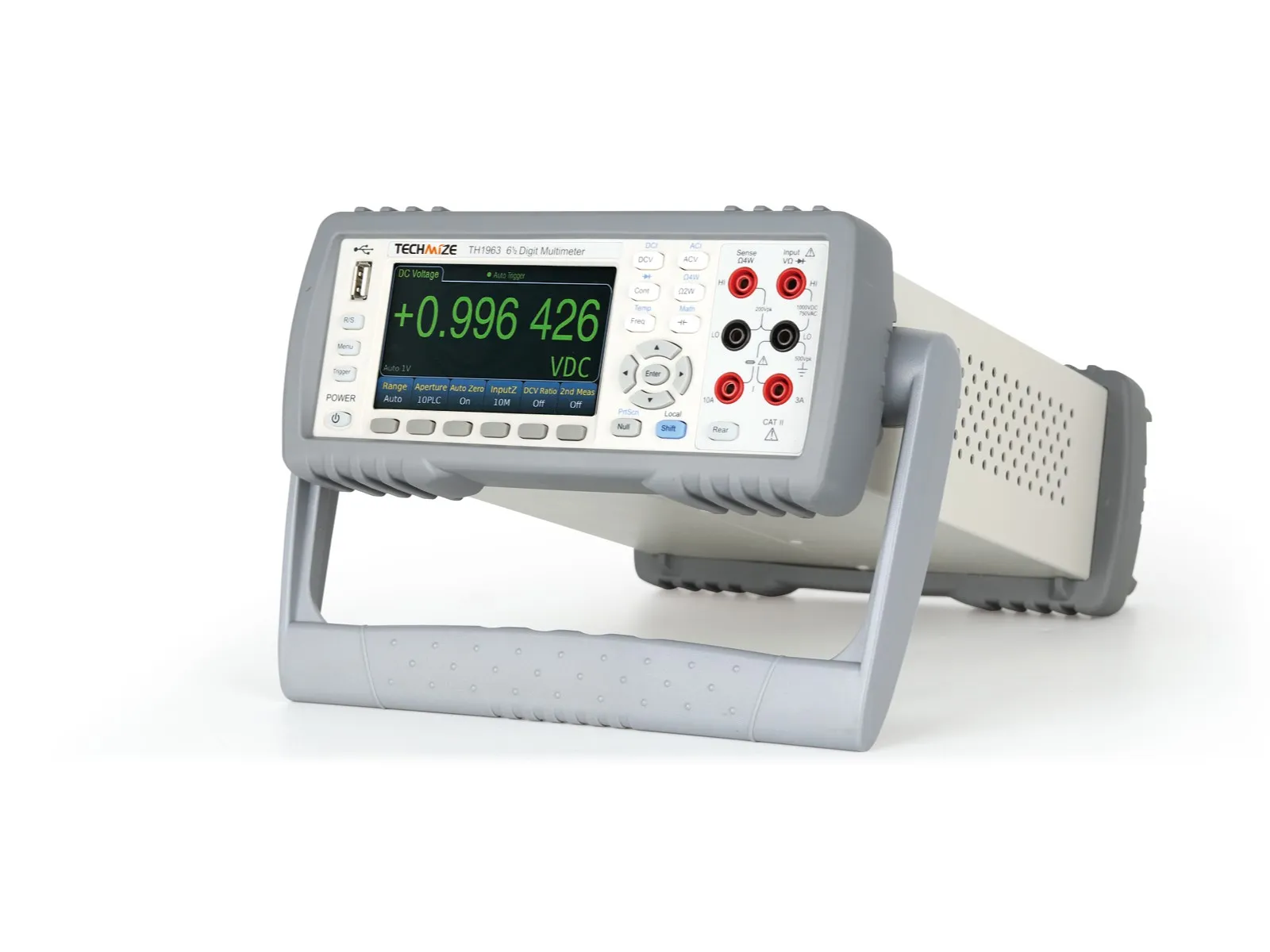

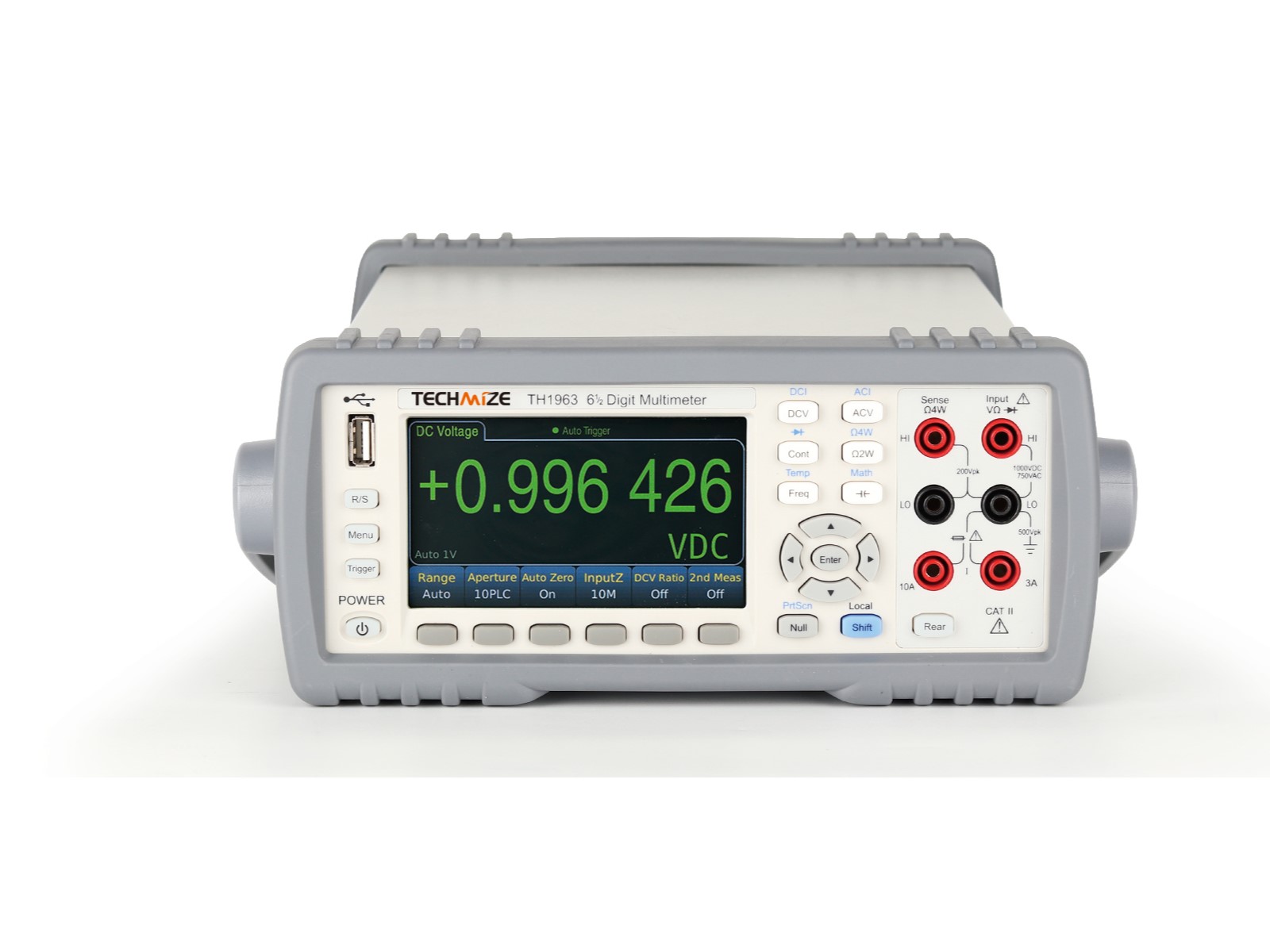

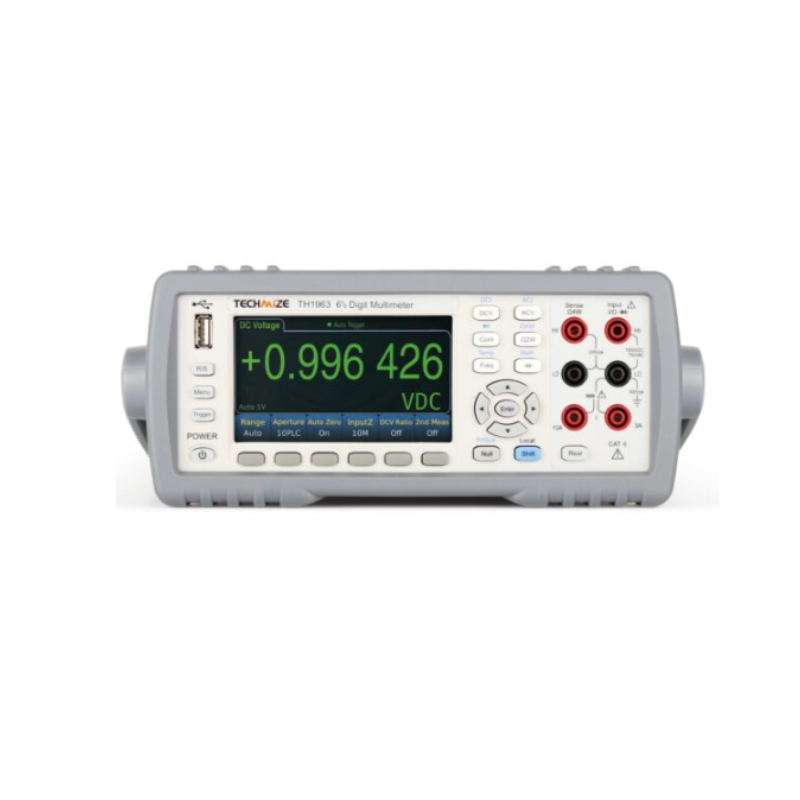

TH1963 デジタル・マルチメーター
PRODUCT
1 / 4
TH1963
デジタル・マルチメーター
販売価格（税抜）¥190,000
製品仕様
6½桁、最大1,200,000カウント、LCD表示、キャパシタンス測定
お電話でも承ります 03-6284-4428（平日9:00～18:00）
アプリケーション
- 生産ライン作業台
- メンテナンス作業台
- 教育実験室
- 自動化テスト装置
仕様
| ディスプレイ | 4.3インチ カラー液晶 | |||
|---|---|---|---|---|
| 最大カウント | TH1963 | 1199999 digits reading | ||
| 測定パラメータ | DC電圧、AC電圧、DC電流、AC電流、DC抵抗、静電容量、周波数、導通、ダイオード、温度 | |||
| 表示モード | 直読、ヒストグラム、バーグラフ、トレンドチャート | |||
| 測定速度 | Up to 1000 times/s | |||
| 演算機能 | リセット機能、最小/最大/平均/標準偏差、dB、dBm | |||
| 一般機能 | レンジ | Auto/Manual | ||
| トリガ・モード | LOCAL: AUTO/SINGLE/EXT. REMOTE:IMMEDIATE/BUS/EXT | |||
| ホールド | Yes | |||
| リミット測定 | HI／LO／IN（PASS）、ビープ音つき | |||
| 確度仕様 | 確度：±（読み値の%＋レンジの%）、TCAL=25°C | |||
| パラメータ | レンジ | 周波数 | 1年間の確度 TCAL±5°C | 度係数 /℃ |
| DC電圧 | 100.0000mV-1000.000V | 0.0035+0.0005 | 0.0005+0.0001 | |
| True RMS AC電圧 | 100.000mV-750.000V | 3-5Hz | 1.00+0.03 | 0.100+0.003 |
| 5-10Hz | 0.35+0.03 | 0.035+0.003 | ||
| 10Hz-20kHz | 0.06+0.03 | 0.005+0.003 | ||
| 20-50kHz | 0.12+0.05 | 0.011+0.005 | ||
| 50-100kHz | 0.60+0.08 | 0.060+0.008 | ||
| 100-300kHz | 4.00+0.50 | 0.200+0.020 | ||
| DC抵抗 | 10Ω-100MΩ Test current: 10mA - 500nA | 0.010+0.001 | 0.0006+0.0001 | |
| DC電流 | 100μA-100mA | 0.050+0.005 | 0.0020+0.0005 | |
| 1A | 0.100+0.010 | 0.0050+0.0010 | ||
| 3A | 0.200+0.020 | 0.0050+0.0020 | ||
| 10A | 0.120+0.010 | 0.0050+0.0010 | ||
| AC電流 | 100μA-1A | 3kHz-5kHz | 0.10+0.04 | 0.015+0.006 |
| 5kHz-10kHz | 0.10+0.04 | 0.030+0.006 | ||
| 3A | 3Hz-5kHz | 0.23+0.04 | 0.015+0.006 | |
| 5kHz-10kHz | 0.23+0.04 | 0.030+0.006 | ||
| 10A | 3Hz-5kHz | 0.15+0.04 | 0.015+0.006 | |
| 5kHz-10kHz | 0.15+0.04 | 0.030+0.006 | ||
| 周波数 | 3Hz-10Hz | 0.100 | 0.0002 | |
| 10Hz-100Hz | 0.030 | 0.0002 | ||
| 100Hz-1MHz | 0.010 | 0.0002 | ||
| Square wave | 0.010 | 0.0002 | ||
| ダイオード | 5V, Test current:1mA | 0.010+0.030 | 0.0010+0.0020 | |
| 導通 | 1kΩ, Test current:1mA | 0.010+0.030 | 0.0010+0.0020 | |
| キャパシタンス | 1.0000nF | 1.0+0.5 | 0.02 | |
| 10.000nF-1.0000mF | 0.5+0.1 | 0.02 | ||
| 10.000mF | 1.0+0.5 | 0.02 | ||
| 温度 | PT100(DIN/IEC 751) | ±0.05°C | ||
| 5 kΩ Thermistor | ±0.10°C | |||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| USBケーブル | TH26017 |  | ||||

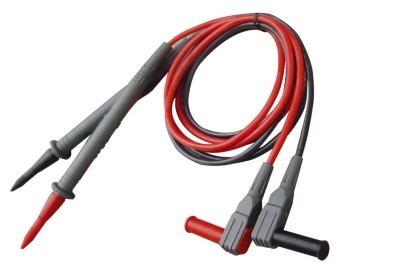

| マルチメーター・テスト・リード | TH26036 |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||

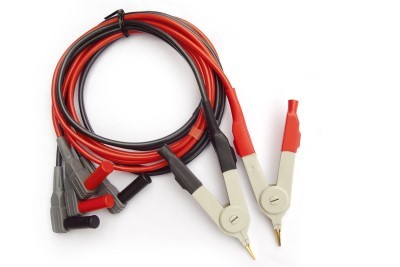

| 4端子テスト・リード | TH26039 |  | ||||
資料ダウンロード
資料は英語版です。日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
TH1963 についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
