TH2683A 絶縁抵抗計・接地抵抗計
PRODUCT
1 / 3
絶縁抵抗計・接地抵抗計
範囲: 100KΩ–10TΩ、テスト電圧: 1V-1000V、4.3インチ・タッチスクリーン、プログラム制御
お電話でも承ります 03-6284-4428（平日9:00～18:00）
TH2683シリーズの機種比較
全機種共通: 4.3インチ・タッチスクリーン、プログラム制御
| 型番 | 仕様（共通項目以外） | 販売価格（税込） |
|---|---|---|
| TH2683A（このページ） | 範囲: 100KΩ–10TΩ、テスト電圧: 1V-1000V | ¥198,000〜 |
| TH2683B | 範囲: 100KΩ–5TΩ、テスト電圧: 1V-500V | ¥154,000〜 |
特長
- 範囲: 100kΩ–10TΩ
- テスト電圧: 1V-1000V
- 4.3インチ・タッチスクリーン
- プログラム制御
製品紹介

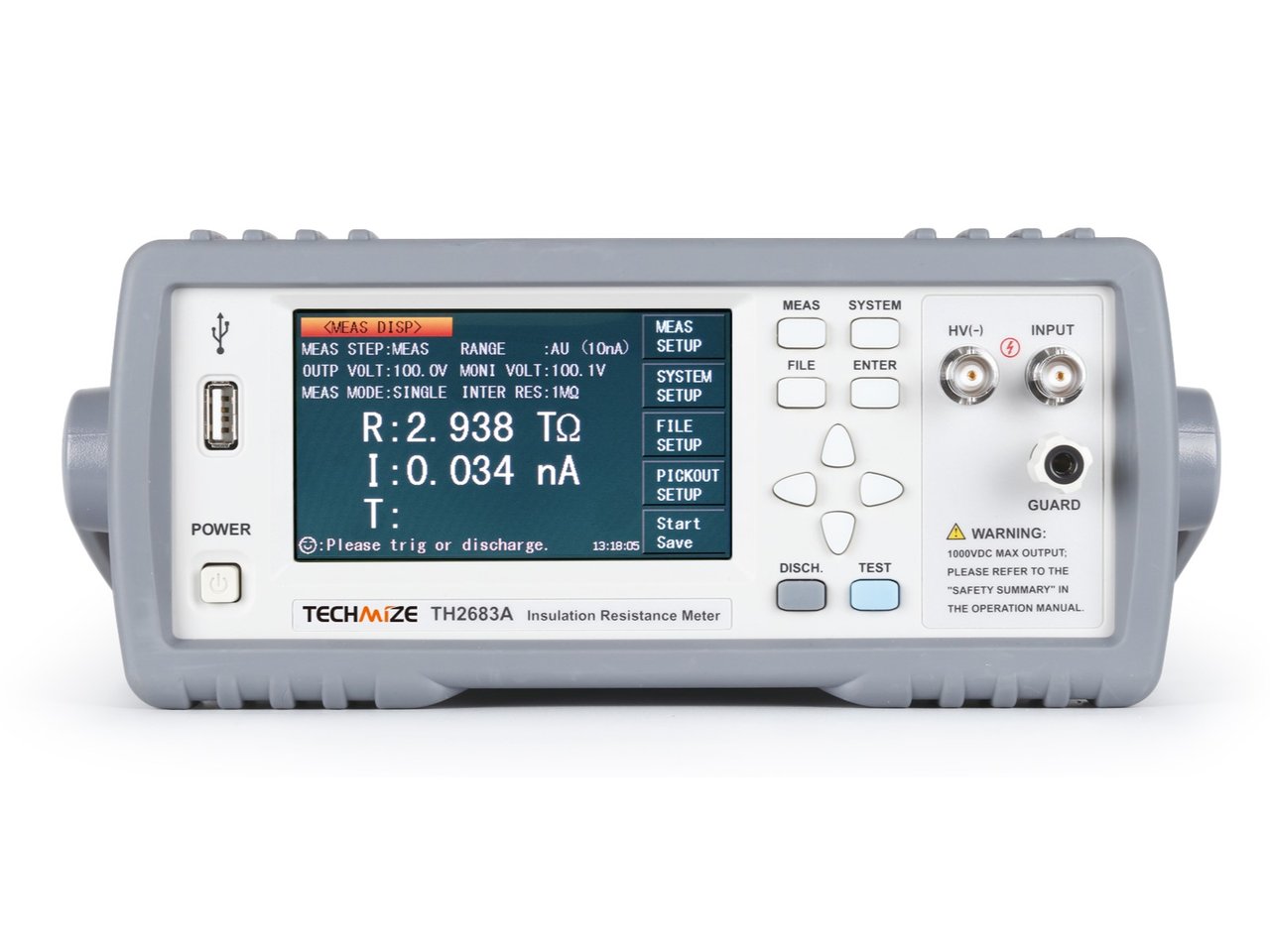

タッチ対応のカラーLCD画面とユニークな絶縁抵抗/漏れ電流の二重テスト機能を備えたTH2683A/TH2683B絶縁抵抗計は、電子部品（特にコンデンサ）、誘電体材料、機器、ワイヤ、ケーブルなどの絶縁特性の迅速な測定に使用されるインテリジェント測定器です。
TH2683A/TH2683Bは、ソーティング出力と外部の単一パルス信号入力インターフェースを備えており、生産ラインでの運用に対応します。搭載された通信インターフェースを使用すると、マイクロコンピュータから機器のすべての機能をリモート操作できます。この機器は高い耐ノイズ性を持っており、測定をより信頼性の高いものにします。
■製品紹介
タッチ対応のカラーLCD画面とユニークな絶縁抵抗/漏れ電流の二重テスト機能を備えたTH2683A/TH2683B絶縁抵抗計は、電子部品とコンポーネント（特に容量）、誘電体材料、機器、ワイヤ、ケーブルなどの絶縁特性の迅速な測定に使用されるインテリジェント測定器です。
TH2683A/TH2683Bは、ソーティング出力と外部の単一パルス信号入力インターフェースを備えており、パイプライン操作を容易にします。搭載された通信インターフェースを使用すると、マイクロコンピュータを介して機器のすべての機能の現地操作が可能です。この機器は強力なジャミング防止機能を持っており、測定をより信頼性の高いものにします。
Specifications
| Model | TH2683A | TH2683B |
| Resistance Test | ||
| Test Range | 100kΩ - 10TΩ | 100kΩ - 5TΩ |
| Test Accuracy | I＞10nA: ±2%, I≤10nA: ±5% | |
| Current Test | ||
| Test Range | Range1: 100uA - 1mA, input internal resistance: 10kΩ, Range2: 10uA - 100uA, input internal resistance: 10kΩ, Range3: 1uA - 10uA, input internal resistance: 10kΩ, Range4: 100nA - 1uA, input internal resistance: 10kΩ, Range5: 10nA - 100nA, input internal resistance: 1MΩ, Range6: 1nA - 10nA, input internal resistance: 1MΩ. | |
| Test Accuracy | ±2%+3pA | |
| Voltage Test | ||
| Range | 1V - 1000V | 1V - 500V |
| Accuracy | Voltage≥10V: ±1%+1V, Voltage＜10V: ±10%+0.1V. | |
| Current Limit | 10mA | |
| Switch | Turn it on or off manually on the front panel, or through the built-in timer control or remote control. | |
| Charging Time | 0～999s, programmable. | |
| Test Delay | 0～999s, programmable. | |
| Test Speed | Fast: ≤30ms, Slow: ≤60ms. | |
| Comparator Function | 4 bins: 3-bin pass, 1 bin fail. | |
| Range Mode | Auto, Hold. | |
| Storage | Internal storage, USB. | |

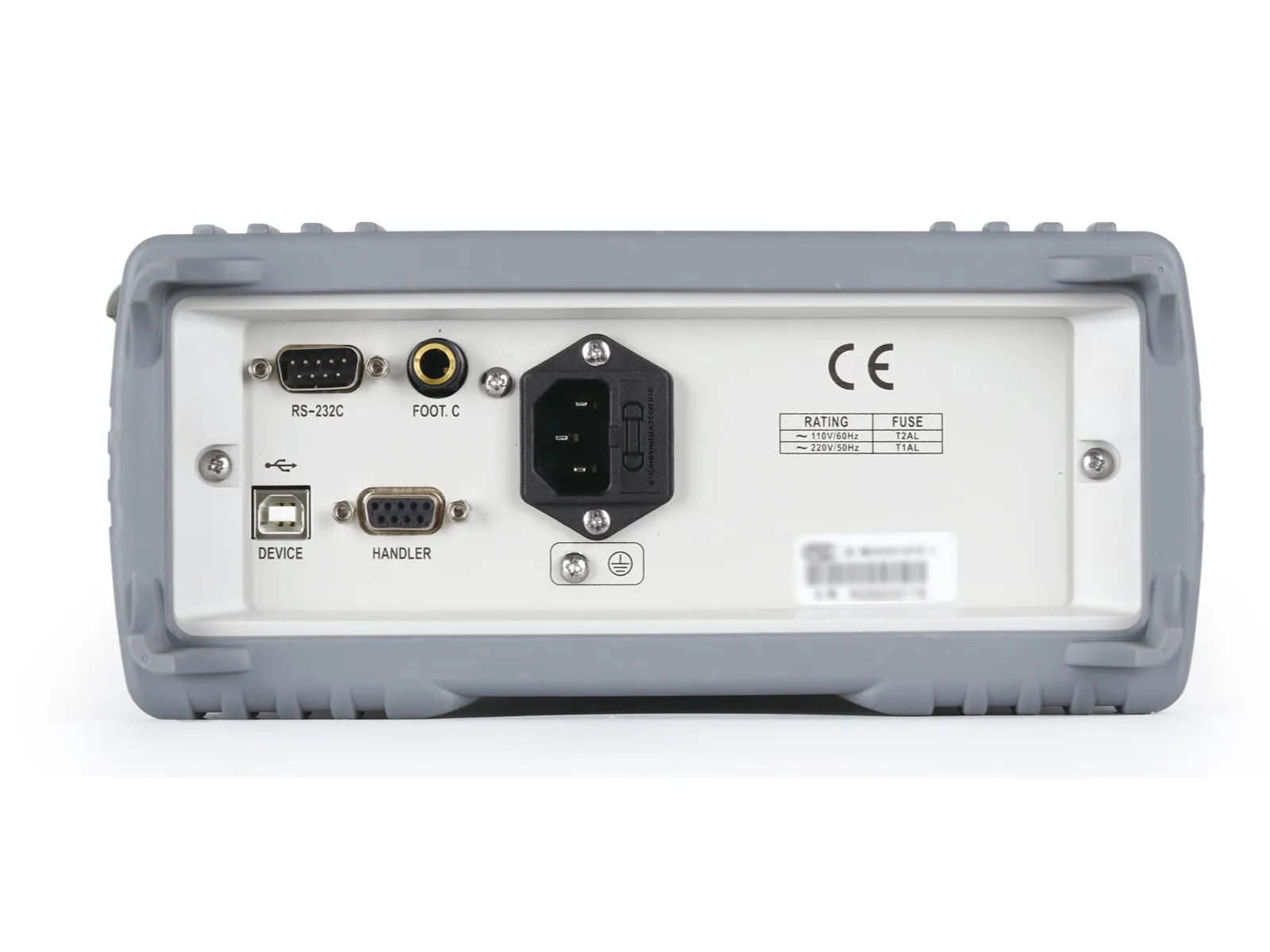

| Standard Interface | RS232C, USB HOST, USB DEVICE, HANDLER. | |
| General Technical Parameter | ||
| Working Humidity | 10℃～40℃，≤90%RH | |
| Power Requirement | 90～121V AC (60Hz) or 198～242V AC (50Hz) | |
| Power | ＜50VA | |
| Volume | 235mmX104mmX360mm | |
| Weight | 3.6kg | |
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Test Cable at both End | TH26004B |  | ||||
仕様
| 型番 | TH2683A | TH2683B |
|---|---|---|
| インターフェース | RS232C, USB HOST, USB DEVICE, HANDLER. | |
| 寸法 | 235mmX104mmX360mm | |
| 重量 | 3.6kg | |
| 消費電力 | ＜50VA | |
| ストレージ | Internal storage, USB. | |
| コンパレータ機能 | 4 bins: 3-bin pass, 1 bin fail. | |
| レンジモード | Auto, Hold. | |
| 抵抗測定 | ||
| 範囲 | 100kΩ – 10TΩ | 100kΩ – 5TΩ |
| 確度 | ||
| I＞10nA | ±2% | |
| I≤10nA | ±5% | |
| 電圧測定 | ||
| 範囲 | 1V – 1000V | 1V – 500V |
| 確度 | ||
| Voltage≥10V | ±1%+1V | |
| Voltage＜10V | ±10%+0.1V. | |
| 電流測定 | ||
| 範囲 | ||
| Range1 | 100μA – 1mA, input internal resistance: 10kΩ | |
| Range2 | 10μA – 100μA, input internal resistance: 10kΩ | |
| Range3 | 1μA – 10μA, input internal resistance: 10kΩ | |
| Range4 | 100nA – 1μA, input internal resistance: 10kΩ | |
| Range5 | 10nA – 100nA, input internal resistance: 1MΩ | |
| Range6 | 1nA – 10nA, input internal resistance: 1MΩ | |
| 確度 | ±2%+3pA | |
| 測定時間 | ||
| Fast | ≤30ms | |
| Slow | ≤60ms. | |
| 電源 | 90～121V AC (60Hz) or 198～242V AC (50Hz) | |
| 動作温湿度 | 10℃～40℃，≤90%RH | |
| 電流リミット | 10mA | |
| 測定ディレイ | 0～999s, programmable. | |
| 電圧測定 | ||
| スイッチ | Turn it on or off manually on the front panel, or through the built-in timer control or remote control. | |
| チャージ時間 | 0～999s, programmable. | |
付属品・オプション
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テストリード | TH26004B | | ||||
資料ダウンロード
日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
TH2683A についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
