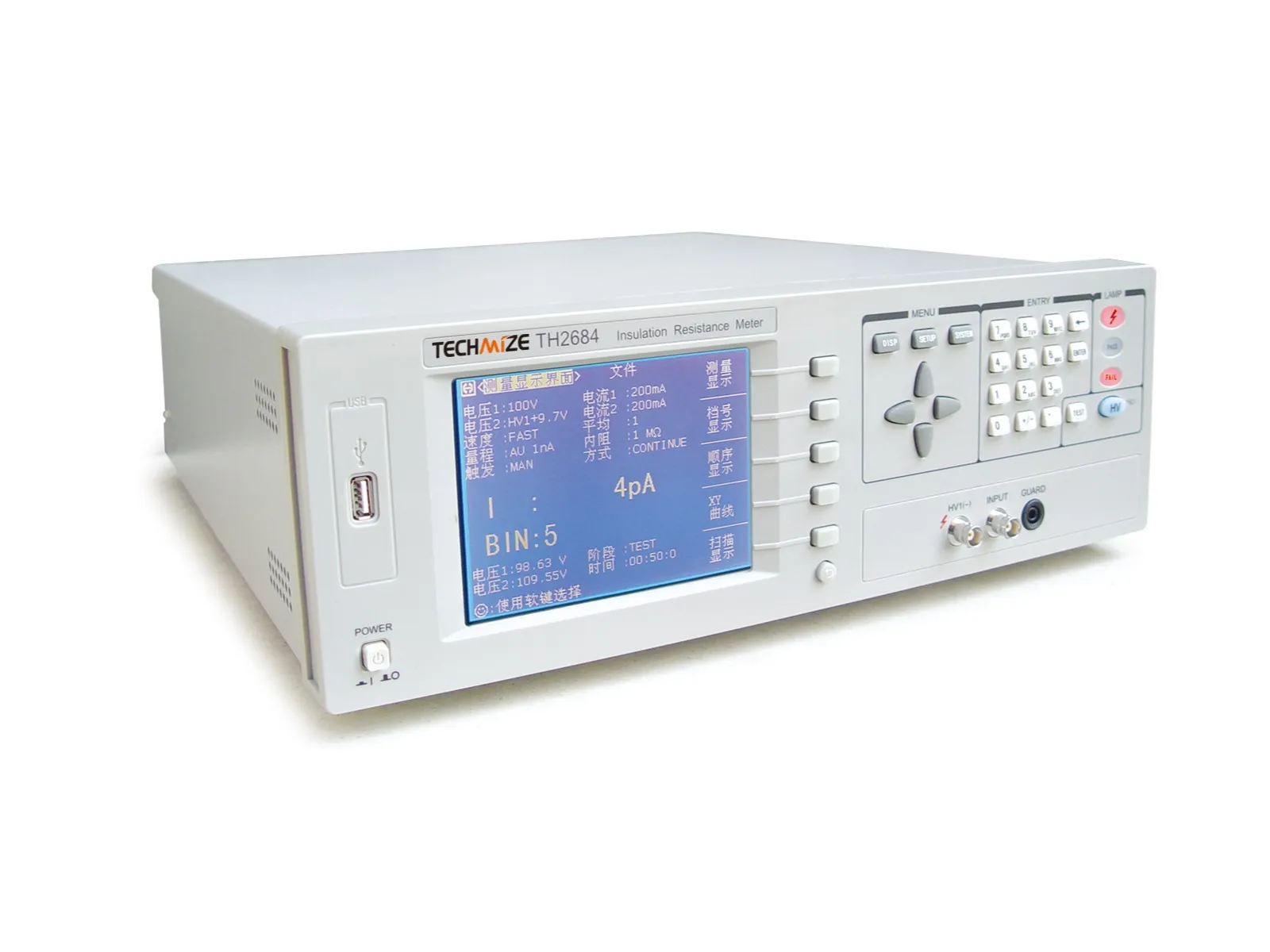

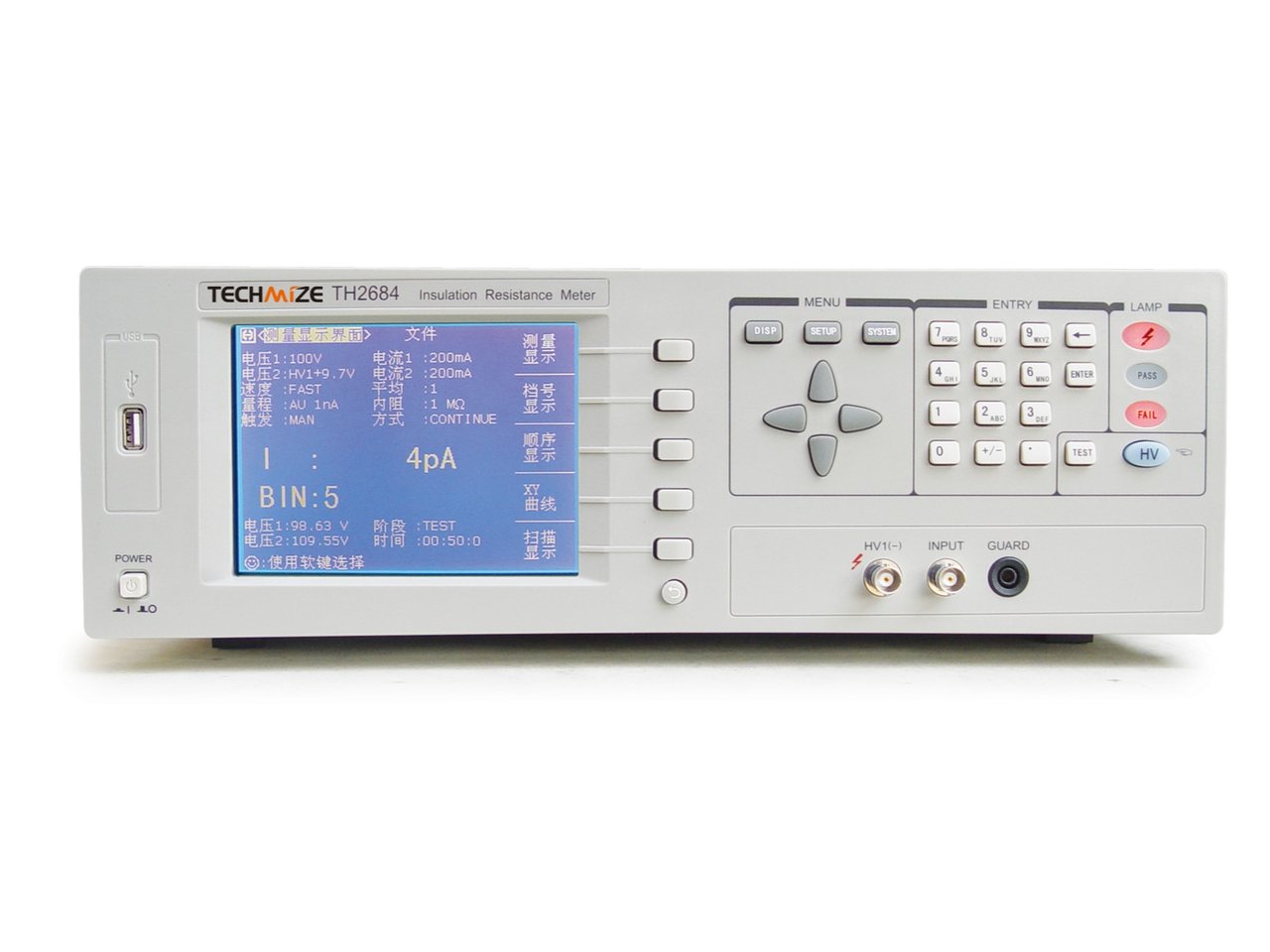

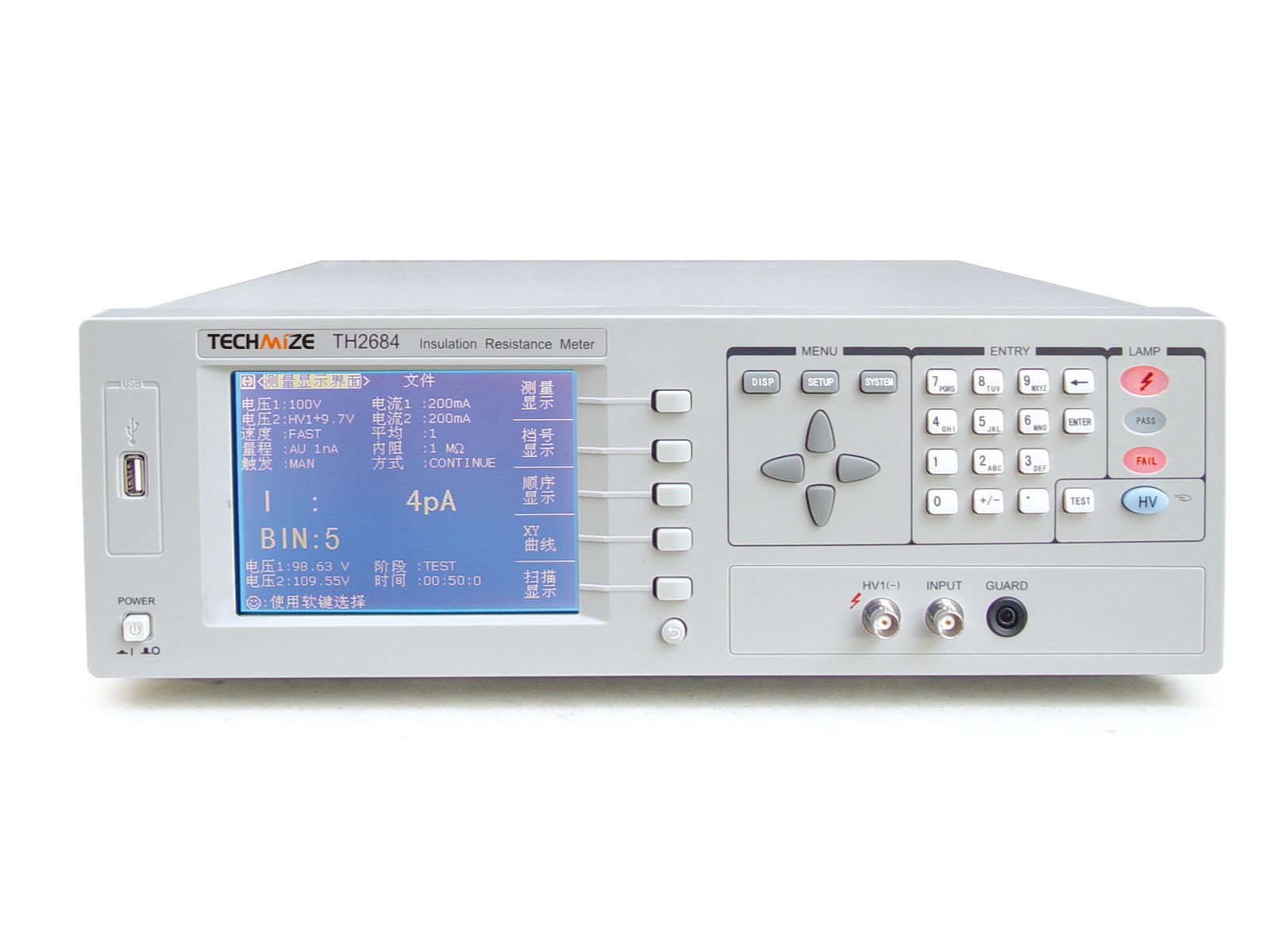

TH2684 絶縁抵抗計
PRODUCT
1 / 4
絶縁抵抗計
範囲: 10kΩ–50TΩ、テスト電圧: 10V-500V、2系統電圧出力、チャージ電流: 2mA, 25mA, 200mA
お電話でも承ります 03-6284-4428（平日9:00～18:00）
製品紹介
TH2684/TH2684AハイプレシジョンIRテスターは、電子部品、誘電体材料、機器、ケーブルなどのIR特性の迅速な測定に使用されるインテリジェント測定器です。大型LCDとユーザーフレンドリーなメニューが、より簡単な操作を提供します。
この機器は特にコンデンサのIRテスト用に設計されており、TH2684/TH2684Aは次の方法を使用して迅速な測定を実現できます：
1.選択可能な内部入力インピーダンス：電流が10nAを超える場合、10kΩの入力インピーダンスのみ使用できます。電流が10nA未満の場合、10kΩまたは1MΩのインピーダンスを選択できます。
2.ビルトインのデュアル電圧出力を備えて、TH2684は大容量コンデンサを充電できます。デュアル電圧出力により、TH2684は最大500V、200mAのプリチャージ電圧を出力できます。電圧フォローモードでは、プリチャージ電圧がテスト電圧に従って調整されます。これらの機能により、コンデンサ材料の完璧な充電が確保されます。
3.TH2684Aは、誘電体材料を完全に充電するために1000V、100mAの電圧を出力できます。さらに、ユーザーはTH2684/TH2684Aで最大18ステップまでのシーケンス測定ステップ（充電、待機、テスト、放電など）をプログラムできます。各ステップは最大100秒間続行できます。
TH2684/TH2684Aには独自の接触検出機能が備わっています。コンデンサやケーブルなどのコンデンサ材料の場合、接触検出機能により、テスト対象コンポーネントの接触を検出できます。さらに、この検出機能はテスト時間を増やしません。
TH2684にはRS232、USBデバイス、スキャンおよびハンドラのインターフェースが装備されています。ハンドラインターフェースは自動テストシステムの利便性を提供し、スキャンインターフェースはコンポーネントの大量測定に役立ちます。ユーザーはスキャナを使用してコンポーネントの測定を高速化できます。
仕様
| 型名 | TH2684 | TH2684A |
|---|---|---|
| 抵抗測定 | ||
| 範囲 | 10kΩ to 50TΩ | 10kΩ to 100TΩ |
| 確度 | Test current > 100pA: 2% Test current ≤ 100 pA: 2% ± Vtest/2pA | |
| 電流測定 | ||
| 範囲 | Range 1 :100μA – 1mA , Internal Input impedance 10 kΩ | |
| Range 2 :10μA – 100μA , Internal Input impedance 10 kΩ | ||
| Range 3 :1μA – 10μA , Internal Input impedance 10 kΩ | ||
| Range 4 :100nA – 1μA , Internal Input impedance 10 kΩ | ||
| Range 5 :10nA – 100nA, Internal Input impedance 10 kΩ | ||
| Range 6 :1nA – 10nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
| Range 7 :10pA – 1nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
| 確度 | 2% ± 2pA | |
| 測定電圧 | ||
| 範囲 | 10 to 500V, 1V resolution | 10 to 1000V, 1V resolution |
| 確度 | 1% of readout,or ± 1V | |
| ソース抵抗 | 200Ω | |
| 電流リミット | 2,25,or 200mA | 2, 25 , or 100mA |
| 電圧出力 | Manually turn on or off on front panel, or controlled by built-in timer, or by remote control. | |
| タイミング | Programmable charge time: 0 to 1000s | |
| 測定ディレイ | 0 to 1000s programmable | |
| 放電抵抗 | 2kΩ | |
| 放電時間 | t = 0.03 x Cx (in μF), when Vtest falls to 1% of the test level. | |
| 測定時間 | ||
| トリガ・モード | Single measurement: < 100ms(exclude charge time)Average up to 100 measurements:<100+ (N-1) x 100 ms (exclude charge) | |
| 連続モード | Direct readout: 100ms – 10000ms depending on average number | |
| コンパレーター | 4 bins:(3 bins for PASS, 1 bin for FAIL) | |
| レンジ・モード | Auto, Hold | |
| アベレージ回数 | 1 to 100 | |
| メモリ | 20 sets of setup values can be stored. | |

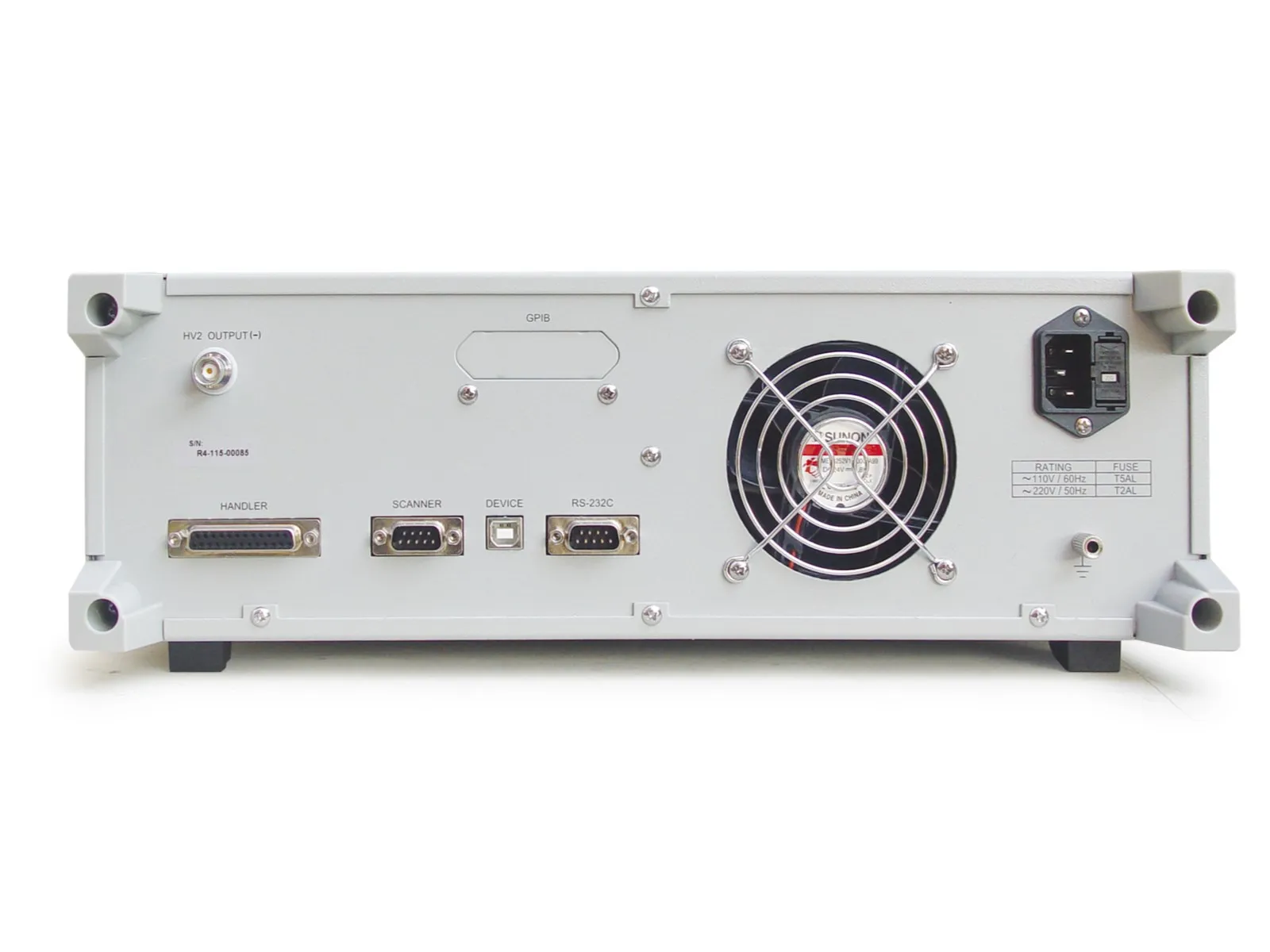

| インターフェース | GPIB (optional), RS232C, HANDLER interface output, USBDEVICE ( USBTMC and USBCDC support), USBHOST, SCANNING | |
| 動作温湿度 | 10°C – 40°C, ≤90%RH |
|---|---|
| 電源 | 90 to 130 V AC(60Hz) or 198 to 260V AC(50HZ) |
| 消費電力 | TH2684: 250W TH2684A: 150W |

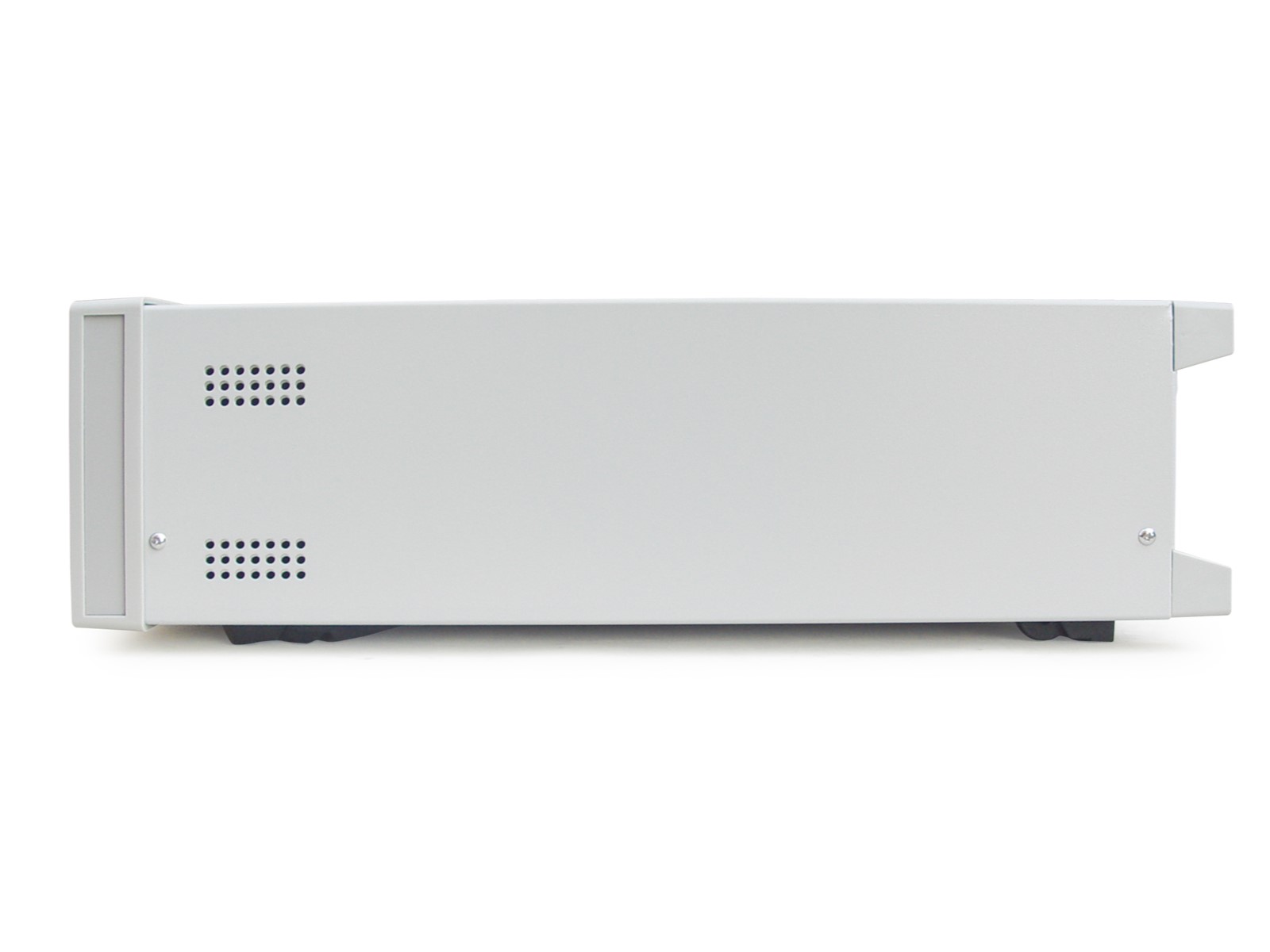

| 寸法 (W×H×D) | 430mm×400mm×130mm |
| 重量 | TH2684 : 14kg TH2684A: 10kg |
