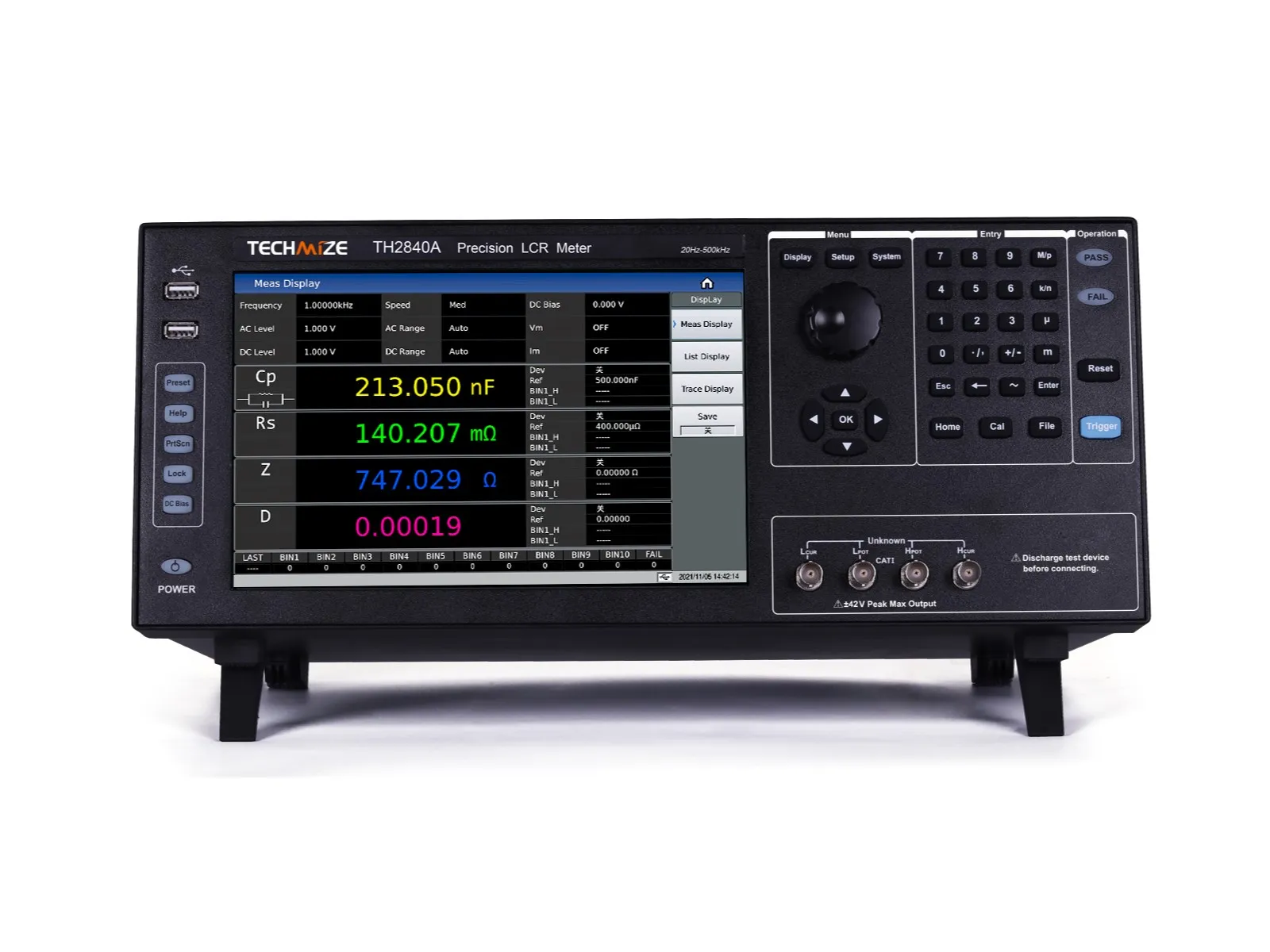

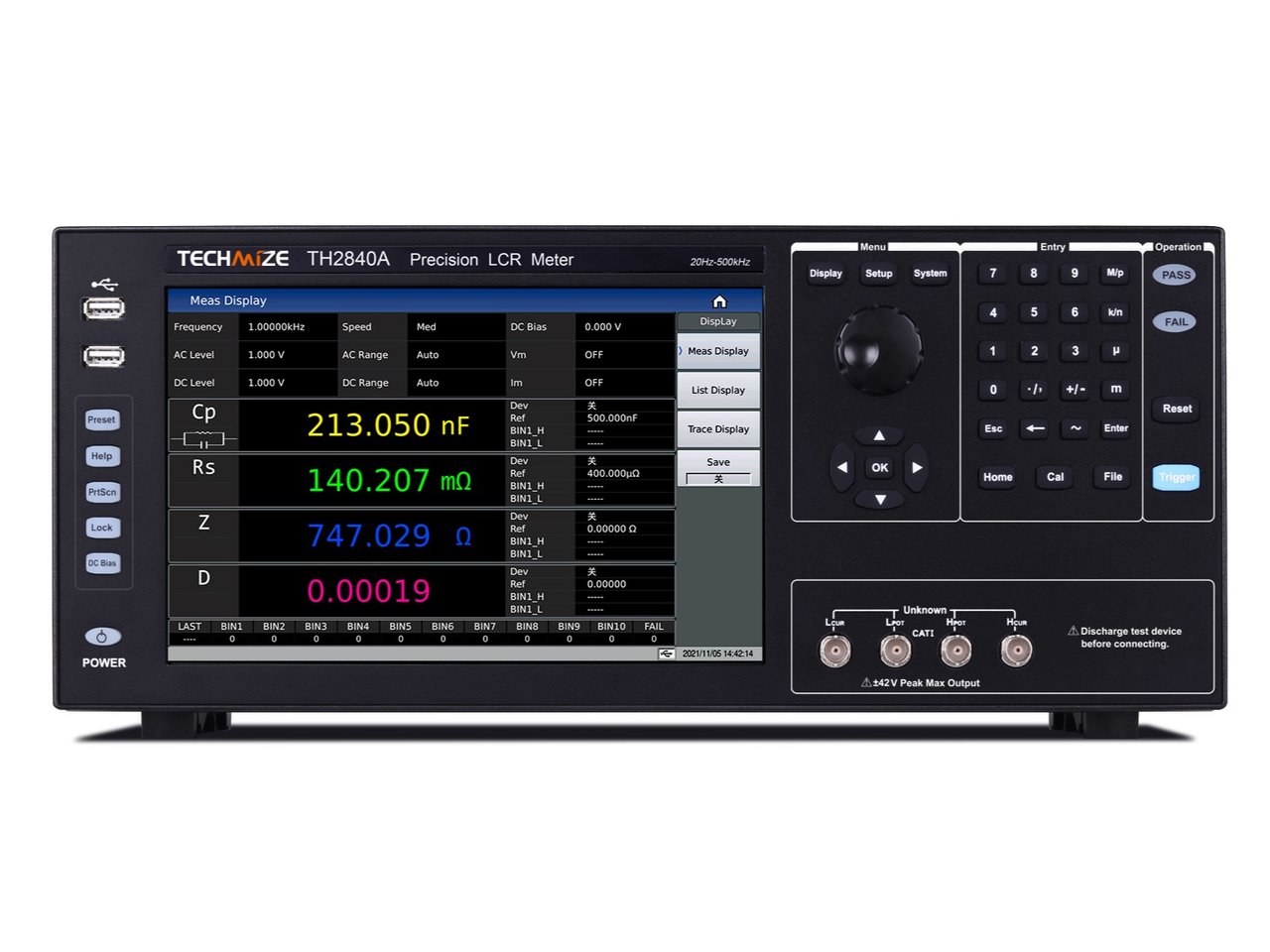

TH2840A LCRメーター
PRODUCT
1 / 3
TH2840A
LCRメーター
販売価格（税抜）¥850,000
製品仕様
最高確度: 0.05%、テスト周波数: 20Hz-500kHz、テスト電圧: 5mV-20V、DCバイアス: ±40V/100mA、独立電流源: ±2A、4パラメータ測定、201点リスト・スイープ、マルチ・パラメータ・グラフィック解析、10.1インチ・タッチスクリーン、DCR
お電話でも承ります 03-6284-4428（平日9:00～18:00）
仕様
| 型名 | TH2840A | TH2840B | ||
|---|---|---|---|---|
| ディスプレイ | ディスプレイ | 10.1″Touch Screen | ||
| アスペクト比 | 16:9 | |||
| 解像度 | 1280×RGB×800 | |||
| パラメータ | テスト・モード | Four Parameter Selectable | ||
| AC | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC | |||
| DC | RDC, VDC, IDC | |||
| 周波数 | 範囲 | 20Hz-500kHz | 20Hz-2MHz | |
| 確度 | 0.01% | |||
| 分解能 | 0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz ) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| ACテスト信号モード | 規定値 (ALC OFF) | テスト端子開放時のHcur電圧を設定値とする | ||
| テスト端子短絡時にHcurから流れる電流を設定値とする | ||||
| コンスタント (ALC ON) | DUTにかかる電圧を設定値に保つ | |||
| DUTに流れる電流を設定値に保つ | ||||
| テスト・レベル | AC電圧 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms | |
| F＞1MHz 5mVrms-15Vrms | ||||
| 確度 | ±（10%×設定値+2mV）（AC≤2Vrms） | |||
| ±（10%×Set Value+5mV）（AC＞2Vrms） | ||||
| 分解能 | 1mVrms（5mVrms-0.2Vrms） | |||
| 1mVrms（0.2Vrms-0.5Vrms） | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| AC電流 | 50μArms-100mArms | |||
| 分解能 (100Ω内部抵抗) | 10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| RDCテスト | 電圧 | 100mV-20V | ||
| 分解能 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 電流 | 0mA-100mA | |||
| 分解能 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| DCバイアス | 電圧 | 0V-±40V | ||
| 確度 | AC=<2V 1%× Set Value+5mV | |||
| AC>2V 2%×Set Value+8mV | ||||
| 分解能 | 1mV(0V-1V) | |||
| 10mV(±1V- ±40V) | ||||
| 電流 | 0mA-±100mA | |||
| 分解能 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| ビルトイン電流ソース | 電流 | 0mA-2A | ||
| 確度 | I>5mA ±（2%×Set Value+2mA） | |||
| 分解能 | 1mA | |||
| テスト端子 | Four Terminal Pair | |||
| テスト・ケーブル長 | 0m, 1m | |||
| 出力インピーダンス | 30Ω, ±4%@1kHz | |||
| 100Ω, ±2%@1kHz | ||||
| 偏差測定機能 | 公称値からの絶対偏差Δ、公称値からの百分率偏差Δ% | |||
| 測定等価回路 | Series, Parallel | |||
| 補正機能 | OPEN, SHORT, LOAD | |||
| アベレージング | 1-255 | |||
| レンジ選択 | AUTO, HOLD | |||
| レンジ | LCR | 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ | ||
| Rdc | 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ | |||
| 測定時間 (ms) | Fast+: 0.56ms | |||
| Fast:3.3ms | ||||
| Middle: 90ms | ||||
| Slow: 220ms | ||||
| 最高確度 | 0.05%（詳細は取扱説明書参照） | |||
| 測定表示範囲 | ||||
| Cs, Cp | 0.00001pF-9.99999F | |||
| Ls, Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R, Rs, Rp, X, Z, RDC | 0.001mΩ-99.9999MΩ | |||
| G, B, Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
| リスト掃引 | ポイント数 | 201ポイント。ポイントごとにアベレージ回数を設定でき、個別に選別可能 | ||
| パラメータ | テスト周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流（100mA）、DCバイアス電流（2A） | |||
| トリガ・モード | シーケンス（SEQ）：1回のトリガで全掃引ポイントを測定し、/EOM/INDEXは1回のみ出力 | |||
| Step STEP: Perform a sweep point measurement each time it is triggered, and each point outputs /EOM/INDEX, but the list sweep comparator result is only output at the last /EOM | ||||
| そのほかの特徴 | 1. 掃引パラメータ・テストパラメータの一括コピー機能 | |||
| 2. 掃引ポイントごとに遅延時間を設定可能 | ||||
| コンパレーター機能 | 掃引ポイントごとに最大4つのテストパラメータを測定し、各パラメータに上下限を設定できます。全パラメータが範囲内ならPASS、そうでなければFAILを出力します（上下限未設定の場合は判定しません） | |||
| トレース掃引 | ポイント数 | 51, 101, 201, 401, 801 Optional | ||
| 測定結果 | 各パラメータの極値と、カーソル位置の掃引パラメータ値および対応するテストパラメータ値 | |||
| トレース数 | テストパラメータを1〜4つ任意に選択でき、掃引カーブは1画面・2画面・4画面に分割表示できます | |||
| 表示範囲 | リアルタイム自動／固定 | |||
| 座標軸 | Logarithmic, linear | |||
| 掃引パラメータ | 周波数、AC電圧、AC電流、DCバイアス電圧／DCバイアス電流（100mA）／DCバイアス電流（2A） | |||
| トリガ・モード | シングル | 1回のトリガで開始から終了までの掃引を実行し、次のトリガで新しい掃引を開始します | ||
| 連続 | 開始ポイントから終了ポイントまでを無限ループで掃引 | |||
| 測定結果のセーブ | Graphics, files | |||
| コンパレーター | Bin | 10Bin, PASS, FAIL | ||
| Bin偏差設定 | 偏差値、百分率偏差、オフ | |||
| Binモード | Tolerance, continuous | |||
| Binカウント | 0-99999 | |||
| 識別 | 各ファイルに最大4つのパラメータ上下限を設定できます。4つの測定結果がすべて設定範囲内なら該当ファイル番号を表示し、最大ファイル番号の範囲を超えるとFAILを表示します。上下限のないパラメータは自動的に無視されます | |||
| PASS/FAIL表示 | Bin1〜10に該当すると前面パネルのPASSランプ、それ以外はFAILランプが点灯 | |||
| データ・キャッシュ | 測定結果201件を一括読み出し可能 | |||
| セーブ/リコール | 内部 | 約100MBの不揮発メモリにテスト設定ファイルを保存 | ||
| 外部USB | テスト設定ファイル、画面キャプチャ、記録ファイル | |||
| キーボード・ロック | 前面パネルのキーロック対応（その他機能は拡張予定） | |||

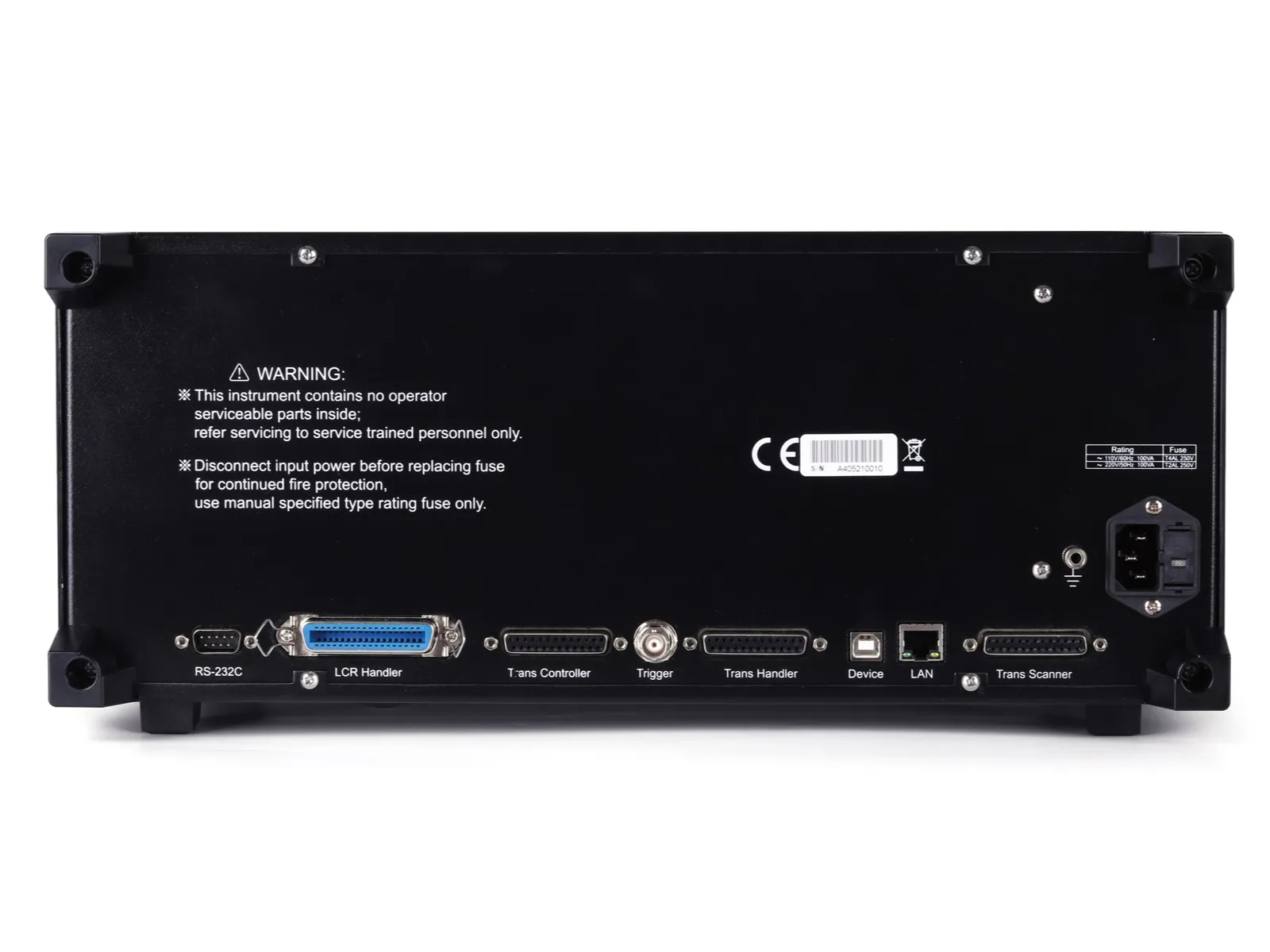

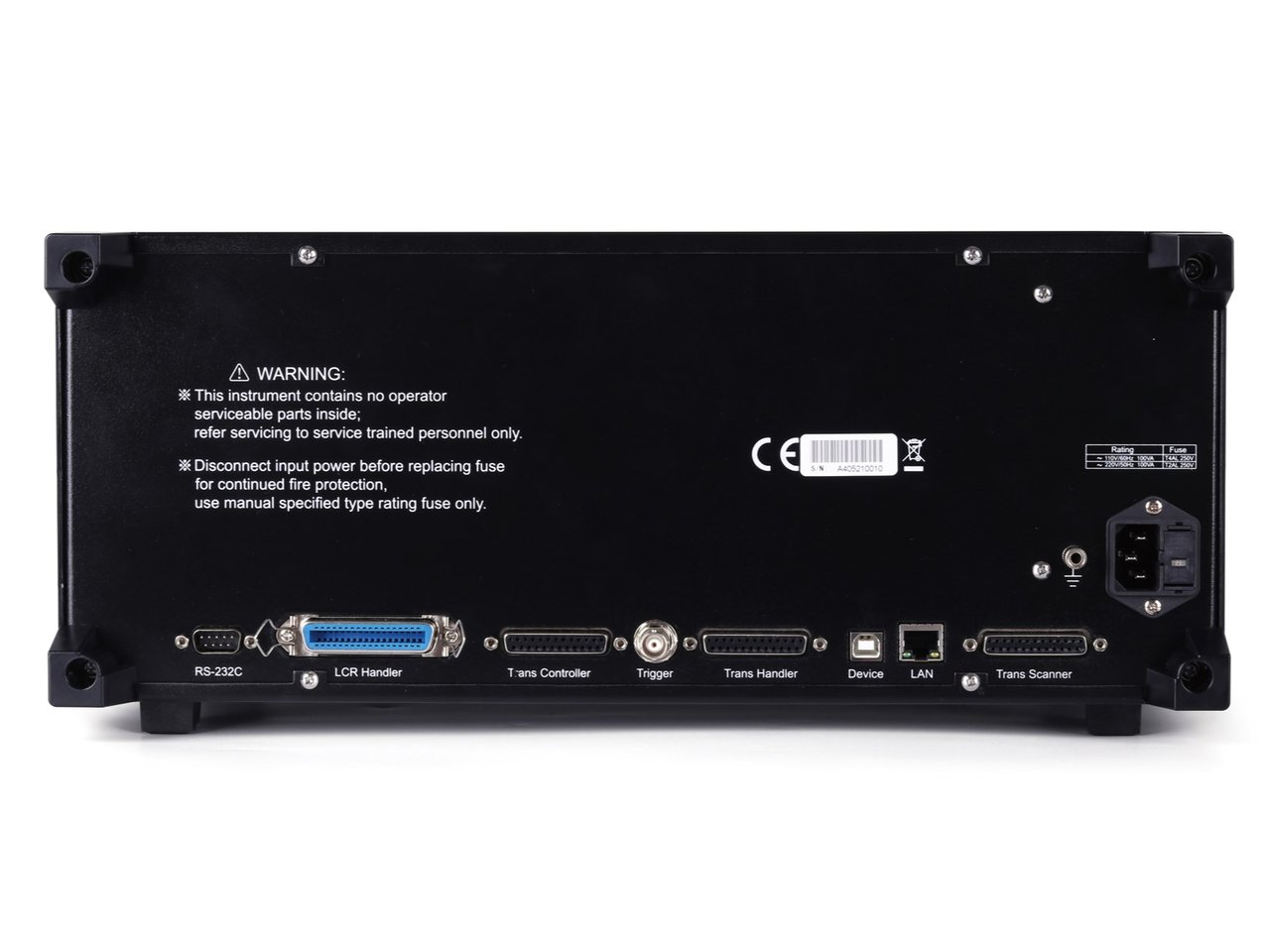

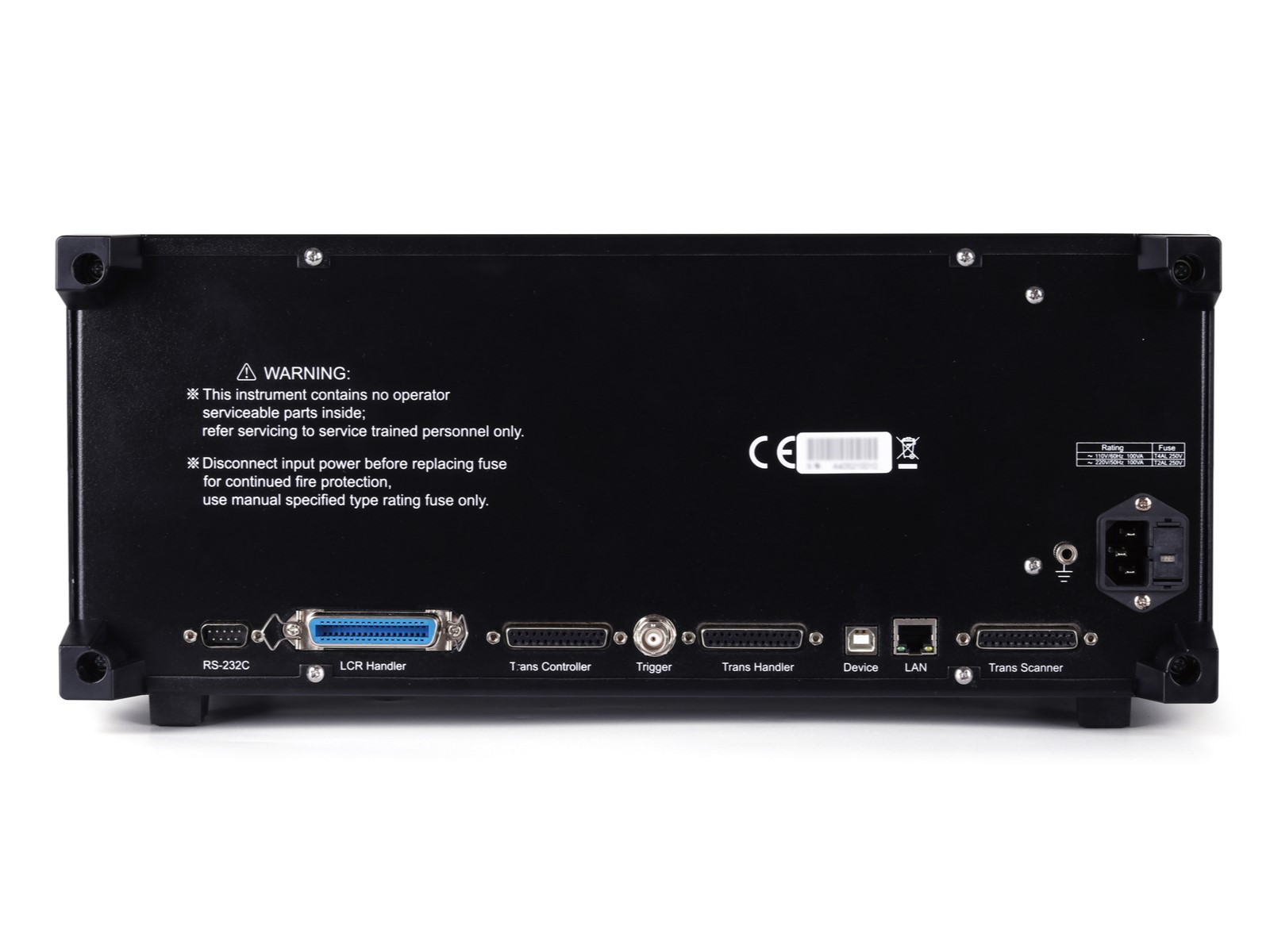

| インターフェース | USBホスト | USB HOSTポート×2。マウスとキーボードを同時に接続可能（USBメモリは同時に1本のみ） | ||
| USBデバイス | USBデバイスポート：小型Bタイプ（4接点）。USB TMC-USB488およびUSB2.0準拠。外部コントローラ接続用 | |||
| LAN | 10/100M Ethernet adaptive | |||
| ハンドラー | ビン信号出力用 | |||
| 外部DCバイアス・コントロール | Support TH1778A | |||
| RS232C | Standard 9-pin, cross | |||
| RS485 | 改造対応、または外付けのRS232-RS485変換モジュールで対応 | |||
| 起動後の暖機時間 | 60 Minutes | |||
| 電源 | 100-120VAC/198-242VAC Option, 47-63Hz | |||
| 消費電力 | More than 130VA | |||
| 寸法 (WxHxD) mm | 430x177x265 | |||
| 重量 (kg) | 11kg | |||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26048 |  | ||||
| ショート治具 | TH26010 |  | ||||
| ケルビン・テストリード・テスト・フィクスチャ | TH26011BS |  | ||||
