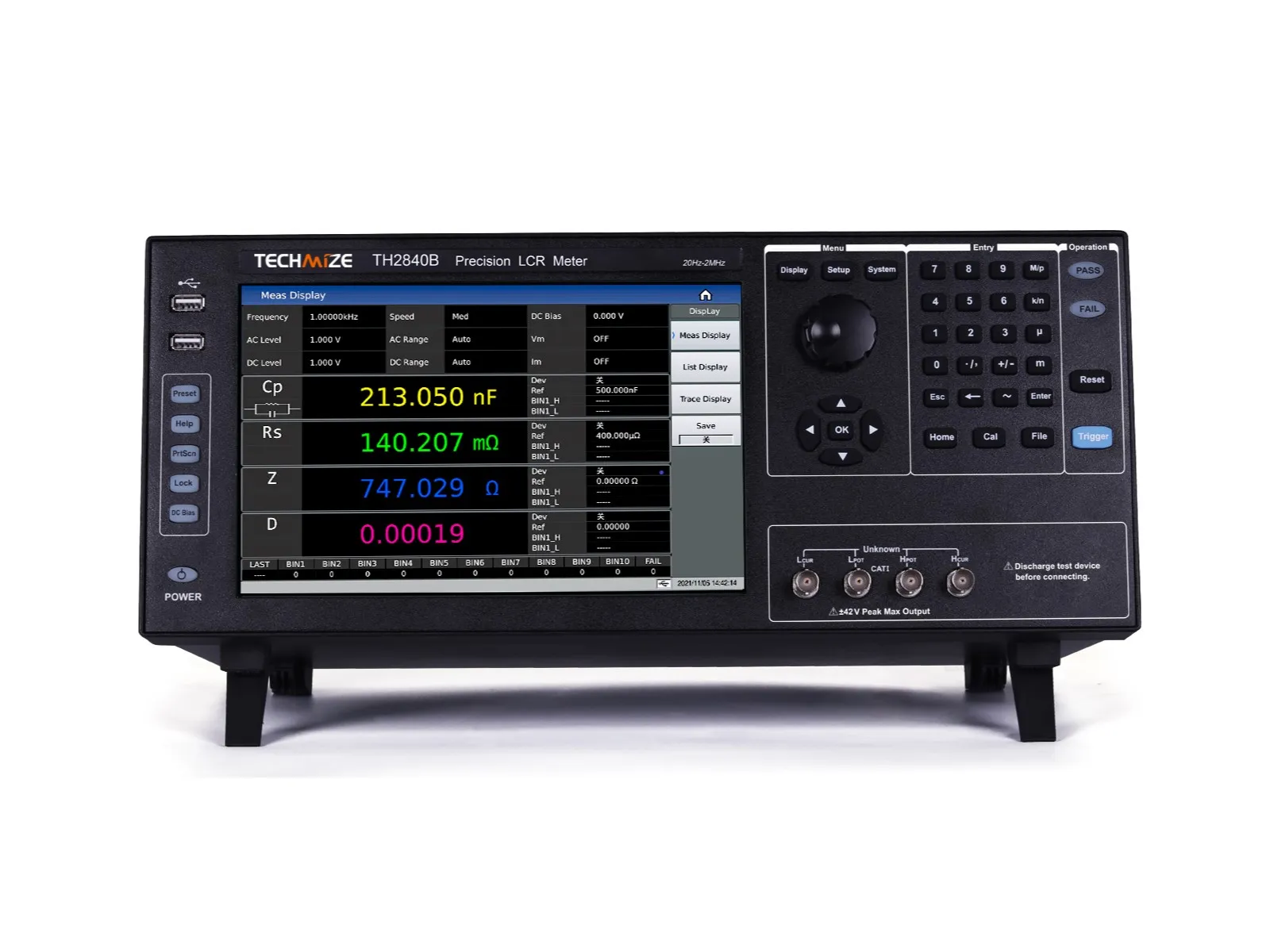

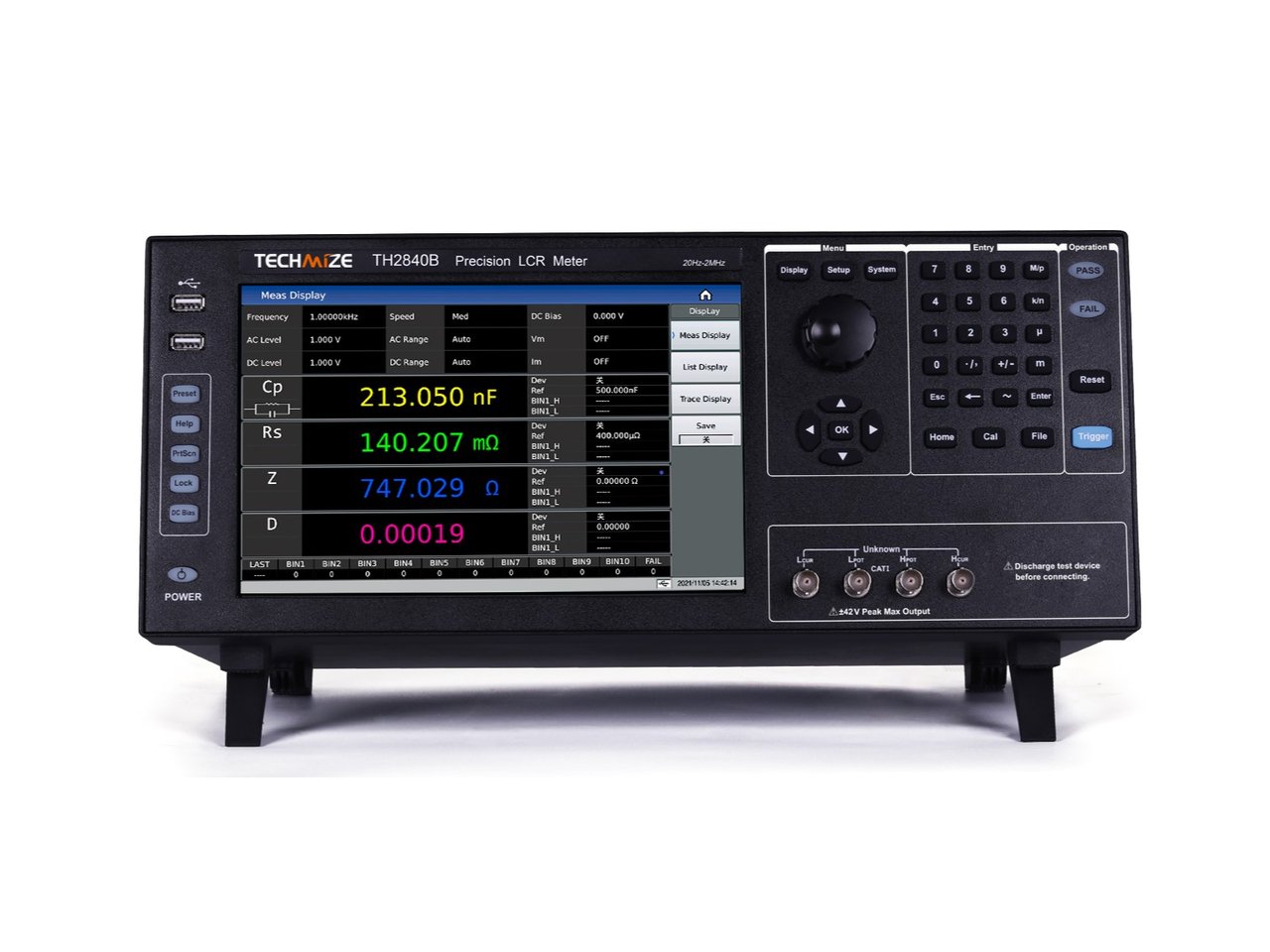

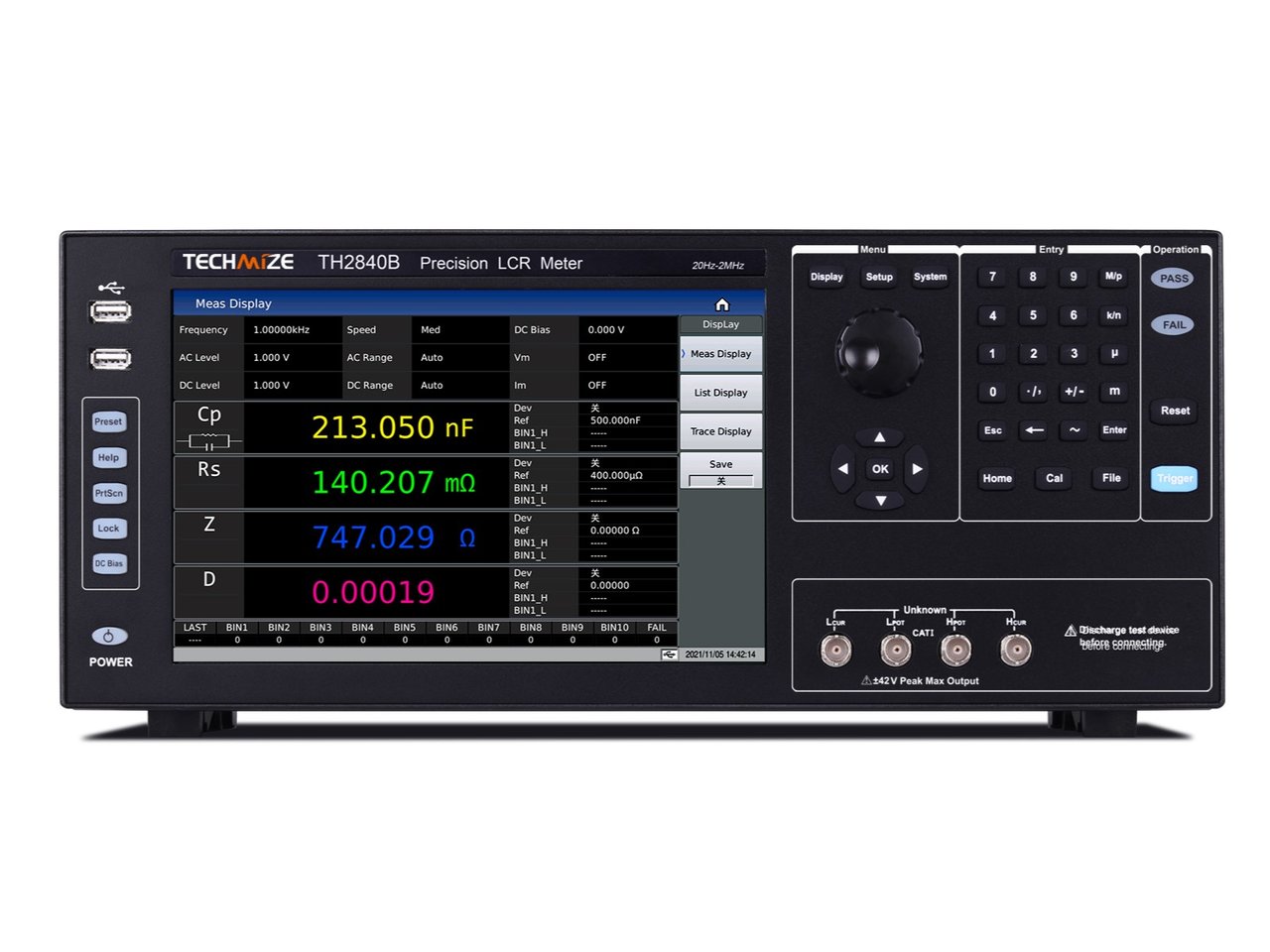

Name: TH2840B LCRメーター
Brand: TECHMIZE
SKU: TH2840B
Price: 1375000 JPY
Availability: InStock

PRODUCT

1 / 3

TH2840B

販売価格（税込）¥1,375,000〜

製品仕様

周波数: 20Hz - 2MHz、基本精度: 0.05%、AC信号: 20V/100mA、DCバイアス: 0±40V、0±100mA、AC電流源: ±2A

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

型番	仕様	販売価格（税込）
TH2840A	確度: 0.05%、テスト周波数: 20Hz-500kHz、テスト電圧: 5mV-20V、DCバイアス: ±40V/100mA、独立電流源: ±2A、4パラメータ測定、201点リスト・スイープ、マルチ・パラメータ・グラフィック解析、10.1インチ・タッチスクリーン、DCR	¥935,000〜
TH2840B（このページ）	周波数: 20Hz - 2MHz、基本精度: 0.05%、AC信号: 20V/100mA、DCバイアス: 0±40V、0±100mA、AC電流源: ±2A	¥1,375,000〜

最高確度: 0.05%
テスト周波数: 20Hz-2MHz
テスト電圧: 5mV～20V（F≦1MHz）/15V（1MHz<F）
DCバイアス: ±40V/100mA
独立電流源: ±2A
4パラメータ測定
201点リスト・スイープ
マルチ・パラメータ・グラフィック解析
10.1インチ・タッチスクリーン
DCR

特徴

■ テスト周波数：20Hz - 2MHz

■ 高い安定性と一貫性：14のレンジ構成

■ 高出力：

信号レベル：20VAC / 100mAAC
内蔵DCバイアス：±40VDC / 100mADC
内蔵電流源：±2A

■ DCRレベル：20VDC / 100mADC

■ 高速：デュアルCPUアーキテクチャ、測定速度は最大1000回/秒

■ 高解像度：10.1インチ、解像度1280×800、キャパシティブタッチスクリーン

■ 3つのテスト方法：ポイントテスト、リストスキャン、グラフスキャン

■ 4パラメータ測定

■ 201ポイントマルチパラメータリストスキャン機能

■ グラフィックスキャン機能：任意に4つの軌跡を選択可能、1/2/4分割画面をサポート

■ ソーティング機能：LCRモードで10レベルのソーティング

■ 高い互換性：SCPI/MODBUS命令セットをサポートし、KEYSIGHT E4980A、E4980AL、HP4284Aに対応

Model			TH2840A	TH2840B
Display	Display		10.1"Touch Screen
	Ratio		16:09
	Resolution		1280×RGB×800
Parameter	Test Mode		Four Parameter Selectable
	AC		Cp/Cs, Lp/Ls, Rp/Rs, \|Z\|, \|Y\|, R, X, G, B, θ, D, Q, VAC, IAC
	DC		RDC, VDC, IDC
Frequency	Range		20Hz-500kHz	20Hz-2MHz
	Accuracy		0.01%
	Resolution		0.1mHz (20.0000Hz-99.9999Hz)
			1mHz (100.000Hz-999.999Hz)
			10mHz (1.00000kHz-9.99999kHz)
			100mHz (10.0000kHz-99.9999kHz )
			1Hz (100.000kHz-999.999kHz)
			10Hz (1.00000MHz-2.00000MHz)
AC test signal mode	Rated value (ALC OFF)		Set the voltage as the Hcur voltage when the test terminal is open
			Set the current to be the current flowing from Hcur when the test terminal is short-circuited
	Constant value (ALC ON)		Keep the voltage on the DUT the same as the set value
			Keep the current on the DUT the same as the set value
Test Level	AC Voltage		5mVrms-20Vrms	F≤1MHz 5mVrms-20Vrms
				F＞1MHz 5mVrms-15Vrms
	Accuracy		±（10%×Set Value+2mV) (AC less than 2Vrms)
			±（10%×Set Value+5mV）（AC＞2Vrms）
	Resolution		1mVrms（5mVrms-0.2Vrms）
			1mVrms（0.2Vrms-0.5Vrms）
			1mVrms(0.5Vrms-1Vrms)
			10mVrms(1Vrms-2Vrms)
			10mVrms(2Vrms-5Vrms)
			10mVrms(5Vrms-10Vrms)
			10mVrms(10Vrms-20Vrms)
	AC Current		50μArms-100mArms
	Resolution (100Ω Internal Resistance)		10μArms (50μArms-2mArms)
			10μArms (2mArms-5mArms)
			10μArms (5mArms-10mArms)
			100μArms (10mArms-20mArms)
			100μArms (20mArms-50mArms)
			100μArms (50mArms-100mArms)
RDC Test	Voltage		100mV-20V
	Resolution		1mV(0V-1V)
			10mV(1V-20V)
	Current		0mA-100mA
	Resolution		10μA(0mA-10mA)
			100μA(10mA-100mA)
DC Bias	Voltage		0V-±40V
	Accuracy		AC=<2V 1%× Set Value+5mV
			AC>2V 2%×Set Value+8mV
	Resolution		1mV(0V-1V)
			10mV(±1V- ±40V)
	Current		0mA-±100mA
	Resolution		10μA(0mA-10mA)
			100μA(10mA-100mA)
Built-in current source	Current		0mA-2A
	Accuracy		I>5mA ±（2%×Set Value+2mA）
	Resolution		1mA
Test terminal configuration			Four Terminal Pair
Test cable length			0m, 1m, 2m, 4m
Output impedance			30Ω, ±4%@1kHz
			100Ω, ±2%@1kHz
Computation			The absolute deviation from the nominal value Δ, the percentage deviation from the nominal value Δ%
Equivalent way			Series, Parallel
Calibration function			OPEN, SHORT, LOAD
Measurement average			1-255
Range selection			AUTO, HOLD
Range configuration	LCR		100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
	Rdc		1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
Measuring time (ms)			Fast+: 1ms
			Fast:3.3ms
			Middle: 90ms
			Slow: 220ms
Highest accuracy			0.05% (refer to the instruction manual for details)
Measurement display range
Cs, Cp			0.00001pF-9.99999F
Ls, Lp			0.00001μH-99.9999kH
D			0.00001-9.99999
Q			0.00001-99999.9
R, Rs, Rp, X, Z, RDC			0.001mΩ-99.9999MΩ
G, B, Y			0.00001μs-99.9999S
VDC			±0V-±999.999V
IDC			±0A-±999.999A
θr			-3.14159-3.14159
θd			-179.999°-179.999°
Δ%			±（0.000%-999.9%）
Multi-function parameter list scan	Dots Number		201 points, average times can be set for each point, and each point can be sorted separately
	Parameter		Test frequency, AC voltage, AC current, DC BIAS voltage, DC BIAS current (100mA), DC BIAS current (2A)
	Trigger mode		Sequence SEQ: After a trigger, measure at all sweep points, and /EOM/INDEX will output only once
			Step STEP: Perform a sweep point measurement each time it is triggered, and each point outputs /EOM/INDEX, but the list sweep comparator result is only output at the last /EOM
	Other features		1. Scan parameters and test parameters have multiple copy functions
			2. Delay can be set for each scan point
	Comparators		Each sweep point can measure up to four test parameters, each parameter can set upper and lower limits, all test parameters are qualified, output PASS signal, otherwise output FAIL signal, no upper and lower limits are set, no judgment
Graphic scan	Scan points		51, 101, 201, 401, 801 Optional
	The results		The extreme value of each parameter and the sweep parameter value at the point where the cursor is located and the corresponding test parameter value
	Scan trajectory		1-4 test parameters can be selected arbitrarily, the scanning curve can be divided into one screen, two screens, or four screens.
	Display range		Real-time automatic, locked
	Coordinate ruler		Logarithmic, linear
	Scan parameters		Frequency, AC voltage, AC current, DCV BIAS / DCI BIAS (100mA) / DCI BIAS (2A)
	Trigger mode	single	Manually trigger once, and complete a scan from the start point to the end point, and the next trigger signal starts a new scan
		continuous	Infinite loop scanning from start to end
	Results save		Graphics, files
Comparators	Bin		10Bin, PASS, FAIL
	Bin deviation setting		Deviation value, percentage deviation value, off
	Bin mode		Tolerance, continuous
	Bin count		0-99999
	Discrimination		Up to four parameter limit ranges can be set for each file. The corresponding file number is displayed within the setting range of the four test parameter results. If the maximum file number range is exceeded, FAIL is displayed. The test parameters without the upper and lower limits are automatically ignored.
	PASS/FAIL indication		Meet Bin1-10, the PASS light on the front panel is on, otherwise the FAIL light is on
Data cache			201 measurement results can be read in batches
Store call	Inside		About 100M non-volatile memory test setting file
	External USB		Test setting file, screenshot graph, record file
Keyboard lock			The front panel keys can be locked, other functions to be expanded
Interface	USB HOST		2 USB HOST ports, can connect mouse and keyboard at the same time, only one U disk can be used at the same time
	USB DEVICE		Universal serial bus socket, small type B (4 contact positions); compatible with USB TMCUSB488 and USB2.0, the female connector is used to connect an external controller.
	LAN		10/100M Ethernet adaptive
	HANDLER		Used for Bin signal output
	External DC BIAS control		Support TH1778A
	RS232C		Standard 9-pin, cross
	RS485		Can accept modification or external RS232 to RS485 module
Power-on warm-up time			60 Minutes
Input voltage			100-120VAC/198-242VAC Option, 47-63Hz
Power consumption			More than 130VA
Size (WxHxD) mm3			430x177x265
Weight (kg)			11kg

Specification of TH2840 Series.pdf	Download
TH2840, TH2840X Series Operation Manual.pdf	Download

Accessories name

Short circuit

Kelvin test lead with box four-terminal insulation and lock

型番	TH2840A	TH2840B
ディスプレイ	10.1″Touch Screen
アスペクト比	16:9
解像度	1280×RGB×800
インターフェース
USBホスト	USB HOSTポート×2。マウスとキーボードを同時に接続可能（USBメモリは同時に1本のみ）
USBデバイス	USBデバイスポート：小型Bタイプ（4接点）。USB TMC-USB488およびUSB2.0準拠。外部コントローラ接続用
LAN	10/100M Ethernet adaptive
ハンドラー	ビン信号出力用
外部DCバイアス・コントロール	Support TH1778A
RS232C	Standard 9-pin, cross
RS485	改造対応、または外付けのRS232-RS485変換モジュールで対応
消費電力	130VA以下
レンジ
LCR	100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
Rdc	1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
Δ%	±（0.000%-999.9%）
Cs、Cp	0.00001pF-9.99999F
Ls、Lp	0.00001μH-99.9999kH
G、B、Y	0.00001μs-99.9999S
Vdc	±0V-±999.999V
Idc	±0A-±999.999A
θr	-3.14159-3.14159
測定時間 (ms)
Fast+	0.56ms
Fast	3.3ms
Middle	90ms
Slow	220ms
DCバイアス
電圧	0V-±40V
確度
AC=<2V	1%× Set Value+5mV
AC>2V	2%×Set Value+8mV
分解能
電圧
0V-1V	1mV
±1V- ±40V	10mV
電流
0mA-10mA	10μA
10mA-100mA	100μA
電流	0mA-±100mA
補正機能	OPEN, SHORT, LOAD
起動後の暖機時間	60 Minutes
偏差測定機能	公称値からの絶対偏差Δ、公称値からの百分率偏差Δ%
キーボード・ロック	前面パネルのキーロック対応（その他機能は拡張予定）
テスト端子	Four Terminal Pair
データ・キャッシュ	測定結果201件を一括読み出し可能
コンパレーター
Bin	10Bin, PASS, FAIL
Bin偏差設定	偏差値、百分率偏差、オフ
Binモード	Tolerance, continuous
Binカウント	0-99999
識別	各ファイルに最大4つのパラメータ上下限を設定できます。4つの測定結果がすべて設定範囲内なら該当ファイル番号を表示し、最大ファイル番号の範囲を超えるとFAILを表示します。上下限のないパラメータは自動的に無視されます
PASS/FAIL表示	Bin1〜10に該当すると前面パネルのPASSランプ、それ以外はFAILランプが点灯
テスト・レベル
AC電圧	5mVrms-20Vrms	—
F≤1MHz	—	5mVrms-20Vrms
F＞1MHz	—	5mVrms-15Vrms
確度
AC≤2Vrms	±（10%×設定値+2mV）
AC＞2Vrms	±（10%×Set Value+5mV）
分解能
5mVrms-0.2Vrms	1mVrms
0.2Vrms-0.5Vrms	1mVrms
0.5Vrms-1Vrms	1mVrms
1Vrms-2Vrms	10mVrms
2Vrms-5Vrms	10mVrms
5Vrms-10Vrms	10mVrms
10Vrms-20Vrms	10mVrms
AC電流	50μArms-100mArms
分解能 (100Ω内部抵抗)
50μArms-2mArms	10μArms
2mArms-5mArms	10μArms
5mArms-10mArms	10μArms
10mArms-20mArms	100μArms
20mArms-50mArms	100μArms
50mArms-100mArms	100μArms
リスト掃引
ポイント数	201ポイント。ポイントごとにアベレージ回数を設定でき、個別に選別可能
パラメータ	テスト周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流（100mA）、DCバイアス電流（2A）
トリガ・モード
シーケンス（SEQ）	1回のトリガで全掃引ポイントを測定し、/EOM/INDEXは1回のみ出力
Step STEP	Perform a sweep point measurement each time it is triggered, and each point outputs /EOM/INDEX, but the list sweep comparator result is only output at the last /EOM
そのほかの特徴	1. 掃引パラメータ・テストパラメータの一括コピー機能 2. 掃引ポイントごとに遅延時間を設定可能
コンパレーター機能	掃引ポイントごとに最大4つのテストパラメータを測定し、各パラメータに上下限を設定できます。全パラメータが範囲内ならPASS、そうでなければFAILを出力します（上下限未設定の場合は判定しません）
測定等価回路	Series, Parallel
最高確度	0.05%（詳細は取扱説明書参照）
テスト・ケーブル長	0m、1m
レンジ選択	AUTO, HOLD
アベレージング	1〜255
トレース掃引
ポイント数	51, 101, 201, 401, 801 Optional
測定結果	各パラメータの極値と、カーソル位置の掃引パラメータ値および対応するテストパラメータ値
トレース数	テストパラメータを1〜4つ任意に選択でき、掃引カーブは1画面・2画面・4画面に分割表示できます
表示範囲	リアルタイム自動／固定
座標軸	Logarithmic, linear
掃引パラメータ	周波数、AC電圧、AC電流、DCバイアス電圧／DCバイアス電流（100mA）／DCバイアス電流（2A）
トリガ・モード
シングル	1回のトリガで開始から終了までの掃引を実行し、次のトリガで新しい掃引を開始します
連続	開始ポイントから終了ポイントまでを無限ループで掃引
測定結果のセーブ	Graphics, files
周波数
範囲	20Hz-500kHz	20Hz-2MHz
確度	0.01%
分解能
20.0000Hz-99.9999Hz	0.1mHz
100.000Hz-999.999Hz	1mHz
1.00000kHz-9.99999kHz	10mHz
10.0000kHz-99.9999kHz	100mHz
100.000kHz-999.999kHz	1Hz
1.00000MHz-2.00000MHz	10Hz
D	0.00001-9.99999
Q	0.00001-99999.9
θd	-179.999°-179.999°
ACテスト信号モード
規定値 (ALC OFF)
電圧	テスト端子開放時のHcur電圧を設定値とする
電流	テスト端子短絡時にHcurから流れる電流を設定値とする
コンスタント (ALC ON)
電圧	DUTにかかる電圧を設定値に保つ
電流	DUTに流れる電流を設定値に保つ
RDCテスト
電圧	100mV-20V
分解能
電圧
0V-1V	1mV
1V-20V	10mV
電流
0mA-10mA	10μA
10mA-100mA	100μA
電流	0mA-100mA
ビルトイン電流ソース
電流	0mA-2A
確度	I>5mA ±（2%×Set Value+2mA）
分解能	1mA
寸法 (WxHxD) mm	430x177x265
重量 (kg)	11kg
セーブ/リコール
内部	約100MBの不揮発メモリにテスト設定ファイルを保存
外部USB	テスト設定ファイル、画面キャプチャ、記録ファイル
パラメータ
テスト・モード	Four Parameter Selectable
AC	Cp/Cs, Lp/Ls, Rp/Rs, \|Z\|, \|Y\|, R, X, G, B, θ, D, Q, VAC, IAC
DC	RDC, VDC, IDC
出力インピーダンス
30Ω	±4%@1kHz
100Ω	±2%@1kHz
電源	100-120VAC/198-242VAC Option, 47-63Hz
R, Rs, Rp, X, Z, RDC	0.001mΩ-99.9999MΩ
