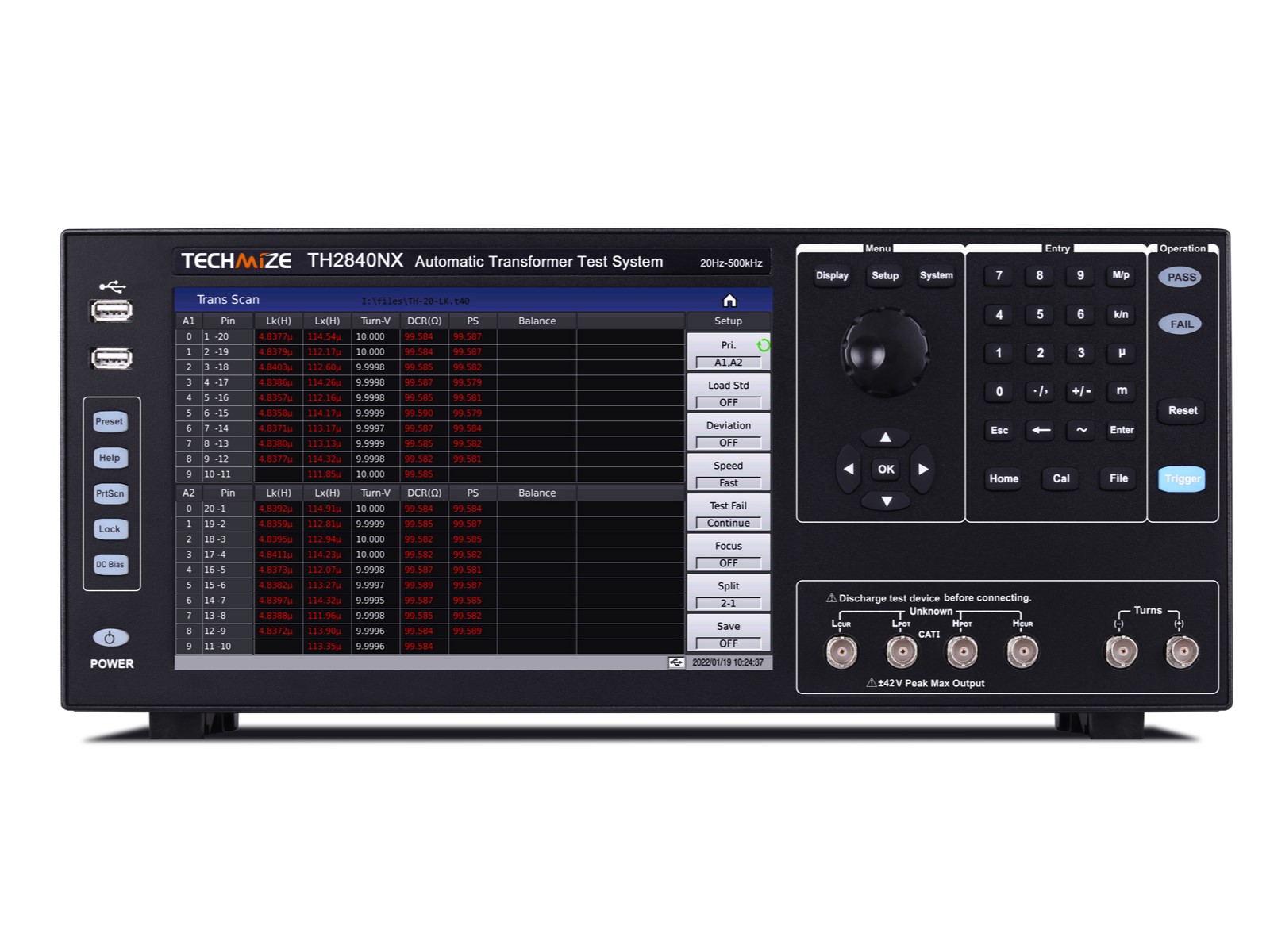

TH2840NX 自動トランス・テスト・システム

Name: TH2840NX 自動トランス・テスト・システム
Brand: TECHMIZE
SKU: TH2840NX
Price: 1090000 JPY
Availability: InStock

PRODUCT

1 / 2

TH2840NX

自動トランス・テスト・システム

販売価格（税抜）¥1,090,000

製品仕様

48Pin、最高確度: 0.05%、テスト周波数: 20Hz-500kHz、テスト電圧: 5mV～20Vrms、DCバイアス: ±40V/100mA、ビルトイン2Aバイアス電流源、10.1インチ・タッチスクリーン、Linux

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

アプリケーション

スイッチングトランスフォーマのスキャンテスト、総合的な特性分析
ネットワークトランスフォーマのスキャンテスト、総合的な特性分析
離散型パッシブコンポーネント（L、R、C）のマルチチャンネルスキャンテスト
リレードライブラインパッケージ、接点抵抗のマルチチャンネルスキャンテスト
マルチチャンネルDC抵抗（DCR）のスキャンテスト
インピーダンスネットワーク内の複数のパッシブコンポーネントの包括的なテスト分析

仕様

型名		TH2840AX	TH2840BX	TH2840NX
ディスプレイ	ディスプレイ	10.1″ Captive Touch Screen
	アスペクト比	16:9
	解像度	1280×RGB×800
テスト・ピン		20PIN(By TH1806)		48ピン（最大288ピンまで拡張可能）
周波数	範囲	20Hz-500kHz	20Hz-2MHz	20Hz-500kHz
	確度	0.01%
	分解能	0.1mHz (20.0000Hz-99.9999Hz)
		1mHz (100.000Hz-999.999Hz)
		10mHz (1.00000kHz-9.99999kHz)
		100mHz (10.0000kHz-99.9999kHz)
		1Hz (100.000kHz-999.999kHz )
		10Hz (1.00000MHz-2.00000MHz)
ACテスト信号モード	規定値 (ALC OFF)	テスト端子開放時のHcur電圧を設定値とする
	規定値 (ALC OFF)	テスト端子短絡時にHcurから流れる電流を設定値とする
	コンスタント (ALC ON)	DUTにかかる電圧を設定値に保つ
	コンスタント (ALC ON)	DUTに流れる電流を設定値に保つ
テスト・レベル	AC電圧	5mVrms-20Vrms	F<=1MHz 5mVrms-20Vrms	5mVrms-20Vrms
	AC電圧	5mVrms-20Vrms	F>1MHz 5mVrms-15Vrms	5mVrms-20Vrms
	確度	±（10%×設定値+2mV）（AC≤2Vrms）
	確度	±（10%×設定値+5mV）（AC＞2Vrms）
	分解能	1mVrms (5mVrms-0.2Vrms)
		1mVrms (0.2Vrms-0.5Vrms)
		1mVrms (0.5Vrms-1Vrms)
		10mVrms (1Vrms-2Vrms)
		10mVrms (2Vrms-5Vrms)
		10mVrms (5Vrms-10Vrms)
		10mVrms (10Vrms-20Vrms)
	AC電流	50μArms-100mArms
	分解能(100Ω内部抵抗)	10μArms (50μArms-2mArms)
		10μArms (2mArms-5mArms)
		10μArms (5mArms-10mArms)
		100μArms (10mArms-20mArms)
		100μArms (20mArms-50mArms)
		100μArms (50mArms-100mArms)
RDCテスト	電圧	100mV-20V
	分解能	1mV (0V-1V)
	分解能	10mV (1V-20V)
	電流	0mA-100mA
	分解能	10μA (0mA-10mA)
	分解能	100μA (10mA-100mA)
DCバイアス	電圧	0V-±40V
	確度	AC<=2V 1%×the set voltage+5mV
	確度	AC>2V 2%×the set voltage+8mV
	分解能	1mV (0V – ±1V)
	分解能	10mV (±1V – ±40V)
	電流	0mA-±100mA
	分解能	10μA (0mA-10mA)
	分解能	100μA (10mA-100mA)
ビルトイン電流ソース	電流	0mA-2A
	確度	I>5mA ±(2%×the set value+2mA)
	分解能	1mA
出力インピーダンス		30Ω, ±4%@1kHz
出力インピーダンス		100Ω, ±2%@1kHz
LCR機能
測定パラメータ	Method	4パラメータを任意に選択可能
	AC	Cp/Cs, Lp/Ls, Rp/Rs, \|Z\|, \|Y\|, R, X, G, B, θ, D, Q, VAC, IAC
	DC	RDC, VDC, IDC
テスト端子		Four Terminal Pair
テスト・ケーブル長		0m
偏差測定機能		公称値からの絶対偏差Δ、公称値からの百分率偏差Δ%
測定等価回路		Series, Parallel
補正機能		OPEN, SHORT, LOAD
アベレージ		1-255
レンジ選択		AUTO, HOLD
レンジ	LCR	100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
レンジ	RDC	1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
測定時間 (ms)		Fast+: 1ms. Fast: 3.3ms. Middle: 90ms.
測定時間 (ms)		Slow: 220ms
最高確度		0.05% Please refer to the manuals for the details
測定表示範囲
Cs, Cp		0.00001pF-9.99999F
Ls, Lp		0.00001μH-99.9999kH
D		0.00001-9.99999
Q		0.00001-99999.9
R, Rs, Rp, X, Z, RDC		0.001mΩ-99.9999MΩ
G, B, Y		0.00001μs-99.9999S
VDC		±0V-±999.999V
IDC		±0A-±999.999A
θr		-6.28318
θd		-179.999°-179.999°
Δ%		±(0.000%-999.9%)
巻線比		1：0.001—1000：1
トランス測定
測定パラメータ		Cs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, , Lk, Phase, Balance Turns-Ratio, Ns:Np=U2/U1, Np:Ns=U1/U2 Turns: Ns=Np×U2/U1, Np=Ns×U1/U2
テスト・モード	連続	シングルトリガモードでは、1回のトリガで全テストパラメータを測定します
テスト・モード	ステップ	シングルトリガモードでは、1回のトリガで1パラメータを測定し、次のトリガで次のパラメータを測定します
測定時間 (ms)	Fast	Fast: 3.3ms, Fast+ 1ms(>10kHz)
	Middle	Middle: 90ms
	Slow	Slow: 220ms
バイアス・リソース		See *
アベレージ回数		テストパラメータごとにアベレージ回数（0〜255）を設定可能
ディレイ時間		テストパラメータごとに異なる遅延時間を設定可能
トランス・スキャニング

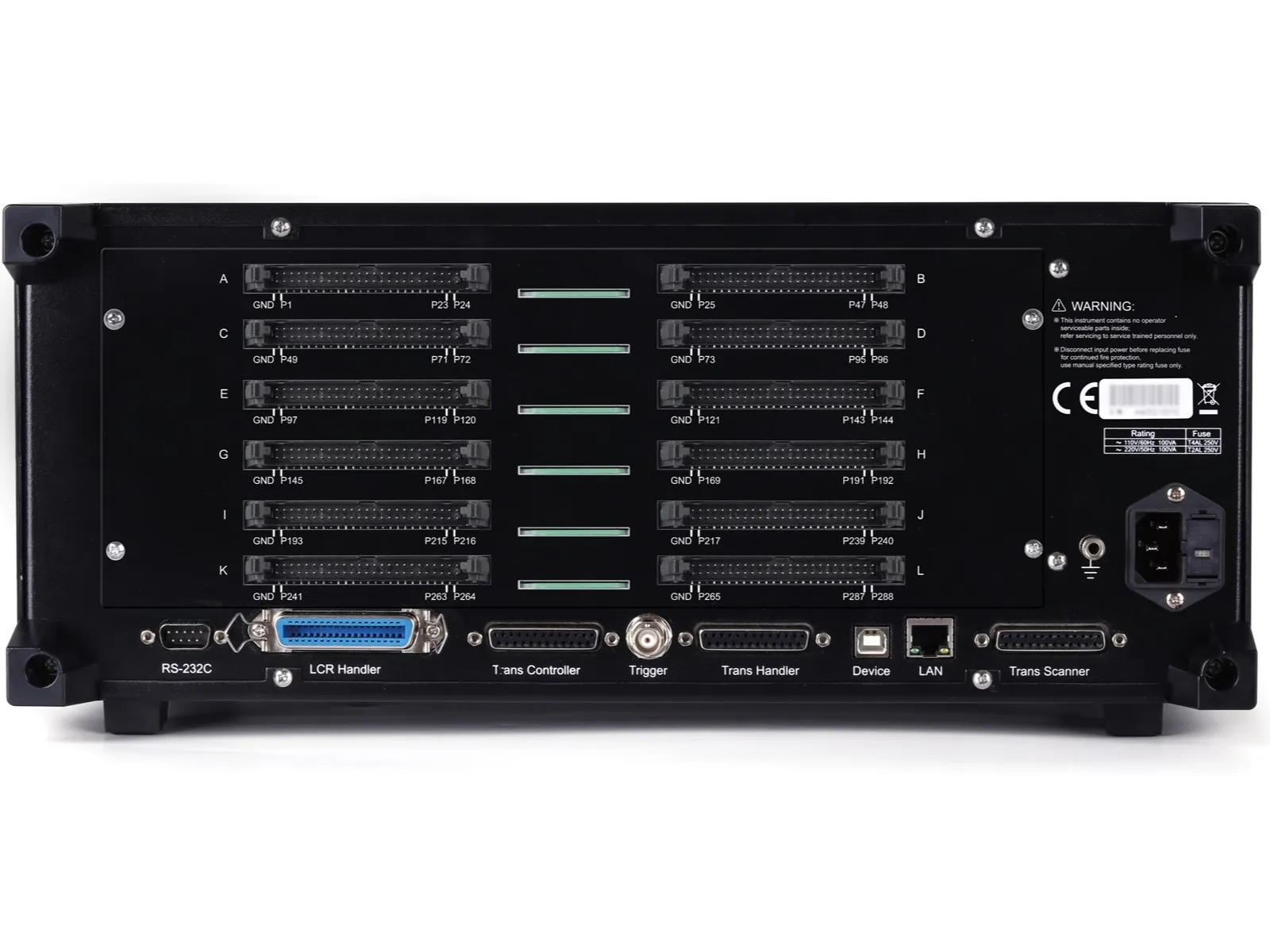

ビルトイン・スキャニング・ボード		No		One Board as standard. Could extend to six boards. ((24×2)PIN per board)
トランス・ハンドラー	PIN定義	NS1-NS30, GOOD, NG, TEST, TRIGGER, RESET		NS1-NS9, GOOD, NG, TEST, TRIGGER, RESET
トランス・ハンドラー	出力特性	フォトカプラ絶縁、ULN2003ドライブ、コレクタ出力
モデル		Direct reading, percentage
測定レンジ		Auto, Hold
バイアス・リソース		See *
外部スキャニング・ボックス		compatible to TH1901 series, TH1831 scanning box, TH1806 series
巻数	プライマリ	60
巻数	セカンダリ	9
アベレージ回数		テストパラメータごとにアベレージ回数（0〜255）を設定可能
ディレイ時間		テストパラメータごとに異なる遅延時間を設定可能
測定時間 (ms)	Fast	Fast: 3.3ms（≥1kHz）、Fast+: 1ms（≥10kHz）（リレー動作時間を除く）
	Middle	Middle: 90ms
	Slow	Slow: 220ms
テストリード・インターフェース		25*2pin FRC socket
そのほかの特徴
ストレージ	内部	約100MBの不揮発メモリにテスト設定ファイルを保存
ストレージ	USBメモリ	テスト設定ファイル、画面キャプチャ、記録ファイル
キーボード・ロック		前面パネルのキーロック対応
インターフェース	USBホスト	USB HOSTポート×2。マウスとキーボードを同時に接続可能（USBメモリは同時に1本のみ）
	USBデバイス	Universal serial bus socket, small type B (4 contact positions); compatible with USB TMC-USB488 and USB2.0, the female connector is used to connect an external controller.
	LAN	10/100M Ethernet adaptive, 8 Pin
	ハンドラー	ビン信号出力用
	外部DCバイアス・コントロール	TH1778A対応（トランス掃引は非対応）
	RS232C	Standard 9-pin, cross
	RS485	改造対応、または外付けのRS232-RS485変換アダプタで対応
起動後の暖機時間		60 Minutes
電源		100-120VAC/198-242VAC Optional, 47-63Hz
消費電力		More than 130VA
寸法 (WxHxD) mm		430mm(W)x177mm(H)x265mm(D)		430mm(W)x177mm(H)x405mm(D)
重量 (kg)		11kg		17kg

アクセサリ

標準付属アクセサリ
名称	型名
ケルビン・テストリード・テスト・フィクスチャ	TH26011BS
接続ケーブル	TH26058A
テストリード	TH26004B
マニュアル・トランス・スキャン・テスト・フィクスチャ	TH1806B
フット・スイッチ	TH1801-001
