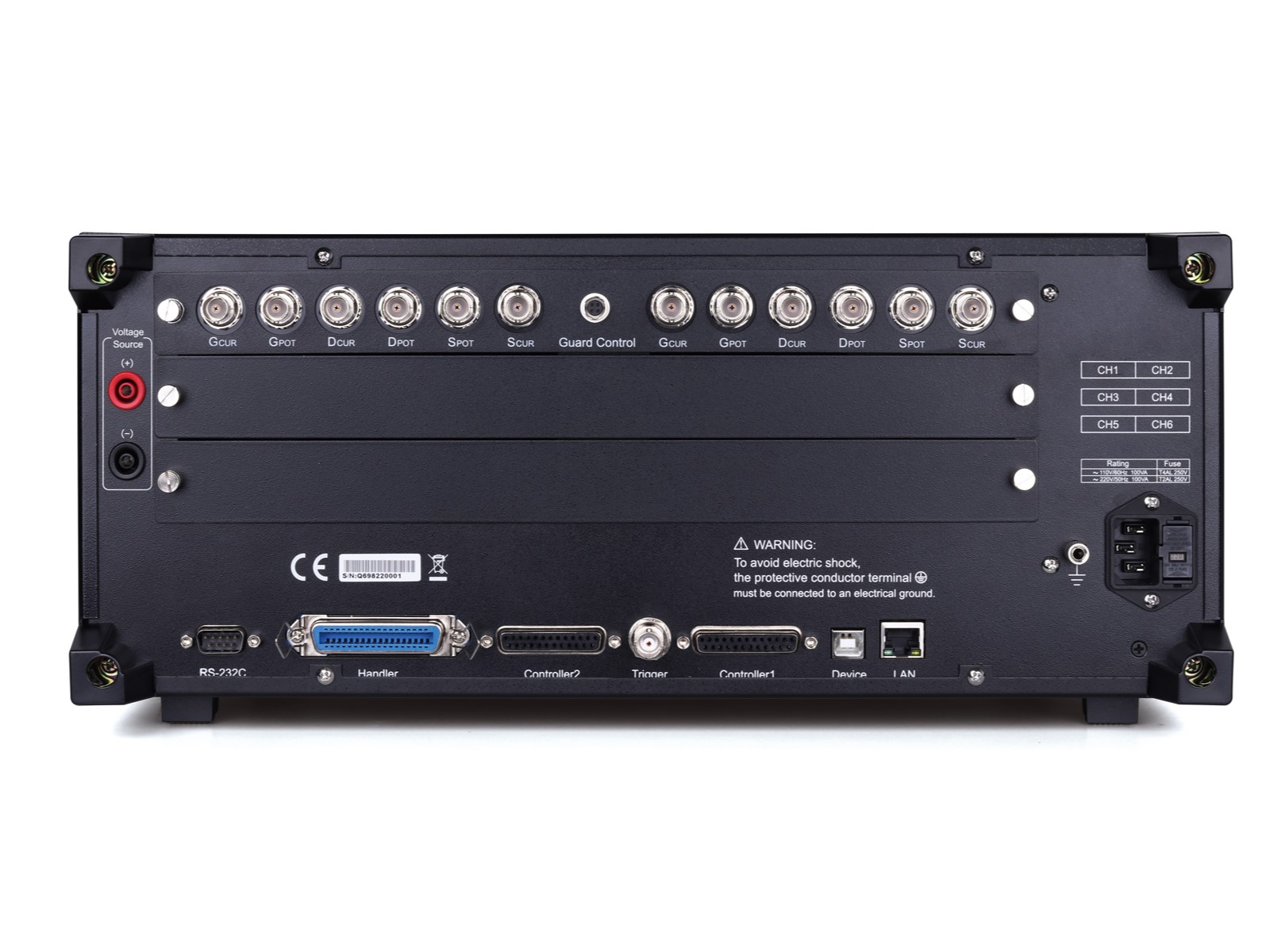

TH511 半導体CV特性測定器

TH510シリーズの機種比較

全機種共通: • VGSバイアス: VGS: 0 - ±40V、VDS: 0 - 200V/1500V/3000V、• インピーダンス測定周波数: 1kHz～2MHz、分解能10mHz～、• 4つの寄生パラメータ（Ciss、Coss、Crss、Rg）が同じ画面に表示される、• CVカーブスキャン、Ciss-Rgカーブスキャン、• 10.1インチ容量性タッチスクリーン、解像度1280*800、Linuxシステム、• デュアルCPUアーキテクチャ、LCR機能の最速テスト速度は0.56ms、• 3つのテスト方法: スポットテスト、リストスキャン、グラフィックスキャン（オプション）、• 統合デザイン: LCR + VGS低電圧源 + VDS高電圧源 + チャンネルスイッチング + PC、• 標準2チャンネルテスト、2つのデバイスまたはデュアルチップデバイスを同時にテスト可能、チャンネルは6まで拡張可能、チャンネルパラメータは個別に保存、• 高速充電、コンデンサ充電時間を短縮し、高速テストを可能に、• 10ビンソーティング

特長

• Ciss
• Coss
• Crss
• Rg
• スポット・テスト
• リスト・スキャン
• テスト周波数: 1kHz-2MHz
• VGS: ±40V
• VDS: ±200V
• 2チャンネル

製品紹介

半導体コンポーネント／電力コンポーネント

ダイオード、トランジスタ、MOSFET、IGBT、サイリスタ、集積回路、光電子チップなどの寄生容量テストおよびC-V特性分析

半導体材料

ウェハー、C-V特性分析

液晶材料

弾性定数分析

電気容量要素

コンデンサC-V特性テストおよび分析、電気容量センサーテストおよび分析

• 高バイアス：VGS: 0 - ±40V、VDS: 0 - 200V/1500V/3000V

• インピーダンス測定周波数：1kHz～2MHz、分解能10mHz～

• 4つの寄生パラメータ（Ciss、Coss、Crss、Rg）を同時に表示
• CVカーブスキャン、Ciss-Rgカーブスキャン

• 3つのテスト方法：スポットテスト、リストスキャン、グラフィックスキャン（オプション）

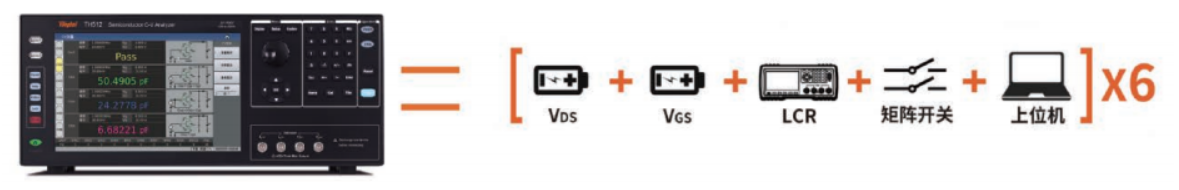

• 統合デザイン：LCR + VGS低電圧源 + VDS高電圧源 + チャンネルスイッチング + PC
• 標準2チャンネルテスト、2つのデバイスまたはデュアルチップデバイスを同時にテスト可能、

チャンネルは6まで拡張可能、チャンネルパラメータは個別に保存
• 高速充電、コンデンサ充電時間を短縮し、高速テストを可能

• デュアルCPUアーキテクチャ、LCR測定機能の最速テスト速度は0.56ms

• 10.1インチ容量性タッチスクリーン、解像度1280*800、Linuxシステム




• 10ビンソーティング

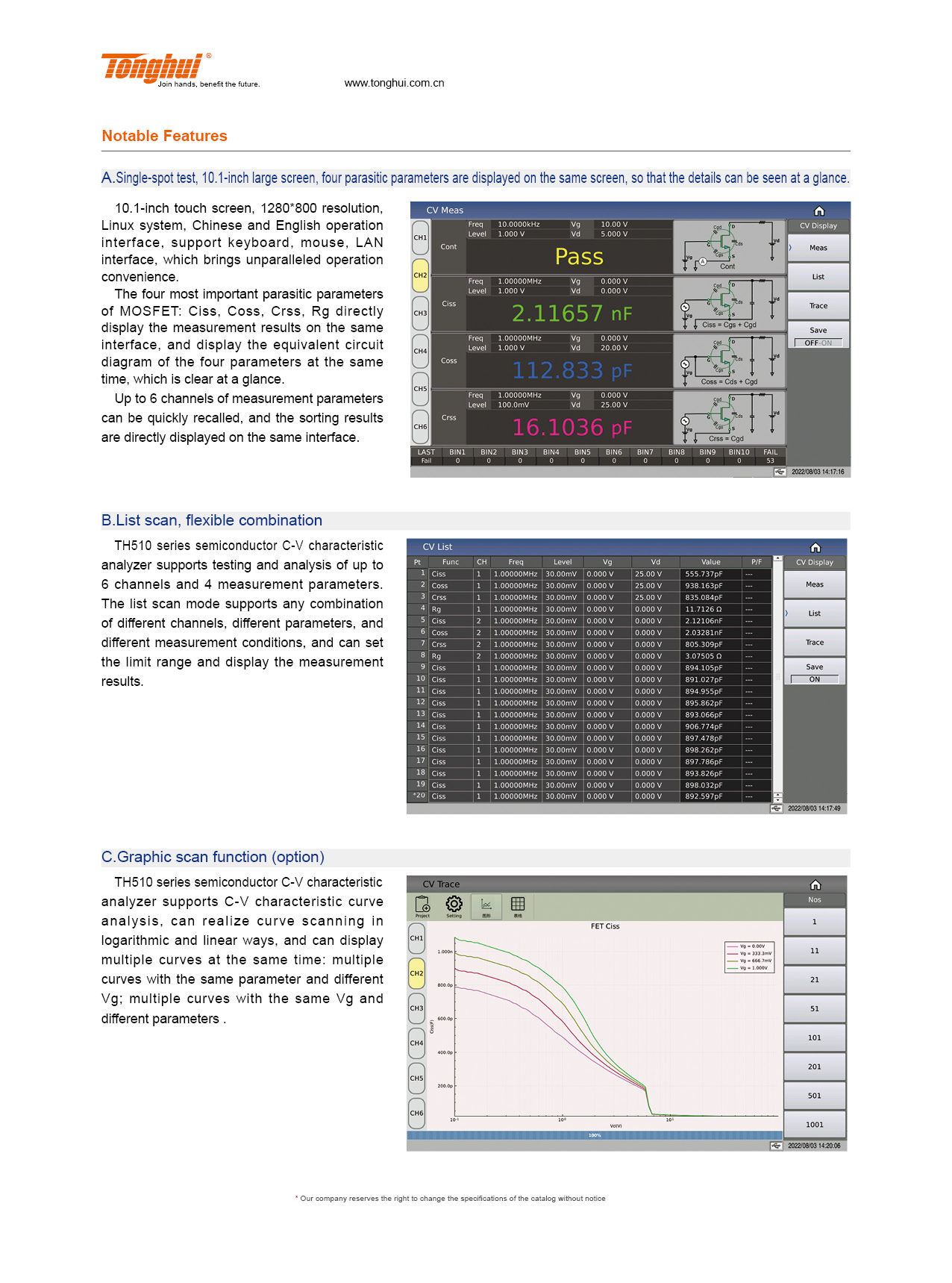

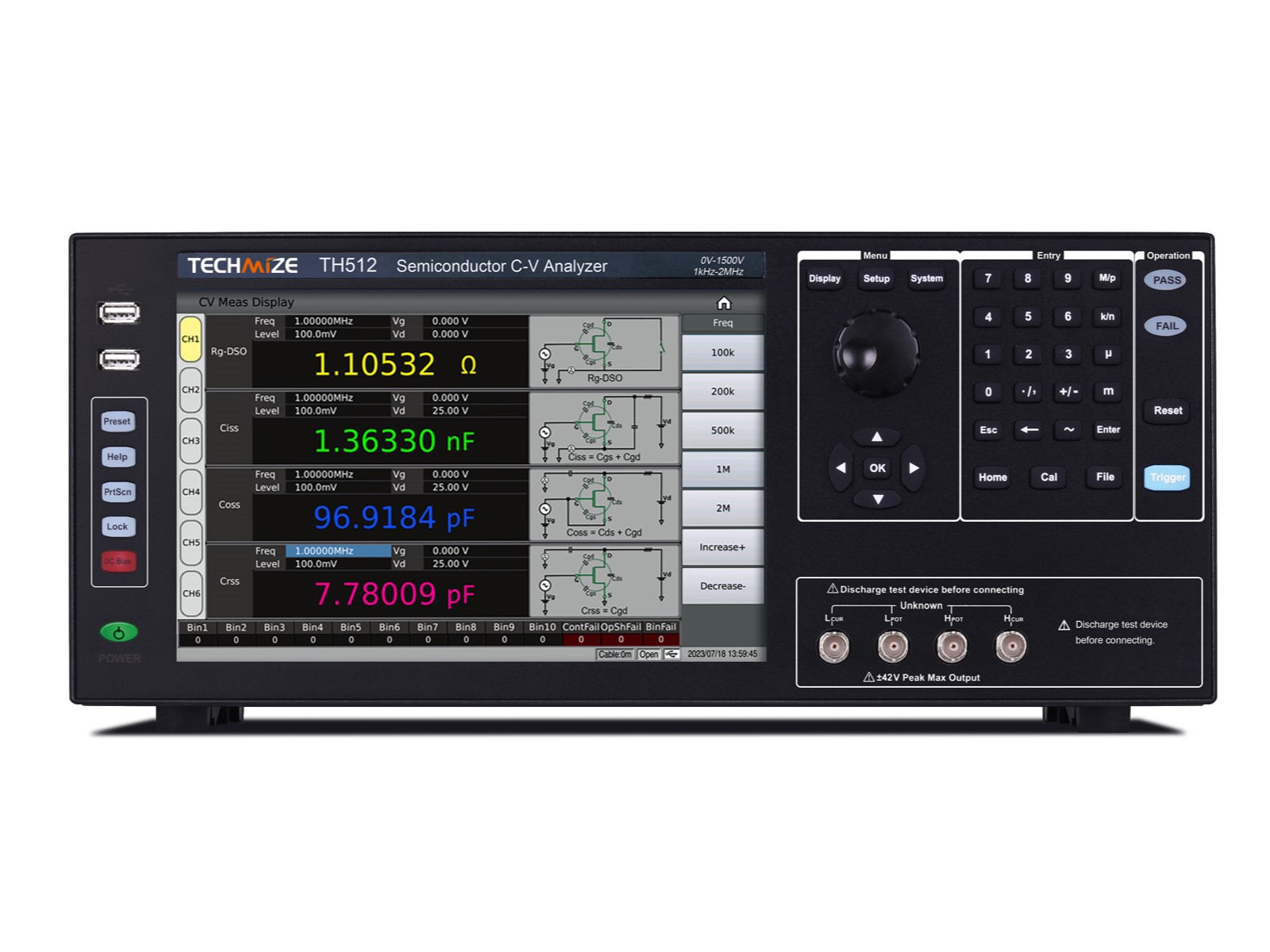

■大型10.1インチ画面に4つの寄生パラメータを同時表示、一目で詳細を確認可能

10.1インチタッチスクリーン、1280×800の高解像度、Linuxシステムを採用。中国語と英語の操作インターフェース、キーボード・マウス・LANインターフェースに対応し、卓越した操作性を実現します。
MOSFETの4つの主要な寄生パラメータ（Ciss、Coss、Crss、Rg）を同一画面に直接表示し、それぞれの等価回路図も同時に表示されるため、視認性に優れています。
最大6チャンネルの測定パラメータを素早く呼び出すことができ、ソート結果も同一画面に直接表示されます。

■リストスキャン、柔軟な組み合わせ

TH510シリーズ半導体C–V特性アナライザは、最大6チャンネルおよび4つの測定パラメータに対応したテストと解析をサポートします。
リストスキャンモードでは、異なるチャンネル、異なるパラメータ、異なる測定条件の任意の組み合わせに対応し、しきい値の設定と測定結果の表示が可能です。

■ グラフィックスキャン機能（オプション）

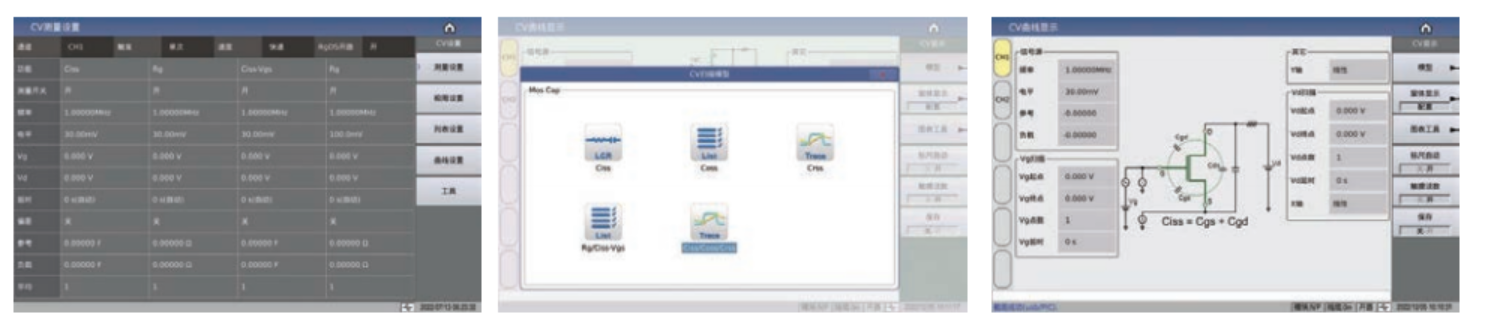

TH510シリーズ半導体C–V特性アナライザは、C–V特性カーブの解析をサポートしており、対数および線形の方法でカーブスキャンを実現できます。また、同一パラメータかつ異なるVgの複数カーブ、同一Vgかつ異なるパラメータの複数カーブを同時に表示することが可能です。

■簡単かつ迅速な設定

パラメータは任意に選択でき、オン/オフの切り替えが可能です。不要なパラメータをオフにすることで、測定時間やデータ転送の効率を向上させることができます。遅延時間は自動または手動で設定可能であり、ゲート抵抗はドレイン-ソース短絡またはドレイン-ソース開放から選択できます。
グラフィカルな設定インターフェースを使用することで、機能パラメータが回路図設定に対応し、一目で確認できます。

■10ビン分類およびプログラマブルHANDLERインターフェース

この機器は10段階のソーティングを提供しており、顧客製品の品質分類が可能です。また、分類結果は直接HANDLERインターフェースへ出力されます。
自動化機器との接続時、HANDLERインターフェースの出力設定は従来自動化ユーザーにとって課題でした。TH510シリーズは、HANDLERインターフェースのピン配置、入出力方式、対応する信号および応答方法を視覚的に表示し、自動接続を容易にします。

■カスタマイズ対応、インテリジェントなファームウェアアップグレード

TECHMIZE社は顧客に対してオープンな設計を採用しており、すべてのインターフェースと命令セットは公開されています。顧客自身で機能の統合やカスタマイズをプログラムすることが可能です。ハードウェアの変更が伴わないカスタム機能であれば、ファームウェアのアップグレードによって直接更新が可能です。
本製品は、豊富な機能、バグ修正、機能拡張などを備えており、工場に返送することなくファームウェアのアップデートで改善・追加が可能です。
ファームウェアのアップグレードは非常にスマートで、システム設定画面やファイル管理画面から実行できます。装置内部のメモリ、外部USBフラッシュドライブ、またはローカルネットワーク内のアップグレードパッケージを自動で検索し、アップグレードを実行します。

■半導体部品の寄生容量に関する知識

高周波回路において、半導体デバイスの寄生容量は、しばしば半導体の動的特性に影響を与えるため、半導体部品の設計時には以下の要素を考慮する必要があります。
高周波回路の設計においては、ダイオード接合容量の影響を考慮する必要がある場合が多く、MOS管（MOSFET）の寄生容量は、動作時間、駆動能力、スイッチング損失など、様々な側面に影響を及ぼします。また、寄生容量の電圧依存性も回路設計において重要です。ここでは特に、MOSFETを例として挙げます。

TH510シリーズ半導体C-V特性分析器は、TECHMIZE社が現在の半導体パワーデバイスの発展動向に基づき、半導体材料およびパワーデバイス向けに設計した分析器です。

この機器は一体化された統合設計を採用しており、ダイオード、トランジスタ、MOSFETおよびIGBTなどの半導体パワーデバイスの寄生容量、CV特性をワンタッチでテストできます。頻繁な配線切り替えやパラメータ設定は不要で、単一デバイスおよびモジュールパワーデバイスのどちらもワンタッチで迅速にテストでき、生産ラインでの迅速なテストおよび自動化統合に適しています。

CV曲線スキャン分析機能は、半導体材料およびパワーデバイスの研究開発と分析に対する実験室の要件も満たします。

この機器の測定周波数は1kHz～2MHzで、VGS電圧は±40V、VDS電圧は±200V/±1500V/±3000V。第４世代パワー半導体などほとんどのパワーデバイスのテスト要件を満たします。

■機能特長

A.一体化テスト、高集積度、小型、高効率

この一台の機器には、LCRデジタルブリッジ、VGS電圧源、VDS電圧源、高低圧切り替えマトリックスおよびホストPCソフトウェアが内蔵されており、複雑な配線や煩雑な操作をサポートする容量式タッチ対応のLinuxシステムに統合しています。操作がより簡単になり、生産ラインでの迅速かつ自動化されたテストに特に適しています。

B.単一デバイステスト、10.1インチの大画面、4つの寄生パラメータを同一画面に表示、詳細を一目で確認可能

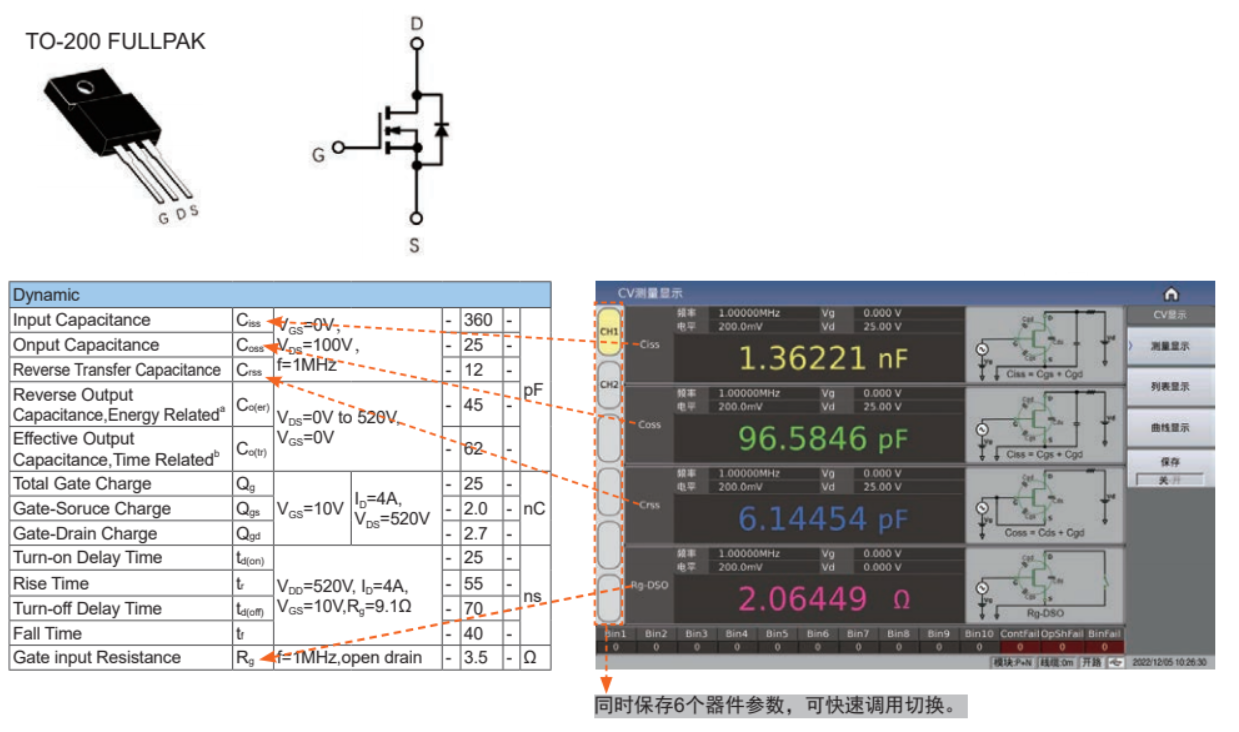

MOSFETまたはIGBTの最も重要な4つの寄生パラメータ：Ciss、Coss、Crss、Rg、Cies、Coes、Cres、Rgをワンタッチでテストでき、10.1インチの大画面に測定結果、等価回路図、分別結果などの重要なパラメータを同時に表示できます。一目で確認できます。

単一デバイスをワンタッチでテストする際、テストピン、測定パラメータ、測定結果の頻繁な切り替えは不要で、テスト効率が大幅に向上します。

C.リストテスト、複数のマルチチップモジュールデバイスの測定パラメータを同一画面に表示

TH510シリーズ半導体C-V特性分析器は、最大6つの単一デバイス、6チップデバイス、または6モジュールデバイスのテストをサポートしており、すべての測定パラメータをリストスキャンモードで同時に表示してテスト結果と判断結果を表示します。

D.曲線スキャン機能（オプション）

MOSFETのパラメータの中で、CV特性曲線も非常に重要な指標です。以下の図を参照してください。

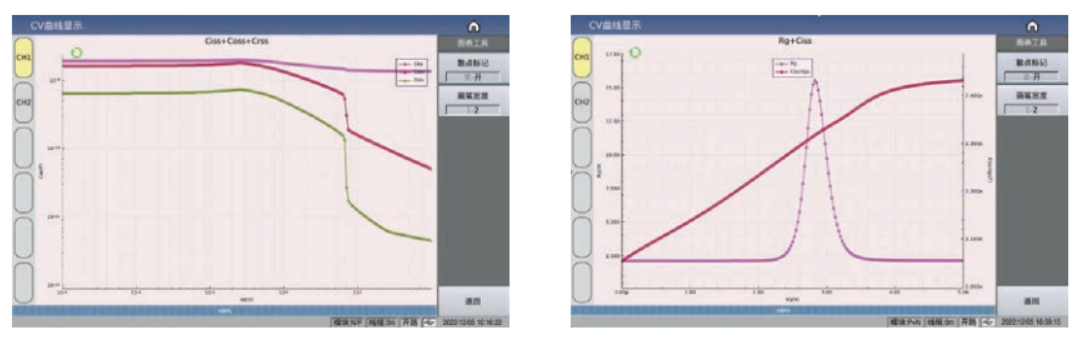

TH510シリーズ半導体C-V特性分析器は、C-V特性曲線分析をサポートしており、対数および線形の2つの方法で曲線スキャンを実現できます。同一パラメータの異なるVgの複数の曲線、同一Vgの異なるパラメータの複数の曲線を同時に表示できます。

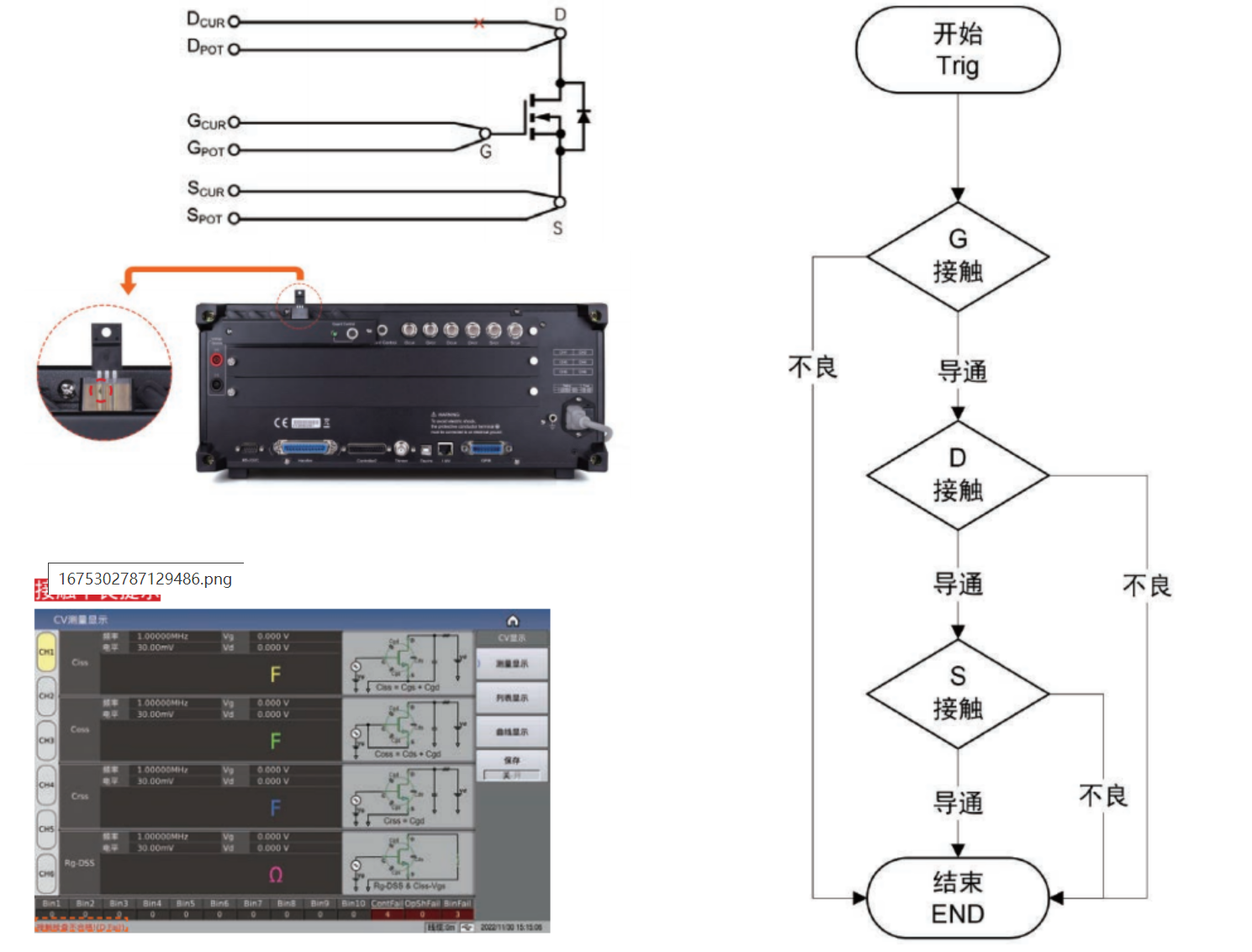

E. 独創的接触チェック（Contact）機能、事前に自動化テストの問題を排除

F. 独創の高速通断テスト（OP_SH）、破損デバイスを排除

半導体デバイス特性テスト時、デバイス自体が破損している場合、特に多芯デバイスのうち一つの芯がすでに破損している場合、テストの雑散容量は依然として合格と見なされることがありますが、半導体デバイスの導通特性が最も重要な特性です。

したがって、導通特性が不良な製品に対してC-V特性テストを行うことは全く無意味であり、測定時間を浪費するだけでなく、C-Vが合格した不良品が良品に混入し、出荷後に返品されることで損失をもたらします。

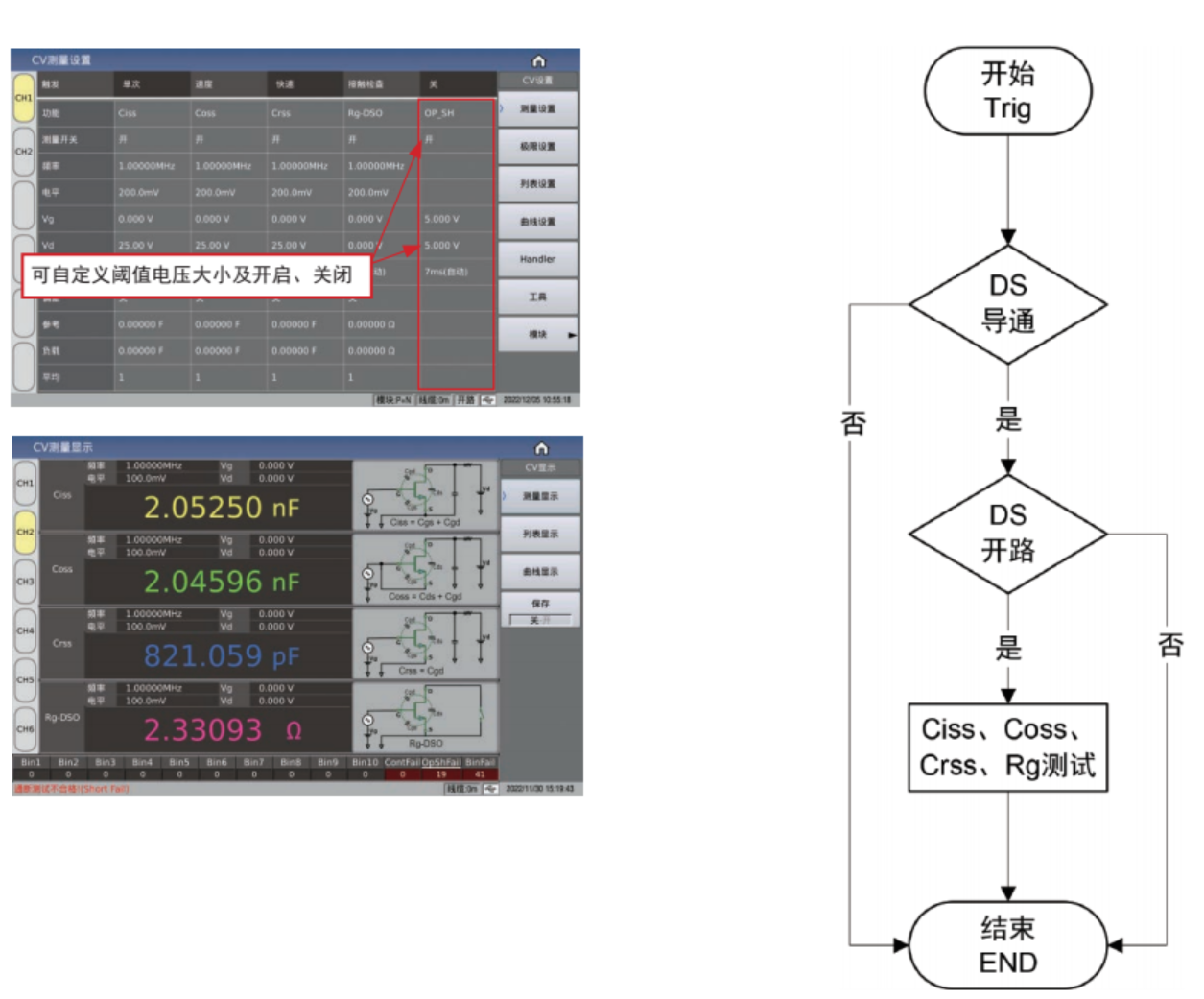

TH510シリーズ半導体C-V特性分析器は、高速通断テスト（OP_SH）機能を提供し、デバイス自体の導通性能を直接判断できます。

G. 独創のモジュール式デバイス設定、カスタマイズ対応

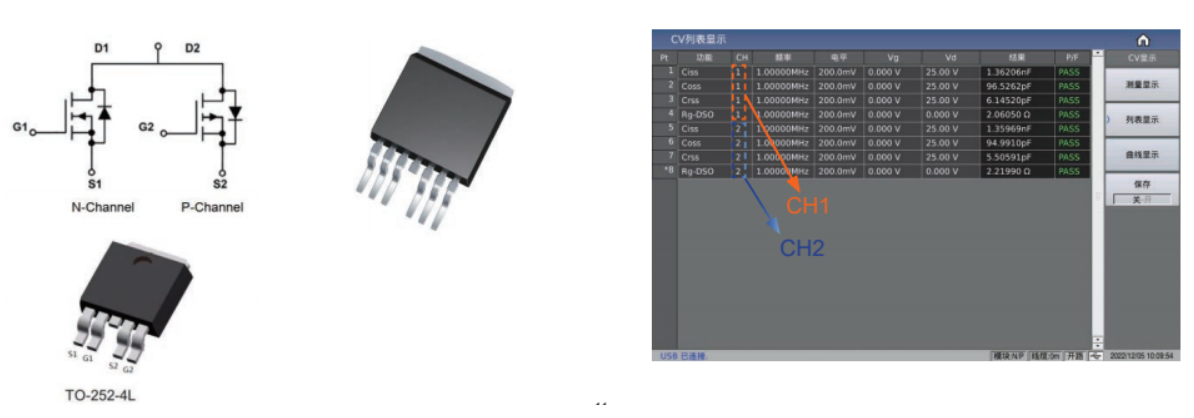

デュアル（Dual）MOSFETや多組IGBTなどのモジュール式デバイスに対応し、一部のデバイスでは異なる種類のチップが混合されたパッケージが使用されます。TH510シリーズC-V特性分析器はこのような状況に対応するために最適化されており、一般的なモジュール式チップのデモが内蔵されており、特殊チップもカスタマイズに対応しています。

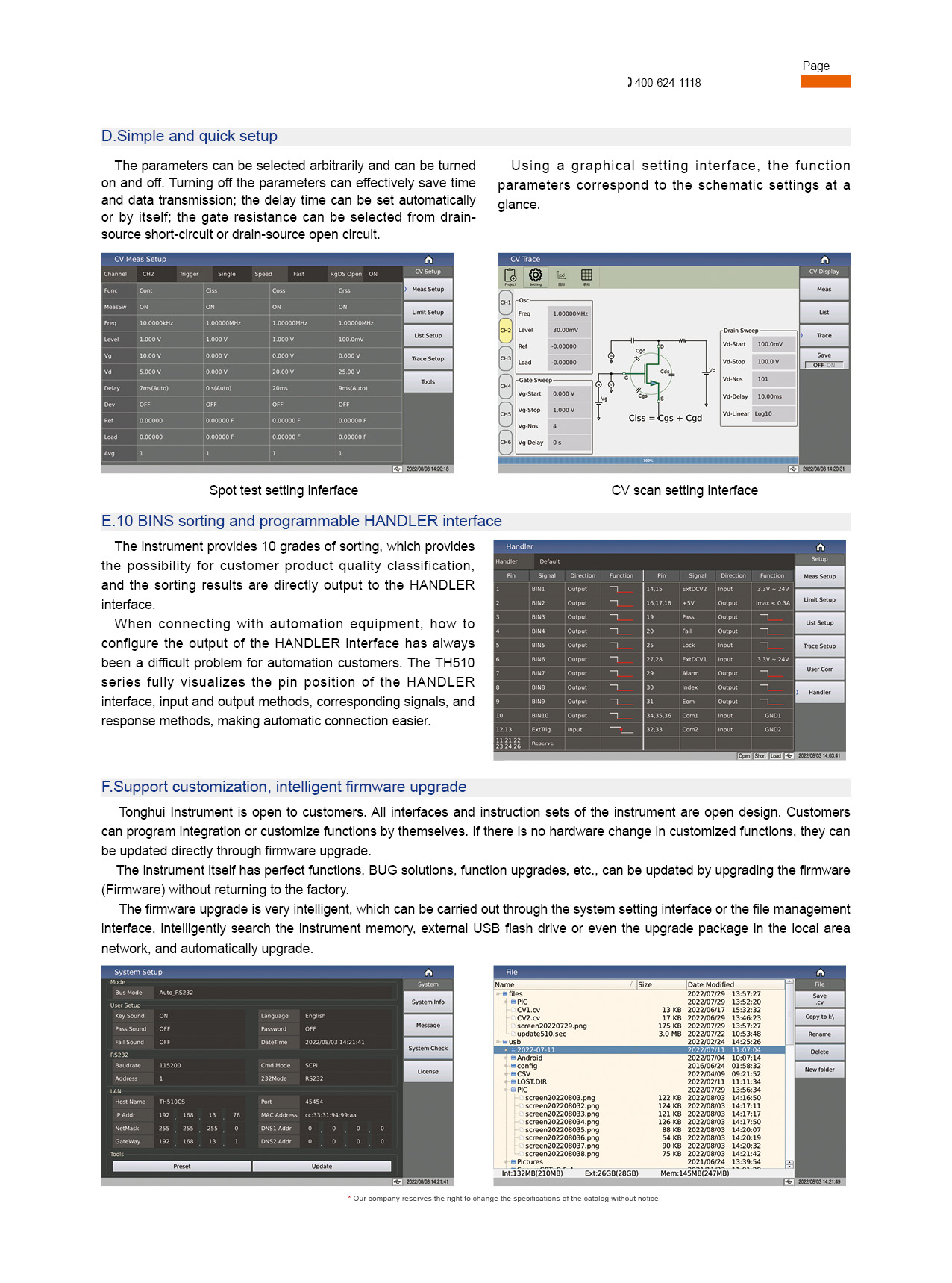

H. 簡単で迅速な設定

I. 10段階の分別とプログラマブルハンドラーインターフェース

J. カスタマイズ対応、インテリジェントなファームウェアアップグレード方式

TECHMIZEは顧客に対してオープンな姿勢をとっており、機器のすべてのインターフェースおよび命令セットがオープンデザインとなっています。顧客は独自にプログラムを組み込み、機能をカスタマイズできます。カスタマイズ機能にハードウェアの変更がない場合は、ファームウェアのアップグレードで直接更新可能です。

機器本体の機能向上、バグ修正、機能アップグレードなどもファームウェアアップグレードで行え、工場に返送する必要はありません。

ファームウェアのアップグレードは非常にインテリジェントで、システム設定画面またはファイル管理画面を通じて行えます。機器のメモリ、外付けUSB、さらにはローカルネットワーク内のアップグレードパッケージを自動的に検索し、アップグレードを実行します。

K. 独自技術でCiss、Coss、Crss、Rgの生産ライン／自動化システムでの高速テスト精度を実現

TECHMIZEはキャパシタテスト業界での約30年の経験を活かし、生産ラインや自動化テストなどの高速高精度テストの場面で、キャパシタや抵抗のテスト精度を確保しています。

一般的な生産ラインテストでは、標準の0メートルテストフィクスチャを提供し、直挿デバイスを直接挿入してテストでき、Ciss、Coss、Crss、Rgのテスト精度が高いです。

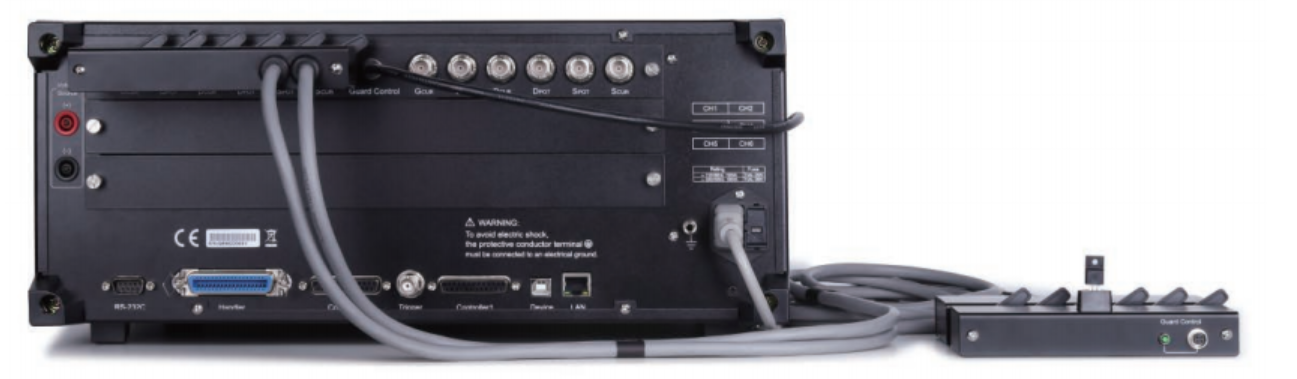

自動化テストでは、自動化設備のテスト治具が通常長い接続線を必要とするため、テスト線を延長する際に大きな精度の偏差が生じることが多いですが、同惠電子は独自の2メートル延長線を設計し、2メートルキャリブレーションを内蔵することで、Ciss、Coss、Crss、Rgのテスト精度を0メートルテストフィクスチャと同じに保ちます。

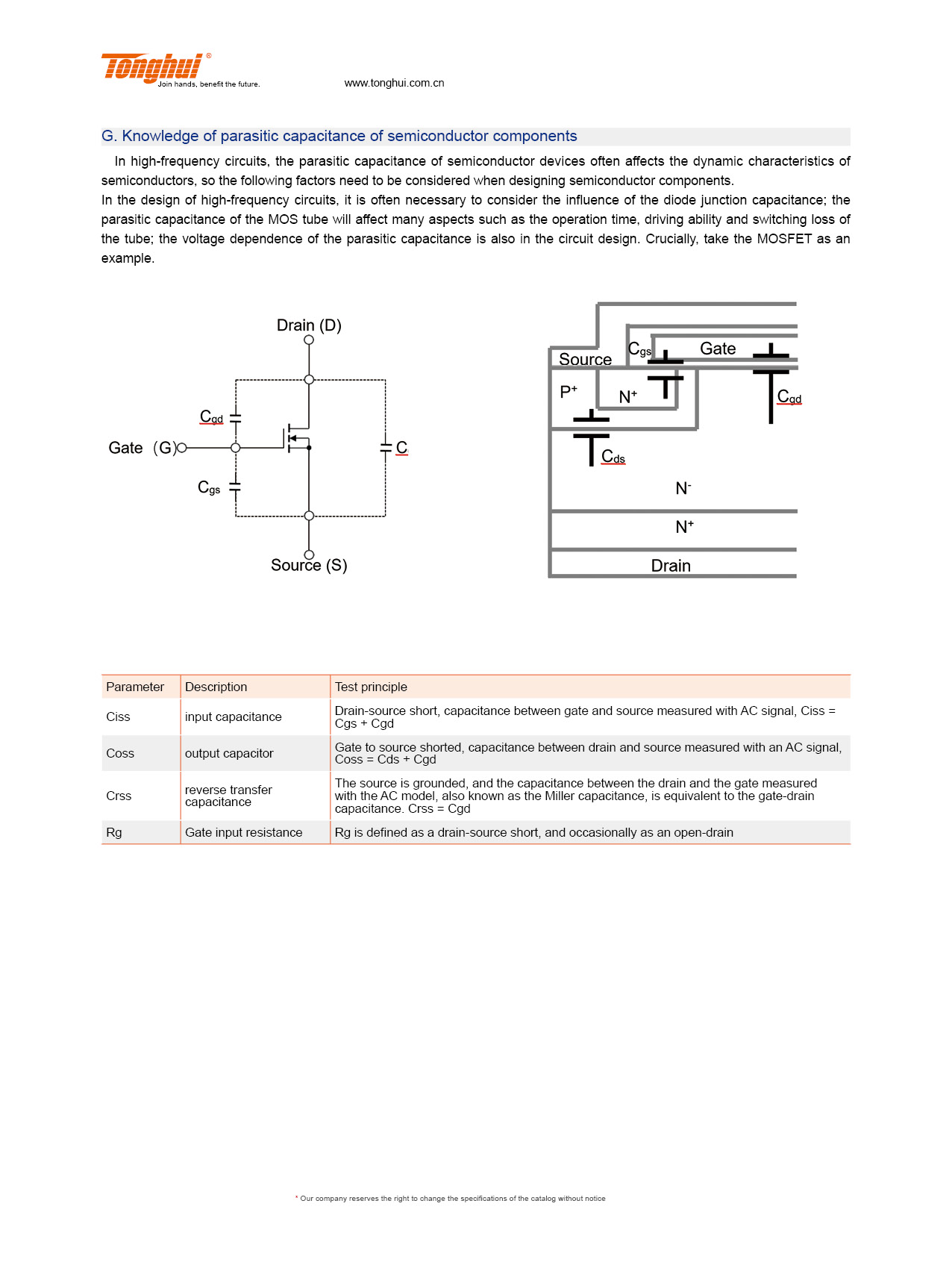

L. 半導体素子の寄生容量の知識

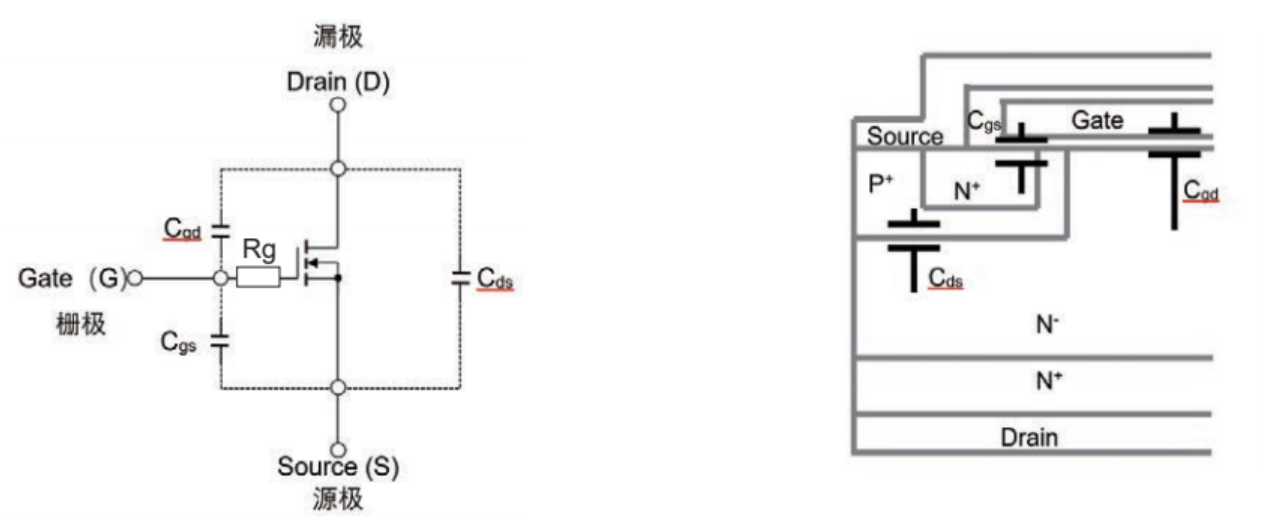

高周波回路では、半導体デバイスの寄生容量が半導体の動的特性に影響を与えることが多いため、半導体素子を設計する際には以下の要素を考慮する必要があります。

高周波回路設計では、ダイオード接合容量の影響を考慮する必要があります。MOSFETの寄生容量はデバイスの動作時間、駆動能力、およびスイッチング損失などの特性に影響を与えます。また、寄生容量の電圧依存性も回路設計において重要であり、MOSFETを例に挙げるとその影響が顕著です。

仕様

アクセサリ

標準付属アクセサリ
名称	型名
テスト・フィクスチャ	TH26063B

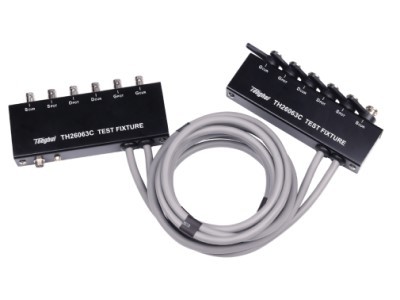

テスト・フィクスチャ	TH26063C
TH510 フィクスチャ制御接続ケーブル	TH26063D

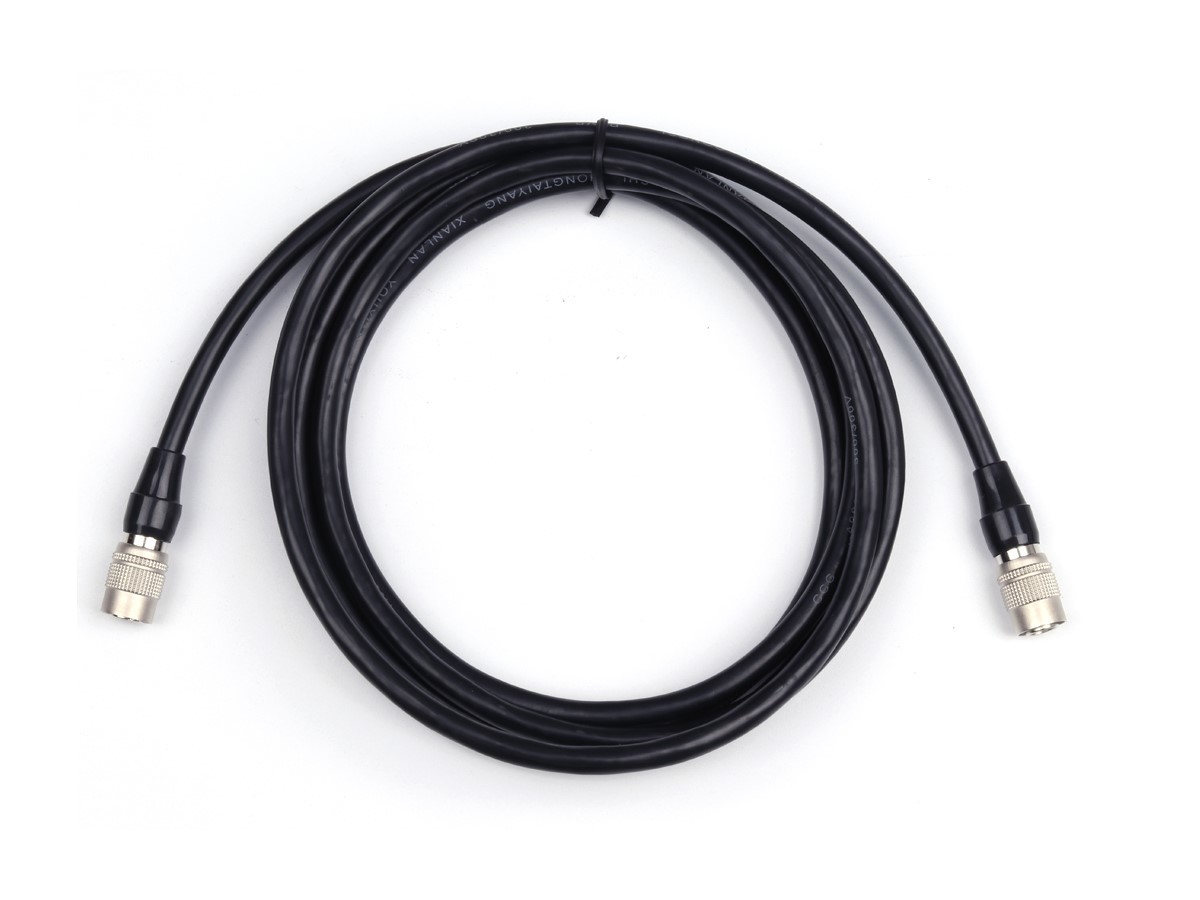

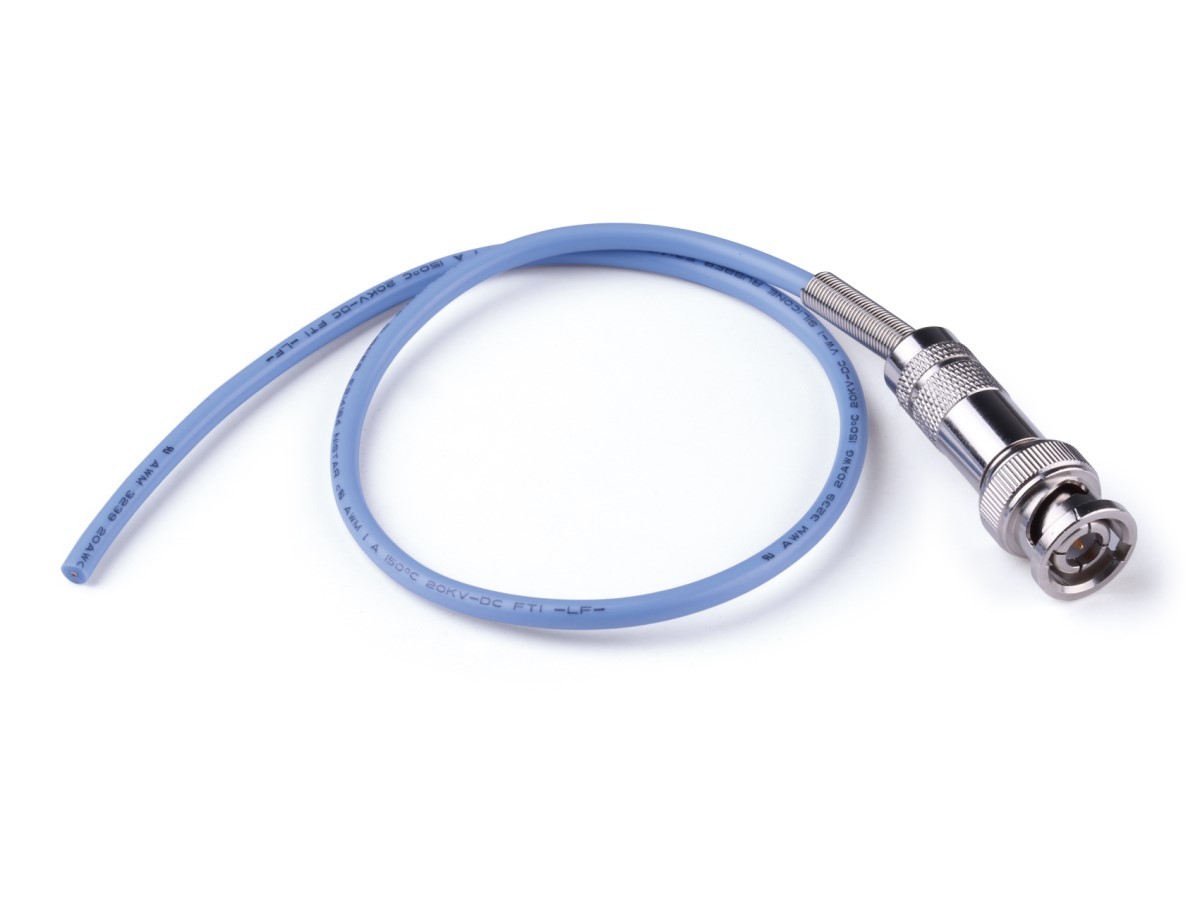

TH510 測定延長ケーブル	TH26063G

仕様

付属品・オプション

標準付属アクセサリ
名称	型名
テスト・フィクスチャ	TH26063B
テスト・フィクスチャ	TH26063C
TH510 フィクスチャ制御接続ケーブル	TH26063D
TH510 測定延長ケーブル	TH26063G

標準付属アクセサリ

型名	製品写真	名称

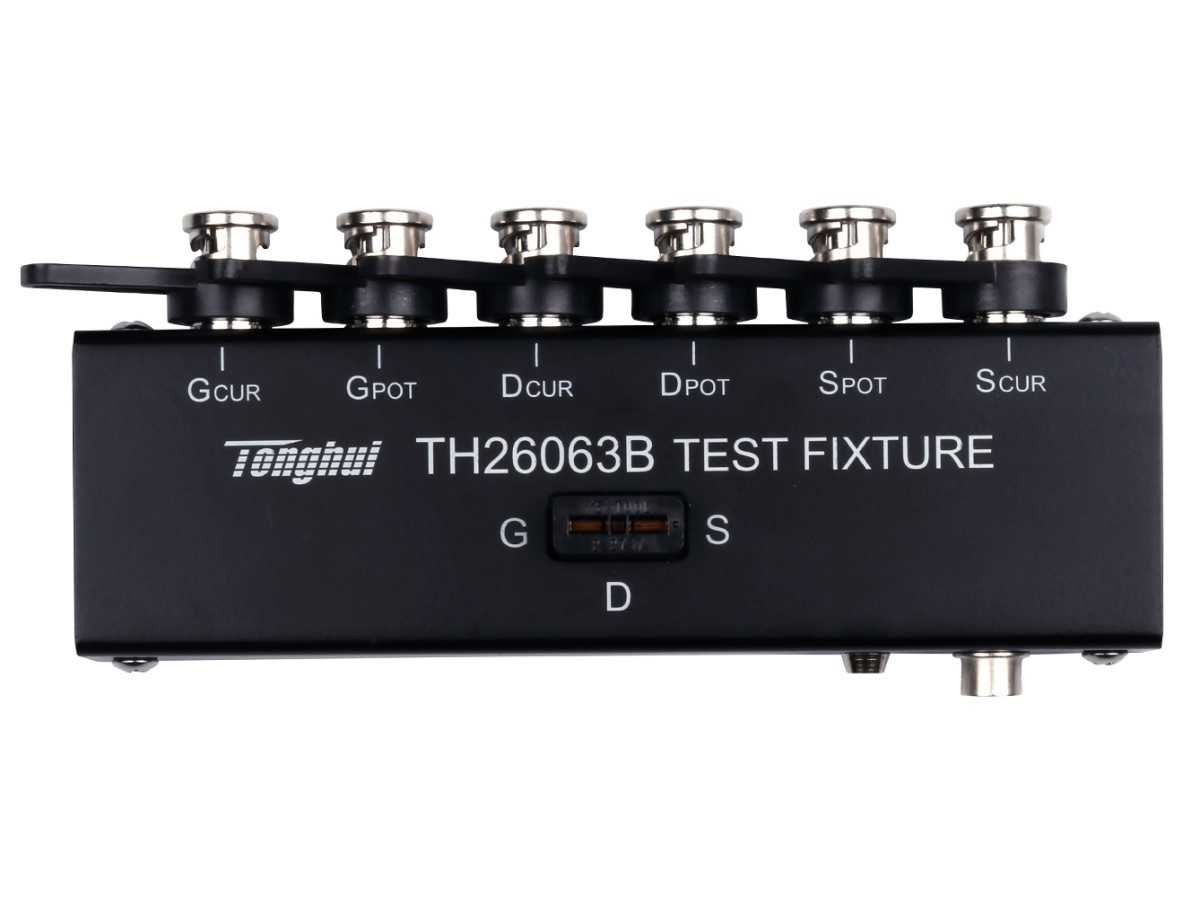

TH26063B		テスト・フィクスチャ
TH26063C		テスト・フィクスチャ
TH26063D		TH510 フィクスチャ制御接続ケーブル
TH26063G		TH510 測定延長ケーブル
