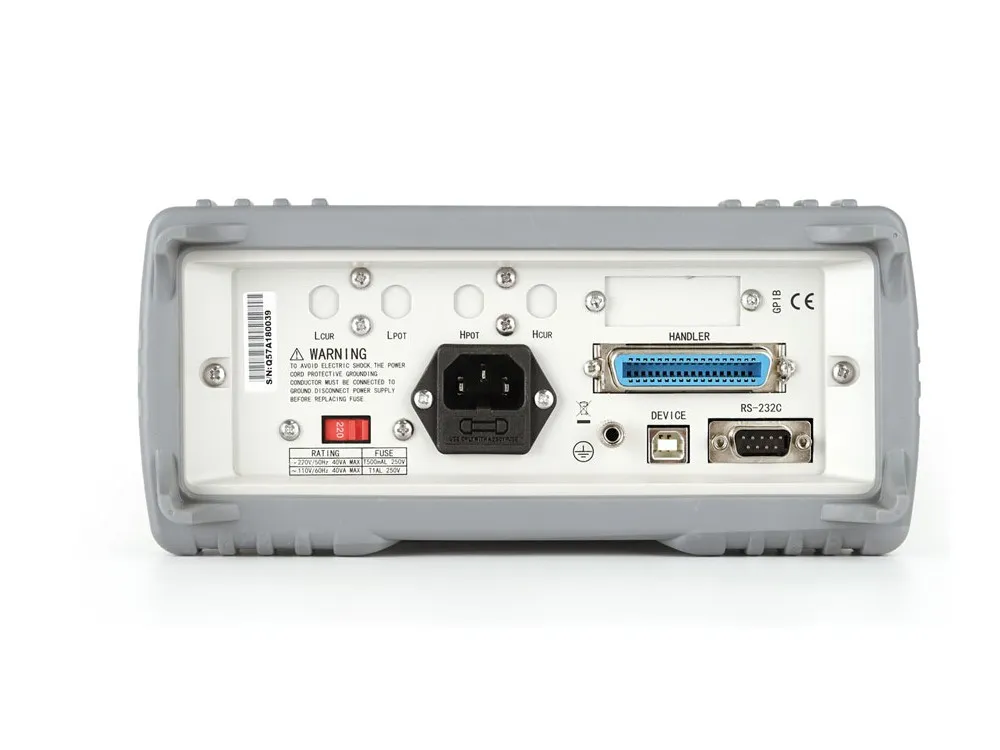

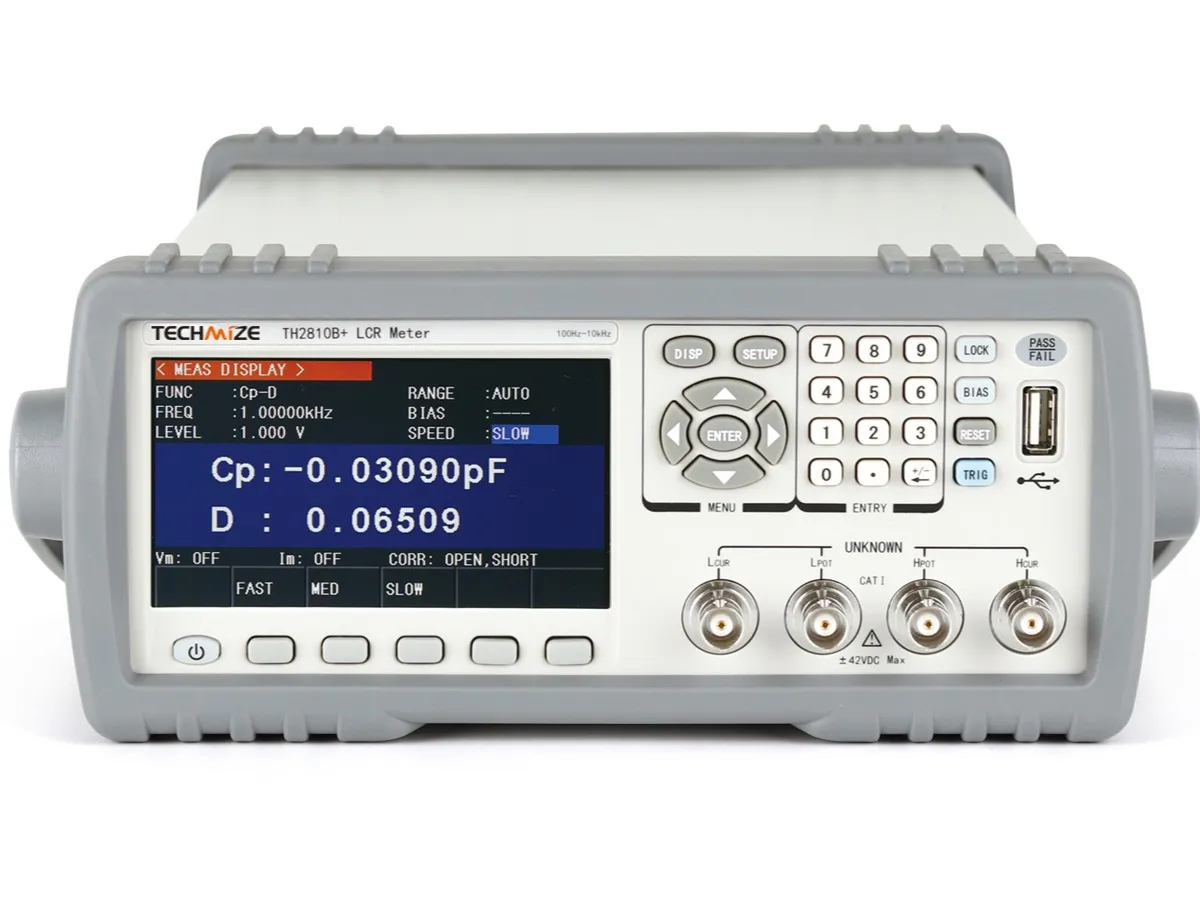

TH2810B+ LCRメーター
PRODUCT
1 / 4
TH2810B+
LCRメーター
販売価格（税抜）¥110,000
製品仕様
確度: 0.1%、テスト周波数: 100Hz, 120Hz, 1kHz, 10kHz、4.3インチLCD、ソーティング、リスト・スイープ
お電話でも承ります 03-6284-4428（平日9:00～18:00）
アプリケーション
パッシブコンポーネント：
コンデンサ、インダクタ、コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、およびネットワークコンポーネントのインピーダンスパラメータの評価
その他のコンポーネント：
プリント基板、リレー、スイッチ、ケーブル、バッテリなどのインピーダンス評価
仕様
| 型名 | TH2810B+ |
|---|---|
| 基本確度 | 0.1% |
| テスト周波数 | 100Hz, 120Hz, 1kHz, 10kHz |
| 測定パラメータ | L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, △% |
| V/I モニター | Yes |
| ACテスト信号レベル | 0.1Vrms, 0.3Vrms, 1Vrms |
| 信号ソース内部抵抗 | 10Ω, 100Ω |
| テスト端子 | 5-terminal |
| 測定時間(ms/time) | Fast: 19ms; Medium: 83ms; Slow: 333ms F≤120Hz Fast: 4XT+3ms |
| 補正機能 | Open, Short, Load |
| リスト掃引 | 10ポイントのリスト掃引。各ポイントを個別に選別でき、複数周波数の組み合わせ選別に対応。周波数・AC電圧の掃引テスト |
| 測定等価回路 | Series, Parallel |
| レンジ・モード | AUTO, HOLD |
| トリガ・モード | 内部、外部、マニュアル、BUS |
| アベレージ | 1-255 |
| 演算 | Direct reading, △ABS, △% |
| ディレイ | トリガ遅延・ステップ遅延：0〜60.000s（1msステップ） |
| 一般機能 | 直列・並列等価回路。補正：オープン/ショート。レンジ：自動/マニュアル。トリガ：INT/MAN/EXT/BUS。キーロック機能 |
| コンパレーター | 10ビン選別（BIN1〜BIN9、NG、AUX）。ビンカウント機能、前面パネルのPASS/FAIL LED表示 |
| 内部ストレージ | LCRZ設定ファイル100件、測定結果10件 |
| 外部USBメモリ | 本体設定ファイル、CSVデータファイル |
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26048A |  | ||||
| ショート治具 | TH26010 |  | ||||
| ケルビン・テストリード・テスト・フィクスチャ | TH26011CS |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| ピンセット型テスト・フィクスチャ | TH26029B |  | ||||
資料ダウンロード
資料は英語版です。日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
TH2810B+ についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
