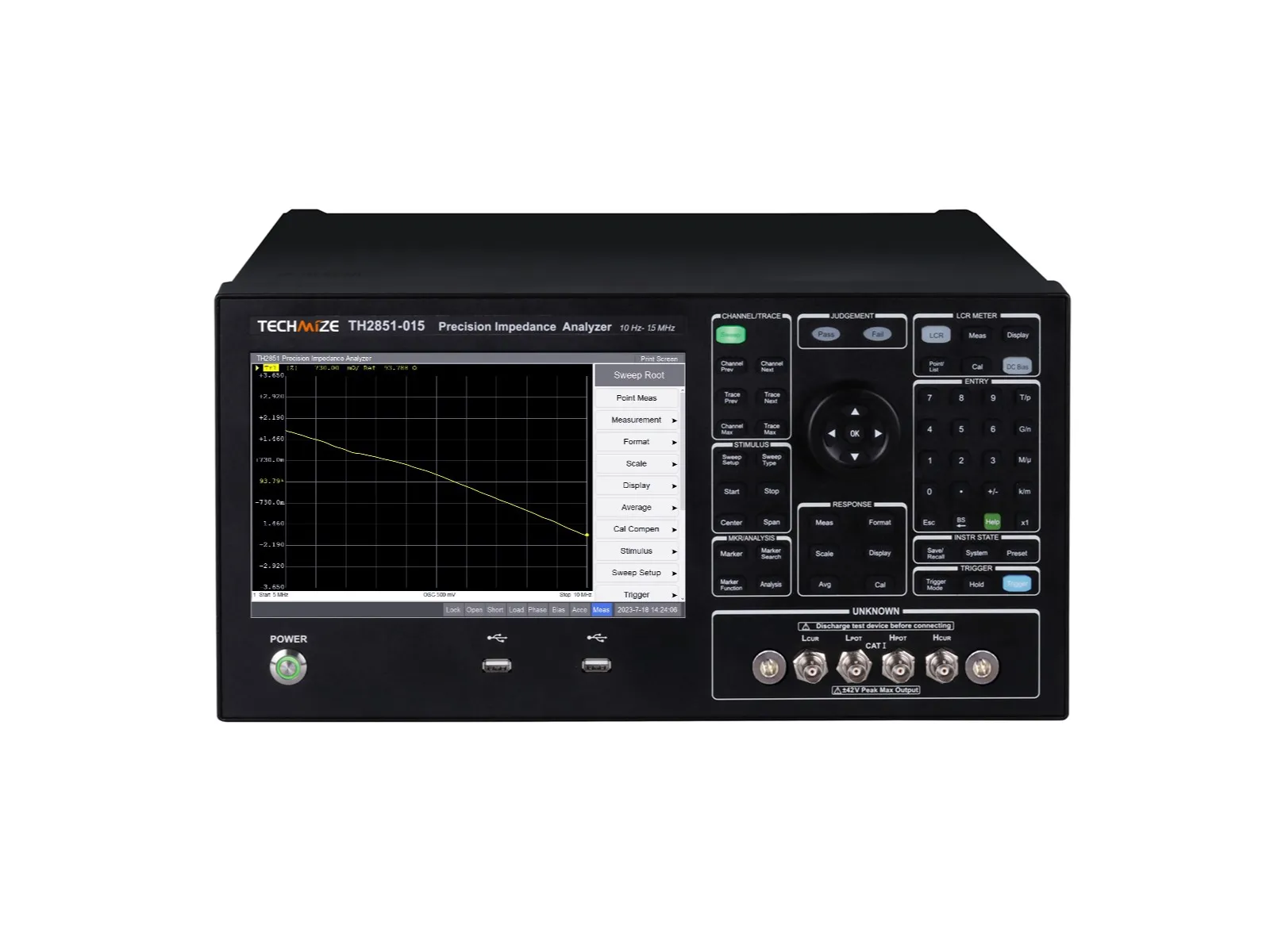

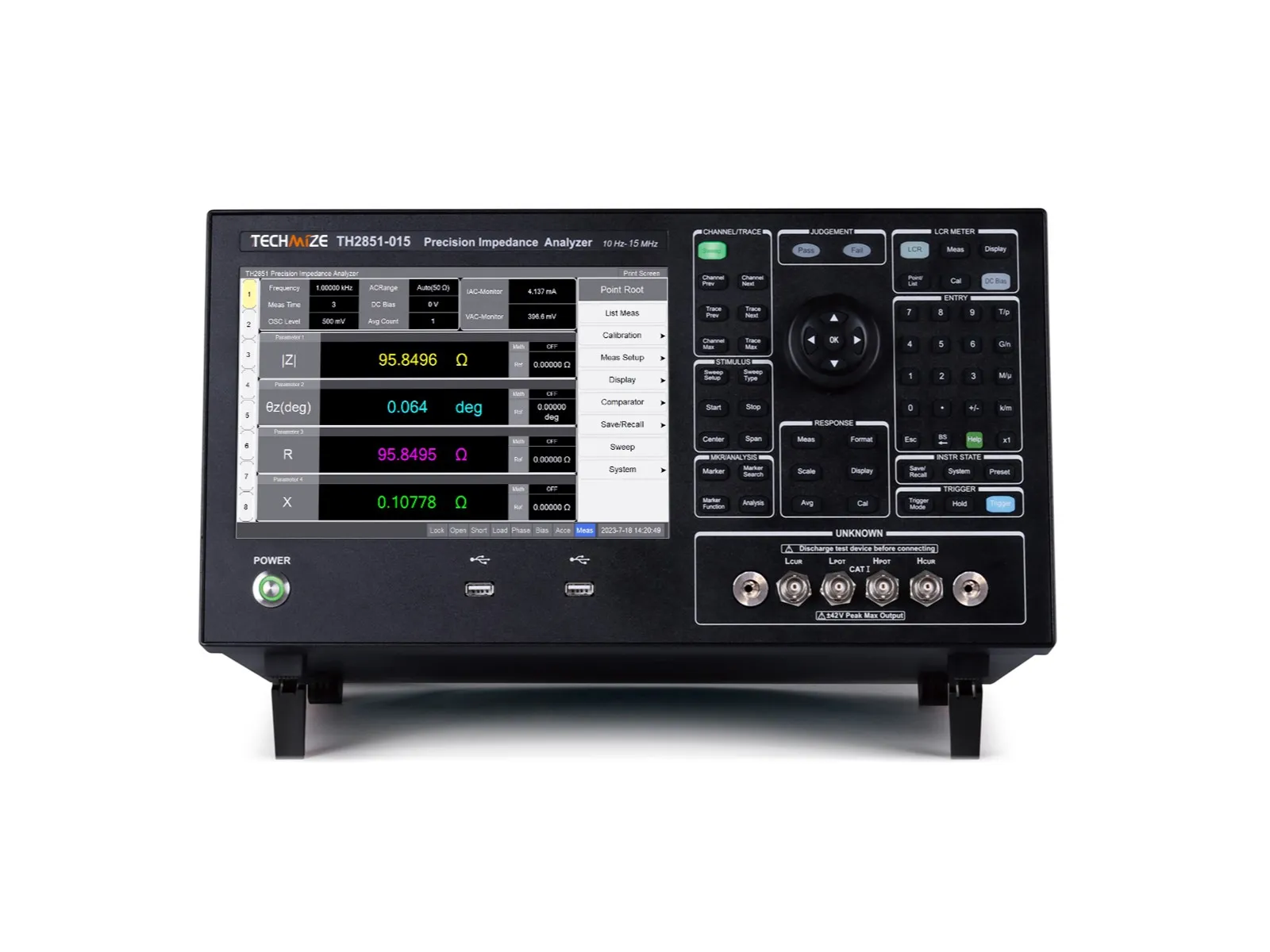

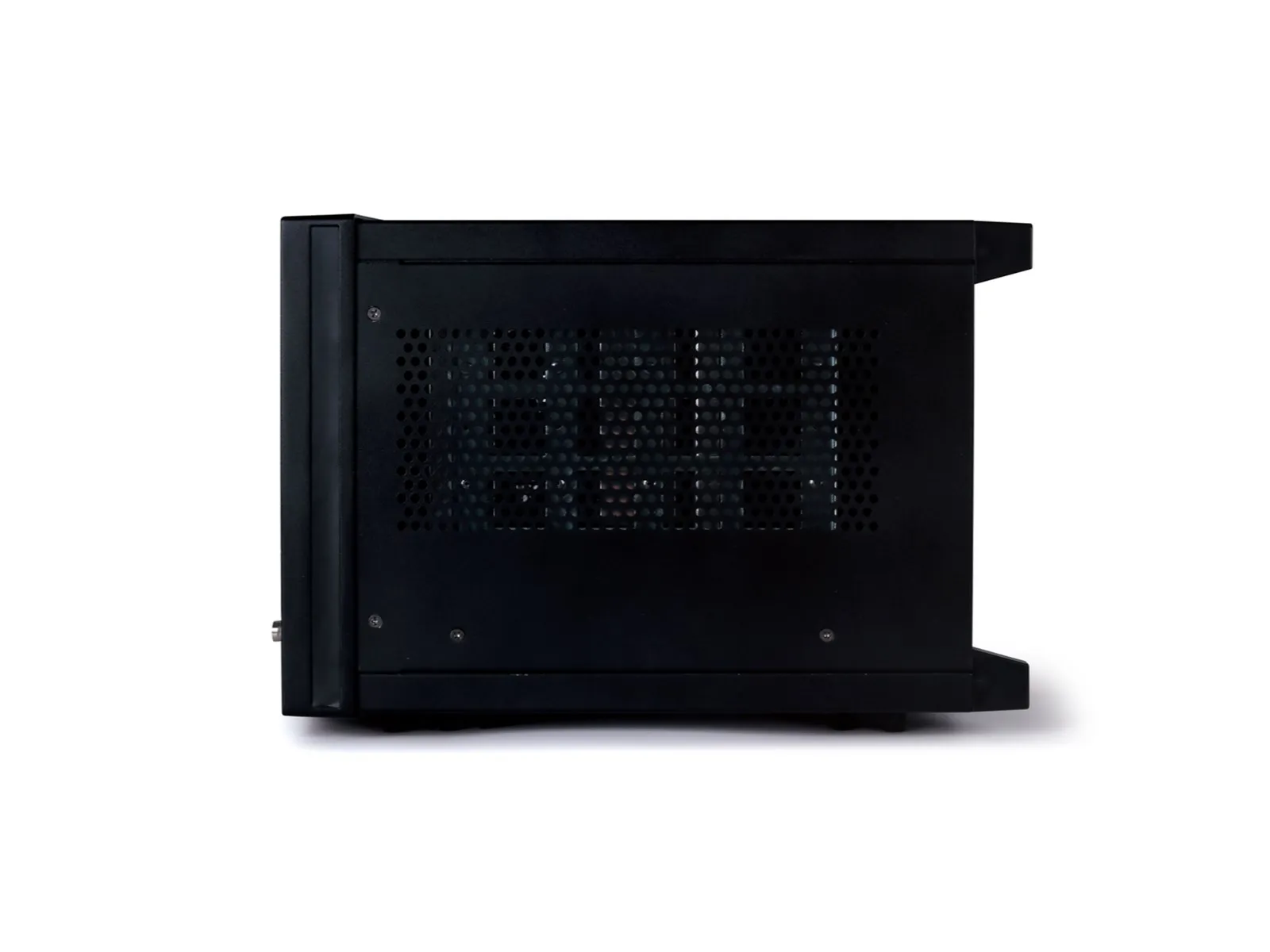

TH2851-015 インピーダンス・アナライザ

TH2851シリーズの機種比較

全機種共通: 確度: 0.08%、テスト電圧: 5mV-2V、DCバイアス: ±40V/100mA、4パラメータ測定、1601点リスト・スイープ、マルチ・パラメータ・グラフィック解析（分割画面）、等価回路解析、10.1インチ・タッチスクリーン

特長

• テスト周波数: 10Hz-15MHz
• 最高確度: 0.08%
• テスト電圧: 5mV-2V
• DCバイアス: ±40V/100mA
• 4パラメータ測定
• 1601点リスト・スイープ
• マルチ・パラメータ・グラフィック解析（分割画面）
• 等価回路解析
• 10.1インチ・タッチスクリーン

製品紹介

パッシブコンポーネント：

コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析

半導体コンポーネント

LEDドライバ集積回路の寄生パラメータテストと分析

バラクタのC-VDC特性

トランジスタまたは集積回路の寄生パラメータの分析

その他のコンポーネント

プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価

誘電体材料

プラスチック、セラミックス、その他の材料の誘電率と損失角の評価

磁性材料

フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価

半導体材料

半導体材料の誘電率、電気伝導率、およびC-V特性

液晶セル

液晶セルの誘電率、弾性定数、およびC-V特性の評価

特徴

■ 周波数：10Hz - 130MHz

■ 高精度：自動バランスブリッジ技術、4端子ペアテスト構成

■ 高い安定性と一貫性

■ 高速：最速テスト速度は5ms

■ 高解像度：10.1インチキャパシティブタッチスクリーン、解像度1280×800

■ 3つのテスト方法：ポイントテスト、リストスキャン、グラフスキャン

■ 1601ポイントのマルチパラメータリストスキャン機能

■ 4パラメータ測定

■ 4チャンネルのグラフィックスキャン機能、各チャンネルで4つの曲線を表示可能、16種類のチャンネルと曲線の分割画面表示モード

■ 強力なソーティング：LCRモードで10段階のソーティング

■ グラフィックスキャンモードでは、各曲線が個別にソートされる

■ 高い互換性：SCPI命令セットをサポートし、KEYSIGHT E4990A、E4980A、E4980AL、HP4284Aに対応

用途

■ 受動部品：

コンデンサ、インダクタ、磁心、抵抗、圧電デバイス、トランス、チップ部品、ネットワーク部品のインピーダンスパラメータ評価と性能分析

■ 半導体部品：

LEDドライバICの寄生パラメータテストと分析、バラクタのC-VDC特性

トランジスタまたはICの寄生パラメータ分析

■ その他の部品：

プリント回路基板、リレー、スイッチ、ケーブル、バッテリーのインピーダンス評価

■ 誘電材料：

プラスチック、セラミックなどの材料の誘電率と損失角評価

■ 磁性材料：

フェライト、アモルファス体およびその他の磁性材料の透磁率と損失角評価

■ 半導体材料：

半導体材料の誘電率、導電率およびC-V特性

■ 液晶セル：

液晶セルの誘電率、弾性率およびC-V特性

■ 高精度

広帯域自動ゼロ調整型自動平衡ブリッジ技術の応用により、10Hz～130MHzの周波数範囲、25mΩ～40MΩのインピーダンス範囲において、理想的な10%の測定精度を実現しています。その中で最高精度は0.08%に達し、これは高周波反射測定方式を採用するインピーダンスアナライザやネットワークアナライザの精度をはるかに上回ります。

■電流測定分解能：0.01 fA

左図は、速度5、テスト周波数1MHzにおいて100Ω抵抗を測定した際の曲線です。図から分かるように、そのトレースノイズは≦0.003%（≦±0.0015Ω）となっています。

■ 高速度比較

TECHMIZE社LCRデジタルブリッジ最速測定速度比較一覧表
測定速度（ms）

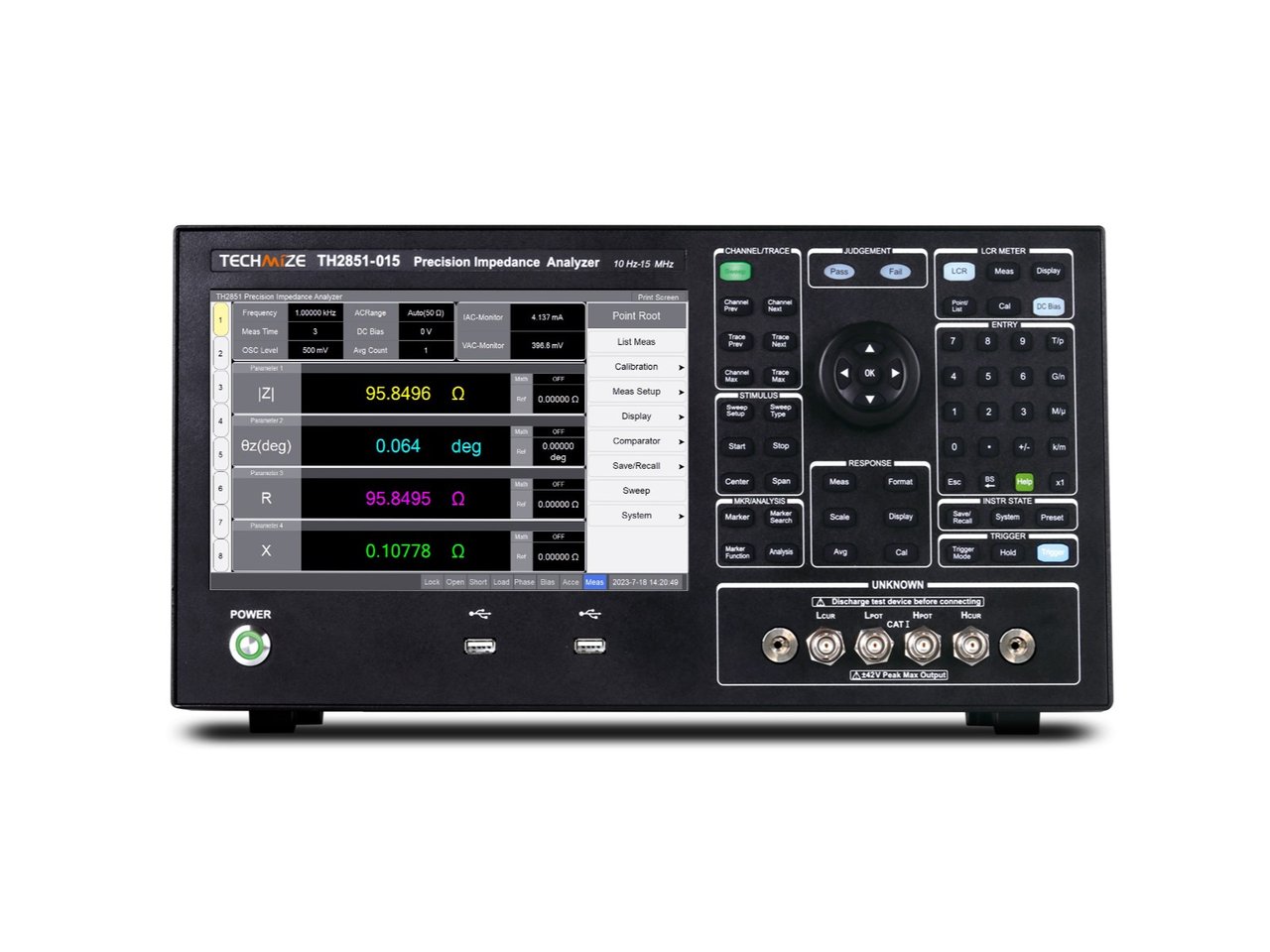

■10.1インチ大画面、4種類の測定パラメータで細部まで一目瞭然

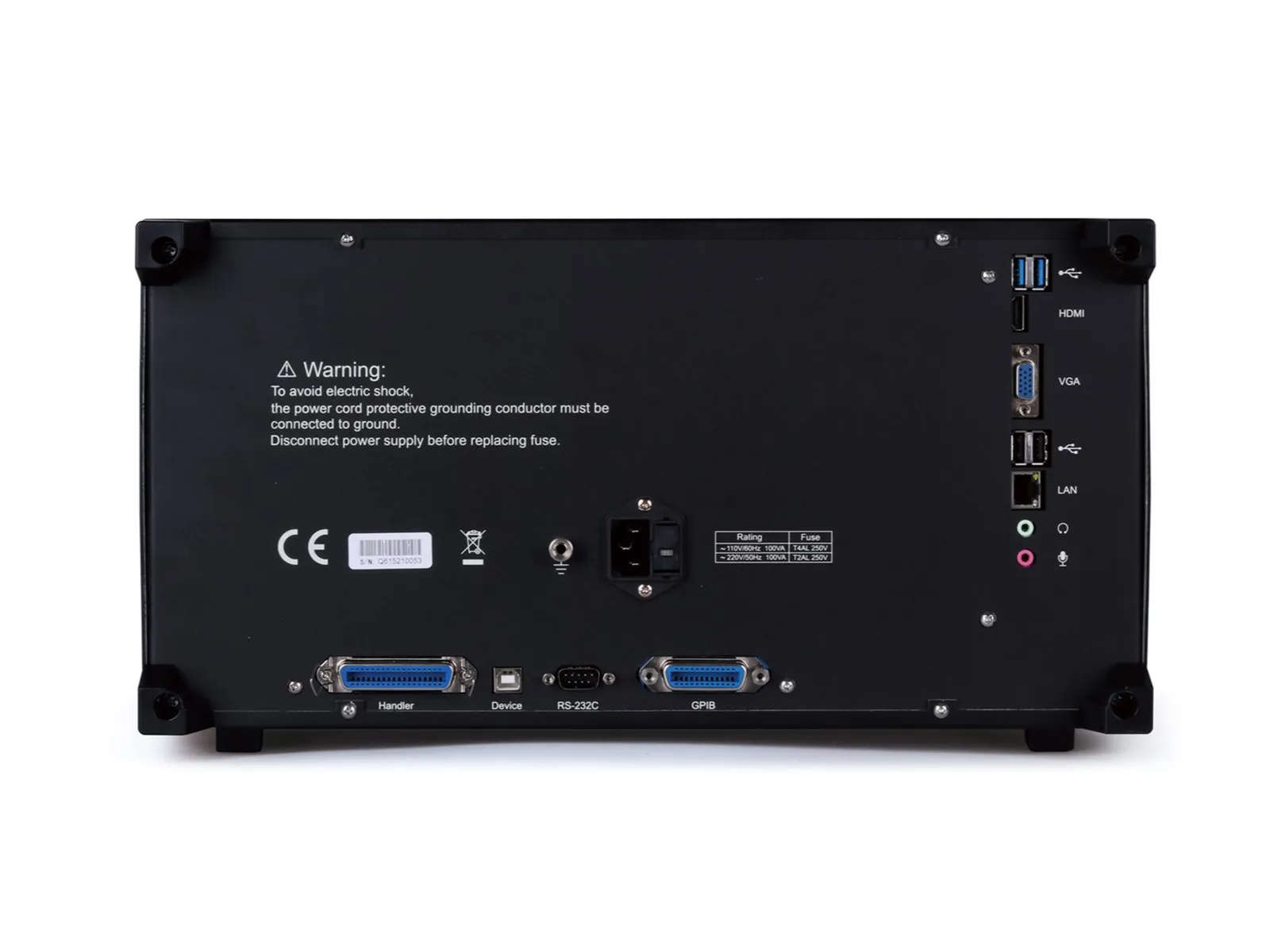

10.1インチタッチスクリーン、1280×800解像度、Windows10システムを搭載し、中国語・英語の操作インターフェースに対応。キーボード、マウス、LAN、VGA/HDMIインターフェースをサポートし、比類なき操作性の利便性を実現します。
大画面の利点は、すべてのテストパラメータ、分類パラメータ、分類結果、機能選択などを同一画面に配置できることです。それでも決して窮屈や雑然とした印象はなく、同時に4種類の測定パラメータを表示でき、さらにそれらは自由に調整可能です。画面左側のボタンにより、8セットのテストパラメータを素早く選択することができます。

■リストスキャン機能

最大1601ポイントまでのリストスキャンを設定でき、各ポイントごとにテスト周波数、テスト電圧、直流バイアスなどのテスト条件を個別に設定することが可能です。

■強力な解析グラフィカルインターフェース

最大で4チャネルを同時に表示でき、各チャネルには最大4本の曲線を表示可能です。チャネルと曲線にはそれぞれ14種類の分割表示方法が用意されています。

■分割スキャン機能

分割スキャンとは、1つのスキャン周期内で異なる周波数セグメントを設定してスキャンを行う機能です。スキャン時には異なるレベルやバイアスを設定でき、スキャン結果はグラフで直接表示されます。これは複数の周波数帯域のパラメータを迅速に選別する必要がある場合に用いられます。
例えば、水晶共振子の名目共振／反共振周波数やその他のスプリアス周波数をテストする際、分割スキャン機能を用いることで、特定の周波数範囲内だけをスキャン測定でき、不要な周波数をスキャンする必要がありません。

■強力なカーソル解析機能

TH2851シリーズ精密インピーダンスアナライザは強力なカーソル解析機能を備えており、カーソルを用いて以下の機能を実現できます：
測定結果の数値を読み取る（絶対値または基準点に対する相対値として）
曲線上の特定の点を検索（カーソル検索）
曲線の測定結果を解析し、統計データを算出
カーソル値を使用してスキャン範囲や縦軸スケールを変更
TH2851では、各曲線上に基準カーソルを含む最大10個のカーソルを表示することができます。
各カーソルには1つの励振値（座標系X軸に対応する数値）と1つの応答値（座標系Y軸に対応する数値）が割り当てられています。

■曲線選別機能

スキャン曲線の全域または一部の領域に対して測定値の合格／不合格判定を行うことができます。これは、圧電素子などの共振周波数における共振曲線の選別によく用いられます。

■等価回路解析テスト

等価回路解析テスト 実際の応用において、さまざまな種類のデバイスは、単純な3パラメータ4種類モデルや4パラメータ3種類モデルのインピーダンス素子として等価化することができます。
等価回路解析テスト機能は、これらのデバイスを等価化するために7種類の基本回路モデルを提供します。シミュレーションによる等価回路パラメータ値から得られるインピーダンス近似曲線を、実際に測定したインピーダンス曲線と比較することができ、さらに入力したパラメータを選択したモデルに基づいてフィッティングすることも可能です。
等価回路モデルはTXT文書として直接出力でき、ユーザーが保存・利用しやすい形式となっています。

■ 曲線トレース比較

曲線トレース比較は被測定物を連続的に測定し、すべての曲線を同一の座標系上に表示する機能です。
以下の2つの応用があります。
a) 複数の異なる被測定物に対して 異なる測定条件下での曲線トレースを比較し、異なる周波数ポイントを設定して、各曲線のその周波数ポイントでの測定値を算出します。
b) 同一の被測定物に対して 同一条件下での複数回の測定結果の再現性を比較し、異なる周波数ポイントを設定して、各曲線のその周波数ポイントでの測定値を算出します。

■誘電率解析（オプション）

TH2851シリーズ精密インピーダンスアナライザは、誘電体材料の誘電率および誘電損失の解析に対応しており、専用のテストフィクスチャと解析ソフトウェアを別途購入する必要があります。

■ H26077誘電体材料テストフィクスチャ

TH26077誘電体材料テストフィクスチャは、TH2851上で正確な誘電率および誘電損失を測定するために設計されたフィクスチャです。平行平板法を用いて固体材料の誘電率を測定することで、寄生成分の容量を排除します。

■誘電率解析ソフトウェア

本ソフトウェアはオプションであり、有効化後はTH2851の画面上で対応するパラメータを直接選択できます。単一測定、リストスキャン、曲線スキャンが可能で、下図は曲線スキャン画面の例です。
TH2690シリーズは、リアルタイム自動スケーリング機能付きのヒストグラム表示を搭載しており、測定後のデータ処理を必要とせず、迅速に測定設定をデバッグできます。ヒストグラムは測定データの下に表示され、累積データをリアルタイムの測定データと比較するのに便利です。

■透磁率解析

TH2851は磁性材料の透磁率測定に対応しており、本体に加えて専用のテストフィクスチャおよび透磁率解析ソフトウェアをオプションとして選択する必要があります。具体的な構成は以下の通りです。

■テストフィクスチャ（TH26086変換ベース）

4端子対をN型7mmベースに変換するために使用され、TH26088透磁率テストフィクスチャなどの他のテストフィクスチャに対応します。
TH26086は必須オプションであり、未購入の場合、TH26088は正しく測定を行うことができません。

■TH26088透磁率テストフィクスチャ

TH26088は、トロイダル磁性材料の透磁率を高精度に測定することができます。本フィクスチャの構造はトロイダルコイルを1周巻いた形となっており（漏れ磁束なし）、トロイダルコアに導線を巻く必要がなく、広範な周波数帯域に対応可能です。小型と大型の2種類のフィクスチャが付属しており、さまざまなサイズに適応できるため、磁性材料測定に理想的な構造となっています。

■透磁率解析ソフトウェア（オプション）

透磁率解析ソフトウェアを有効化すると、単一測定、リストスキャン、曲線スキャンにおいて透磁率パラメータを直接選択でき、測定結果を画面上にそのまま表示することができます。

仕様

付属品・オプション

標準付属アクセサリ
名称	型名
テスト・フィクスチャ	TH26005D
テスト・フィクスチャ	TH26047
100Ω 標準抵抗	TH26082A
ショート治具	TH26010
TH2851 キャリブレーション・キット

オプション・アクセサリ
名称	型名
テスト・フィクスチャ	TH26007A
ピンセット型テスト・フィクスチャ	TH26009B
テスト・フィクスチャ	TH26008A
テスト・フィクスチャ	TH26048
ショート・テスト・フィクスチャ	TH26062A
テスト・フィクスチャ	TH26063
高周波テスト・フィクスチャ	TH26018C
誘電体テスト・フィクスチャ	TH26077
