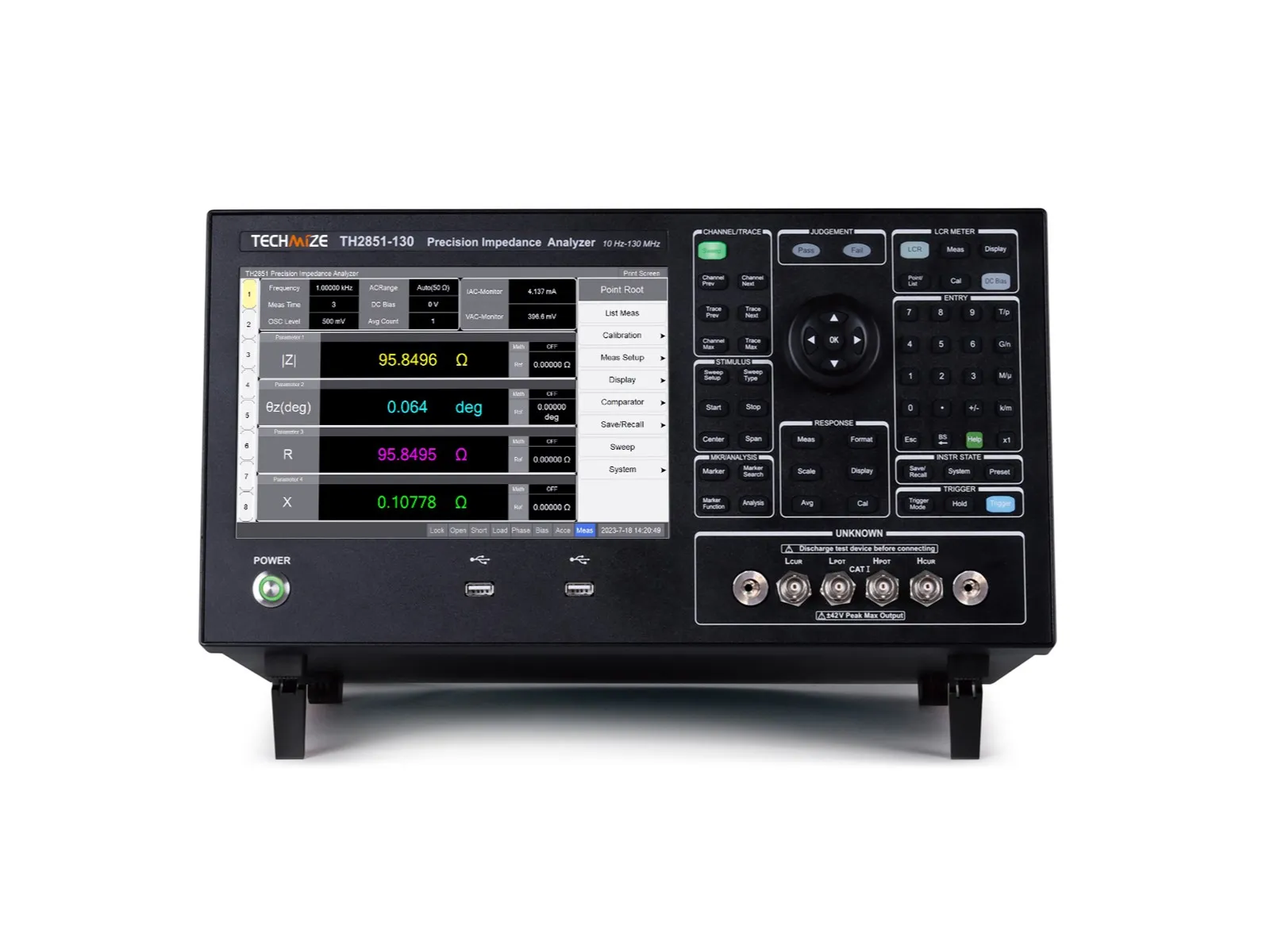

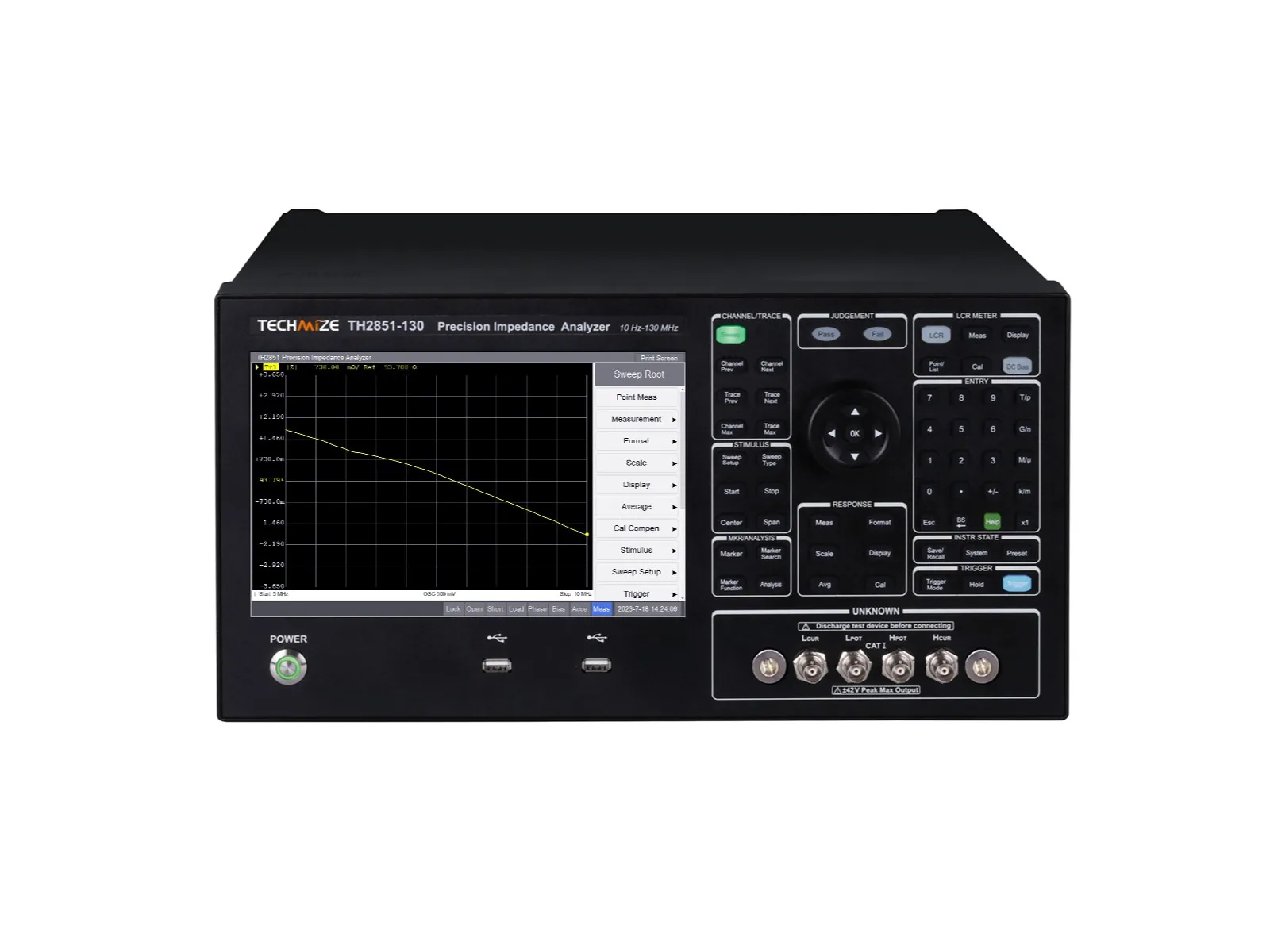

TH2851-130 インピーダンス・アナライザ
PRODUCT
1 / 5
TH2851-130
インピーダンス・アナライザ
販売価格（税抜）¥9,690,000
製品仕様
テスト周波数: 10Hz-130MHz、最高確度: 0.08%、テスト電圧: 5mV-2V、DCバイアス: ±40V/100mA、4パラメータ測定、1601点リスト・スイープ、マルチ・パラメータ・グラフィック解析（分割画面）、等価回路解析、10.1インチ・タッチスクリーン
お電話でも承ります 03-6284-4428（平日9:00～18:00）
アプリケーション
パッシブコンポーネント：
コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネント
LEDドライバ集積回路の寄生パラメータテストと分析
バラクタのC-VDC特性
トランジスタまたは集積回路の寄生パラメータの分析
その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料
プラスチック、セラミックス、その他の材料の誘電率と損失角の評価
磁性材料
フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料
半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル
液晶セルの誘電率、弾性定数、およびC-V特性の評価
仕様
| 型名 | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 | |
|---|---|---|---|---|---|---|
| テスト周波数 | 10Hz-15MHz | 10Hz-30MHz | 10Hz-50MHz | 10Hz-80MHz | 10Hz-130MHz | |
| 基本確度 | 0.08% | |||||
| AC信号 | 電圧 | 5mVrms to 2Vrms | ||||
| 電流 | 50μArms to 20mArms | |||||
| DCバイアス | 電圧 | 0V to +/-40V | ||||
| 電流 | 0mA to +/-100mA | |||||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26005D |  | ||||
| テスト・フィクスチャ | TH26047 |  | ||||
| 100Ω 標準抵抗 | TH26082A |  | ||||
| ショート治具 | TH26010 |  | ||||
| TH2851 キャリブレーション・キット | ||||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26007A |  | ||||
| ピンセット型テスト・フィクスチャ | TH26009B |  | ||||
| テスト・フィクスチャ | TH26008A |  | ||||
| テスト・フィクスチャ | TH26048 |  | ||||
| ショート・テスト・フィクスチャ | TH26062A |  | ||||
| テスト・フィクスチャ | TH26063 |  | ||||
| 高周波テスト・フィクスチャ | TH26018C |  | ||||
| 誘電体テスト・フィクスチャ | TH26077 |  | ||||
資料ダウンロード
資料は英語版です。日本語資料をご希望の場合はお問い合わせフォームからご請求ください。
仕様表にはメーカーの同系列機種を併記しています。国内でお取り扱いのある機種は次のとおりです。
TH2851-130 についてご相談ください
仕様の適合や機種選定でお迷いの場合は、測定対象と条件をお知らせください。適した機種をご提案します。実機で確認したい場合はデモ機の貸出も承ります。
