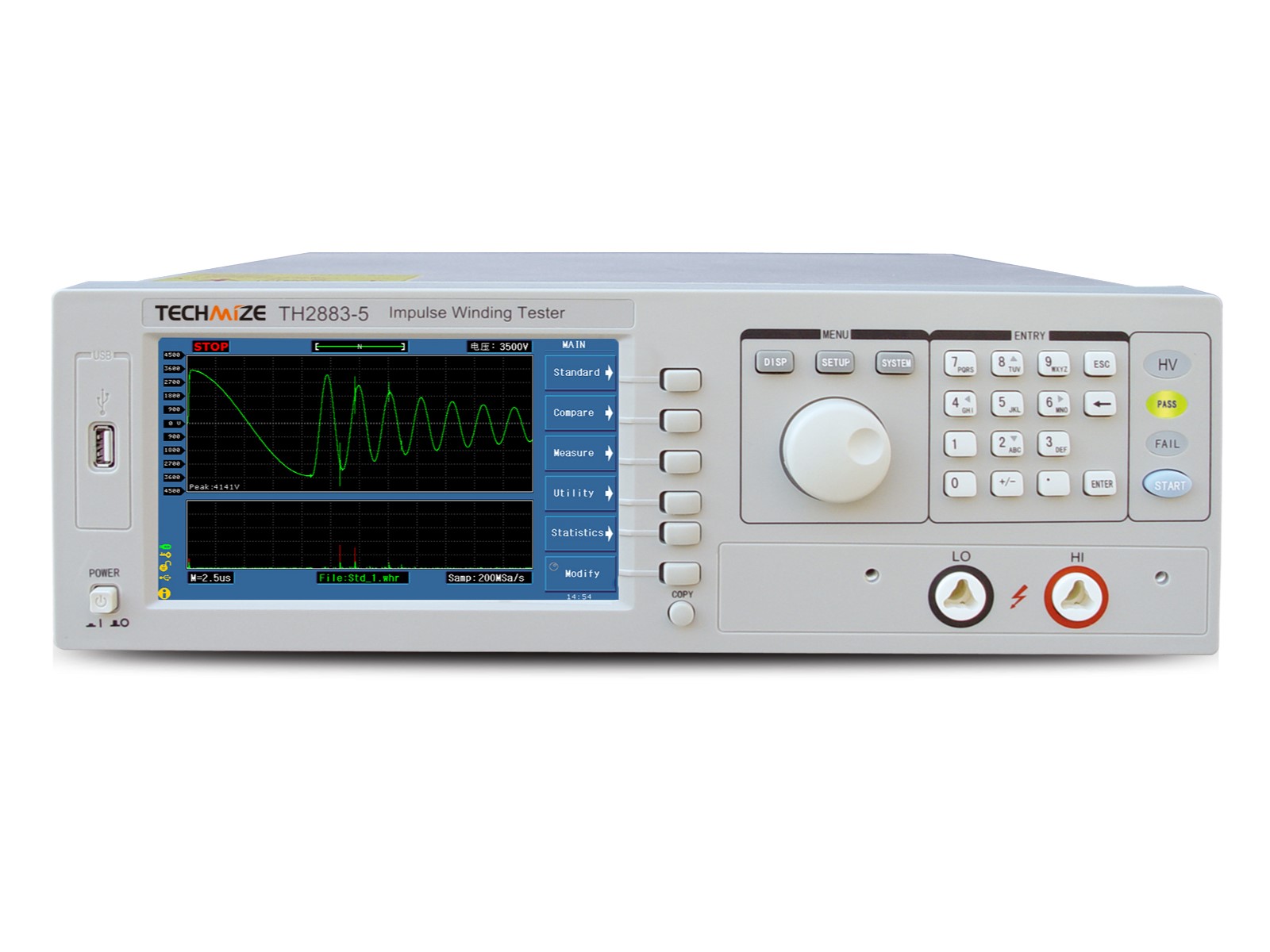

インパルス巻線試験機
パルス電圧: 5kV、エネルギー: 0.25J、波形サンプリング・レート: 200Msps、最小インダクタンス: 10μH、7インチLCD、音と光のパス/フェイル・アラーム
お電話でも承ります 03-6284-4428（平日9:00～18:00）
製品紹介
TH2883シリーズ製品は、トンフイによって新たに開発されたインパルス巻線テスターです。この製品ラインにより、トンフイはこの業界で初めて、低電圧30Vから高電圧10kVまでのインパルス巻線テスターを提供するプロバイダーとなり、シングルチャネルからマルチチャネル（最大8チャネル）まで提供しています。この装置は人気のある32ビットCPUと高密度SMD技術を採用し、65,000色の7インチTFTワイドディスプレイスクリーンを備えており、目に優しく操作の便益をもたらします。最小のインパルス電圧は30V、最大のインパルス電圧出力は10kV、1uHのインダクタンス値の巻線テスト、サンプリングレートは200Msps、メモリ深度は6kバイトで、正確なテストを実現します。標準のサンプル平均値の使用、脱磁化されたインパルスの適用、高帯域幅のアナログ取得回路、高忠実度のコロナ抽出技術、および非破壊テストの実施は、トンフイの「お客様中心、将来のテクノロジーを共有する」デザイン哲学を反映しています。
出力電圧に応じて、TH2883シリーズは3つのモデル、TH2883-1、TH2883-5、TH2883-10から成り立っています。最小のインパルス電圧が30Vで最大のインパルス電圧が1200VのTH2883-1は、1uHの低インダクタンス値の巻線をテストでき、スイッチング電源で使用されるインダクタンスコイルの理想的なテスト製品です。100Vから5000Vのインパルス電圧を持つTH2883-5は、あらゆる種類のコイルをテストするための標準製品です。最大10kVのインパルス出力電圧を持つTH2883-10は、より高い絶縁性と耐電圧のインターターンテストに適しています。TH2883シリーズ製品には標準装備のUSBホスト、RS232C、USBデバイス、LANインターフェースがあり、グラフの迅速な保存と装置のリモートコントロールが便利です。
コロナ抽出機能
高忠実度のコロナ抽出アルゴリズム（特許技術）および高帯域幅のアナログ取得回路を備えたTH2883シリーズ製品は、高周波のコロナ波形を完全に再現し、製品の絶縁特性についてより詳しく知ることができます。
仕様
| 型名 | TH2883-1 | TH2883-5 | TH2883-10 | |
|---|---|---|---|---|
| インパルス電圧 | 30V-1200V, 5V steps | 100V-5000V, 10V steps | 500V-10kV, 20V steps | |
| 電圧確度 | ±(5% set value+5V) | ±(5% set value+15V) | ±(5% set value+25V) | |
| リードバック確度 | ±(5% actual value+5V) | ±(5% actual value+15V) | ±(5% actual value+25V) | |
| チャンネル数 | 1 | |||
| インダクタンス・テスト範囲 | ≥1uH | ≥10uH | ≥20uH | |
| インパルス・エネルギー | Max.: 0.02 Joule | Max.: 0.25 Joule | Max.: 0.5 Joule | |
| 測定速度 | 6 times/second | 6 times/second | 3 times/second (when 10kV impulse voltage is output) | |
| パルス数 | Max.: 32 | |||
| 入力インピーダンス | 5MΩ | |||
| ディスプレイ | 800×480ドット 65千色TFT。波形表示範囲：600×256 | |||
| 波形取り込み | サンプリングレート：最大200Msps（8段階可変）。分解能：8bit。メモリ長：6kバイト。アベレージ：1〜32 | |||
| 判定方法 | Comparison with Standard Waveform:
| |||
| 波形測定 | Voltage/Frequency/Time | |||
| トリガ・モード | マニュアル／外部／BUS／内部 | |||
| 検出出力 | OK/NG display/LED/ Alarm | |||
| 統計 | 測定結果の統計機能 | |||
| メモリ | 標準波形データと本体設定を内部不揮発メモリに20組保存可能。USBメモリを外部メモリとして使用できます | |||

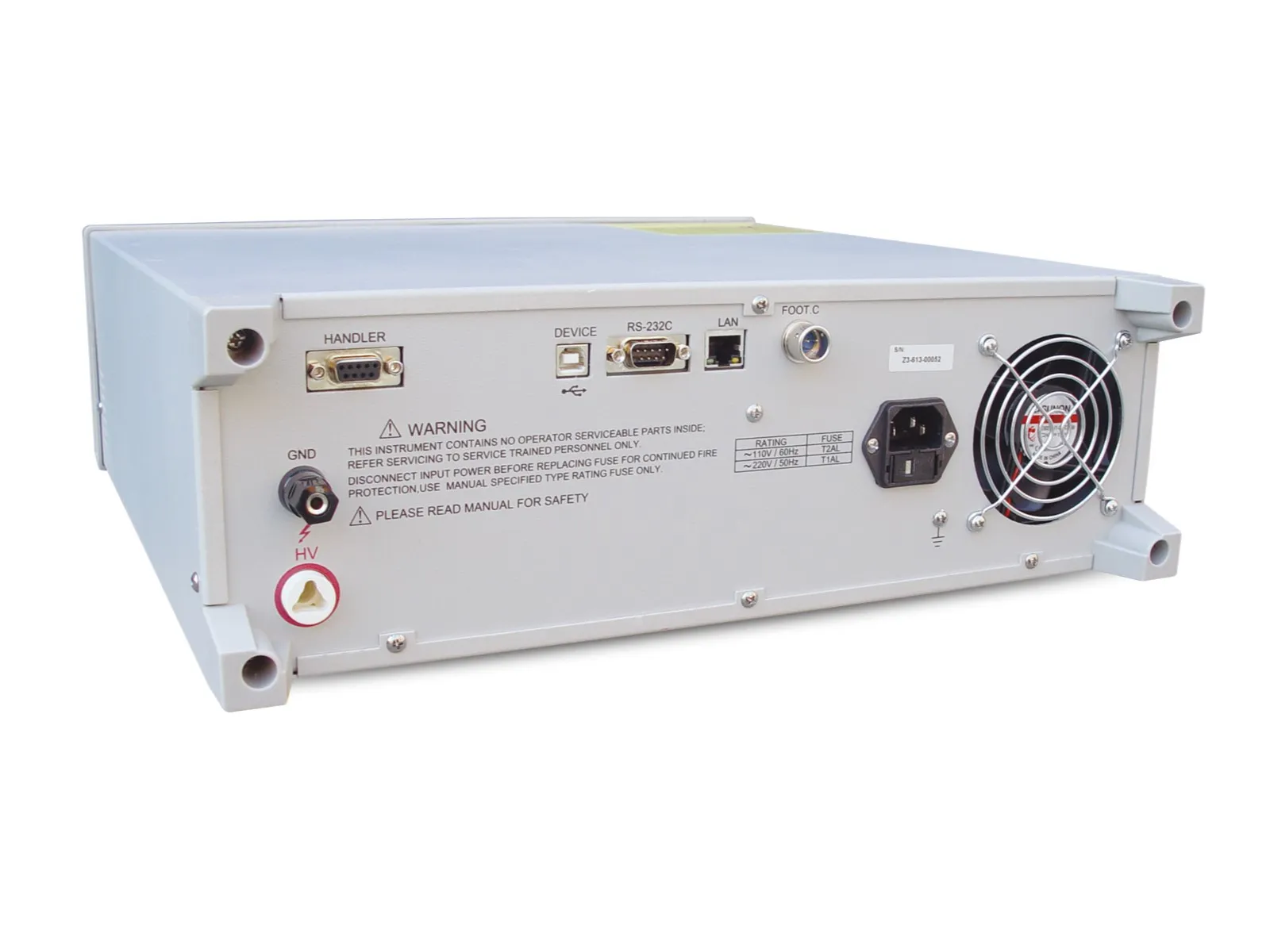

| インターフェース | Handler, RS232C, USB Device, USB Host, LAN | |||
| 電源 | 220V ±10% 50Hz/60Hz ±5% | |||
| 消費電力 | ≤200VA | |||
| 動作環境 | 温度: 0℃ – 40℃ | |||
| 湿度: ≤75% R.H. | ||||
| 安全規格準拠 | IEC61010-1:2001,IEC61326-2-1:2005 | |||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| 高電圧テスト・ケーブル | TH2883-01 |  | ||||
| フット・スイッチ | TH2881-001 |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26052 |  | ||||
| テスト・フィクスチャ | TH26052 | | ||||
