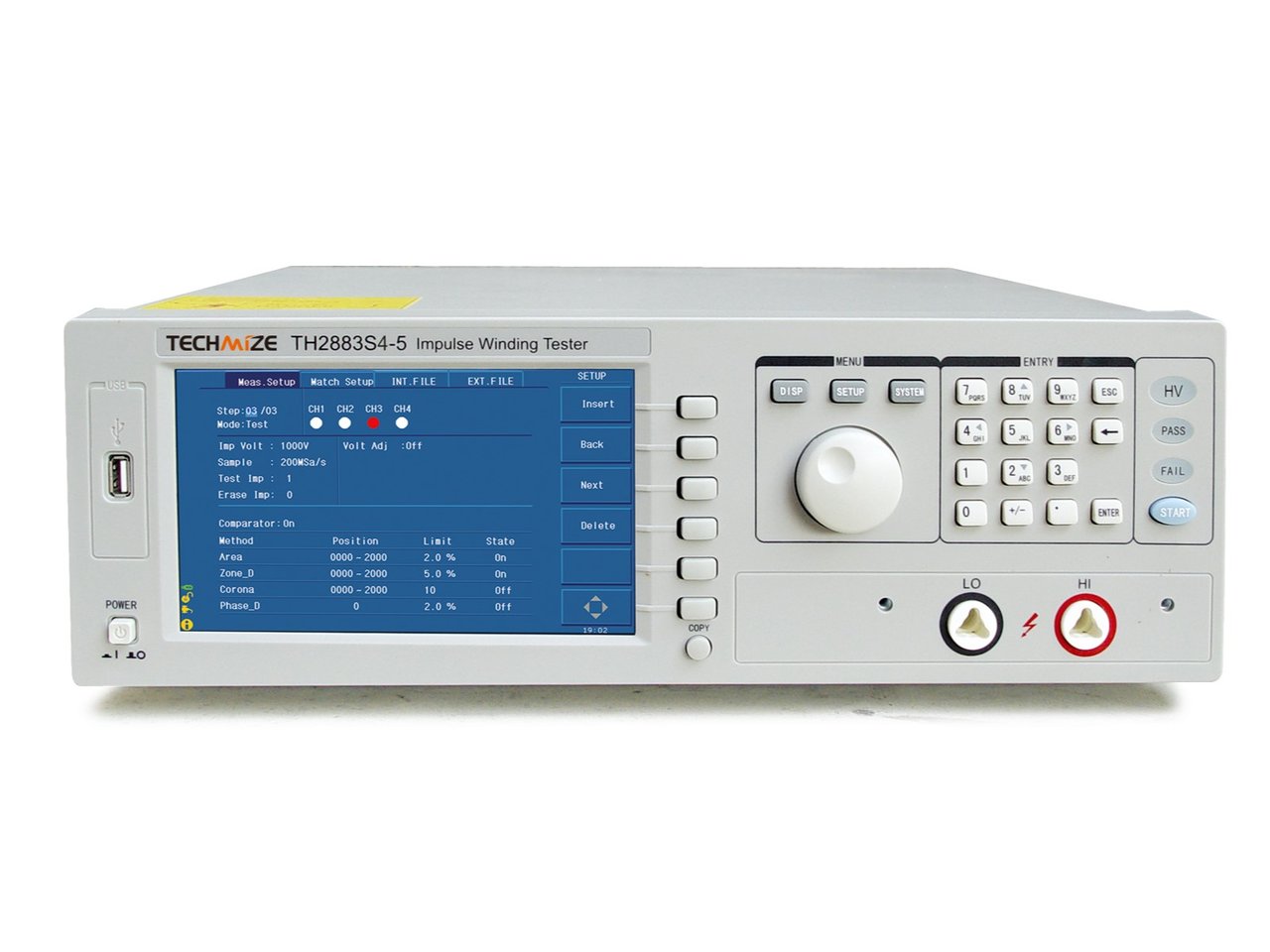

インパルス巻線試験機
4チャンネル、パルス電圧: 5kV、エネルギー: 0.25J、波形サンプリング・レート: 200Msps、最小インダクタンス: 10μH、7インチLCD、音と光のパス/フェイル・アラーム
お電話でも承ります 03-6284-4428（平日9:00～18:00）
製品紹介
TH2883シリーズ製品は、トンフイによって新たに開発されたインパルス巻線テスターです。この製品ラインにより、トンフイはこの業界で初めて、低電圧30Vから高電圧10kVまでのインパルス巻線テスターを提供するプロバイダーとなり、シングルチャネルからマルチチャネル（最大8チャネル）まで提供しています。この装置は人気のある32ビットCPUと高密度SMD技術を採用し、65,000色の7インチTFTワイドディスプレイスクリーンを備えており、目に優しく操作の便益をもたらします。100V〜5000Vのインパルス電圧、最大8チャネルのスウィープテスト、最大20のテストプロシージャ、200Mspsのサンプリングレート、6kバイトのメモリ深度を備え、正確なテストを実現します。標準のサンプル平均値の使用、脱磁化されたインパルスの適用、高帯域幅のアナログ取得回路、高忠実度のコロナ抽出技術、および非破壊テストの開発は、トンフイの設計哲学である「お客様中心、将来のテクノロジーを共有する」を反映しています。
チャネルの出力数に応じて、TH2883シリーズは2つのモデル、TH2883S8-5とTH2883S4-5で構成されています。TH2883S8-5は多相コイルの測定に最適な製品です。TH2883S8-5の8つのチャネルは、高電位端子、低電位端子、およびオフにプログラムおよび設定できます。8つのチャネルの構成条件と最大20のテストプロシージャの組み合わせが可能です。また、8つのチャネルでコイルを連続してテストできます。TH2883S4-5は4つのチャネルを備えています。4つのチャネルのTH2883S4-5は、より少ないスウィープチャネルを必要とする顧客向けに、TH2883S8-5の8つのチャネルをベースに特別に開発されました。TH2883シリーズ製品には、波形の迅速な保存と装置のリモートコントロールのためにUSBホスト、RS232C、USBデバイス、LANインターフェースが提供されています。
コロナ抽出機能
高忠実度のコロナ抽出アルゴリズム（特許技術）および高帯域幅のアナログ取得回路を備えたTH2883シリーズ製品は、高周波のコロナ波形を完全に復元し、製品の絶縁特性について詳細に知ることができます。
仕様
| 型名 | TH2883S8-5 | TH2883S4-5 | |
|---|---|---|---|
| インパルス電圧 | 100V-5000V, 10V steps | ||
| 電圧確度 | ±(5% set value +15V) | ||
| リードバック確度 | ±(5% actual value +15V) | ||
| チャンネル数 | 8 | 4 | |
| インダクタンス・テスト範囲 | ≥10uH | ||
| インパルス・エネルギー | Max.: 0.25 Joule | ||
| 測定速度 | 6回/秒（単一チャンネル・単一ステップ） | ||
| パルス数 | Max.: 32 | ||
| 入力インピーダンス | 5MΩ | ||
| ディスプレイ | 800×480ドット 65千色TFT。波形表示範囲：600×256 | ||
| 波形取り込み | サンプリングレート：最大200Msps（8段階可変）。分解能：8bit。メモリ長：6kバイト。アベレージ：1〜32 | ||
| 判定方法 | Comparison with Standard Waveform:
| ||
| 波形測定 | Voltage/Frequency/Time | ||
| トリガ・モード | マニュアル／外部／BUS／内部 | ||
| 検出出力 | PASS/FAIL表示／LED／アラーム | ||
| 統計 | 測定結果の統計機能 | ||
| メモリ | 標準波形データと本体設定を内部不揮発メモリに20組保存可能。USBメモリを外部メモリとして使用できます | ||

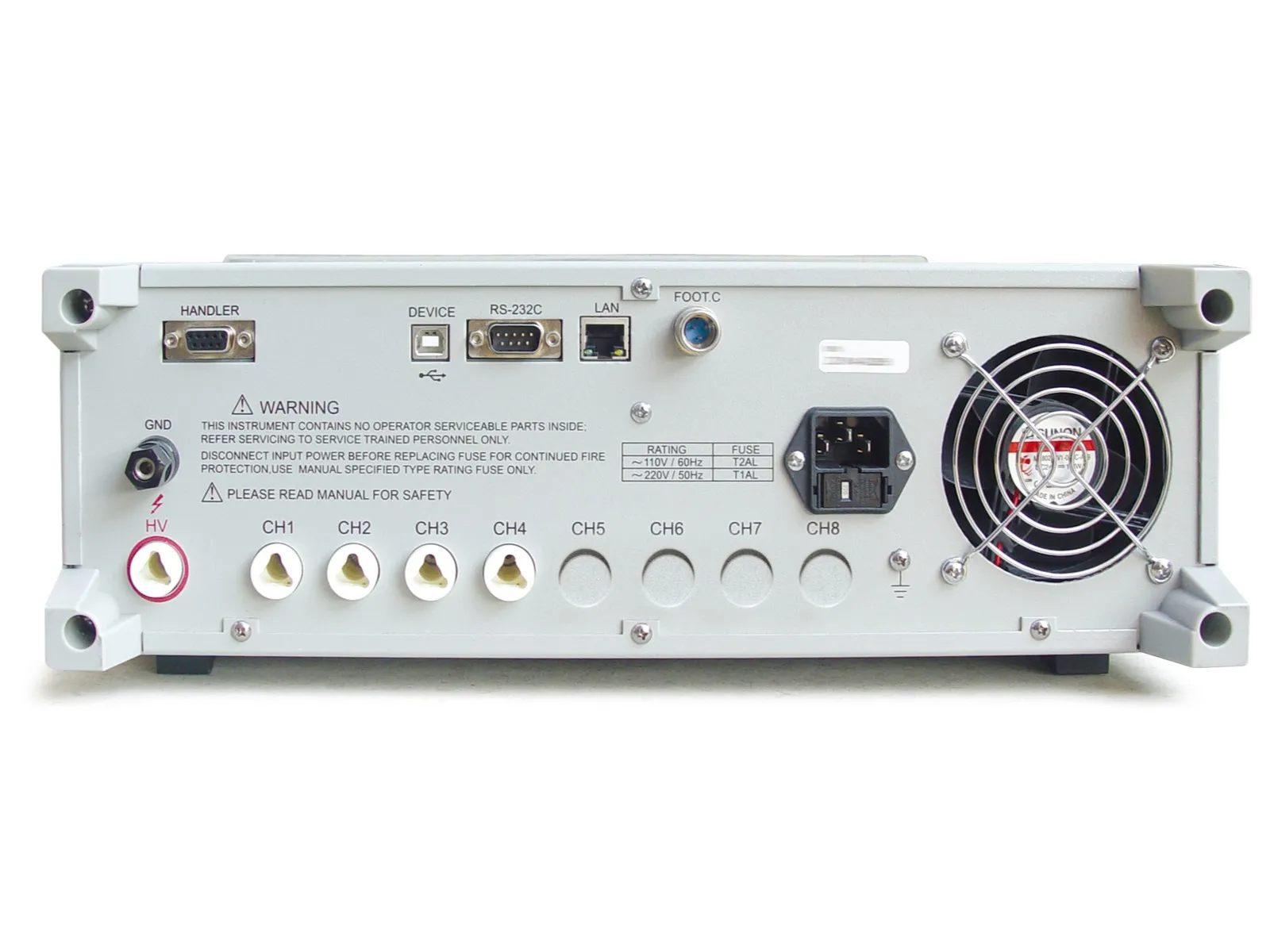

| インターフェース | Handler, RS232C, USB Device, USB Host, LAN | ||
| 電源 | 220V ±10% 50Hz/60Hz ±5% | ||
| 消費電力 | ≤200VA | ||
| 動作環境 | 温度 | 0℃ – 40℃ | |
| 湿度 | ≤75% R.H. | ||
| 安全規格準拠 | IEC61010-1:2001,IEC61326-2-1:2005 | ||
アクセサリ
| 標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・ケーブル | TH90003R |  | ||||
| 高電圧テスト・ケーブル | TH2883-01 |  | ||||
| フット・スイッチ | TH2881-001 |  | ||||
| オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
| 名称 | 型名 | |||||
| テスト・フィクスチャ | TH26052 |  | ||||
| テスト・フィクスチャ | TH26052 | | ||||
