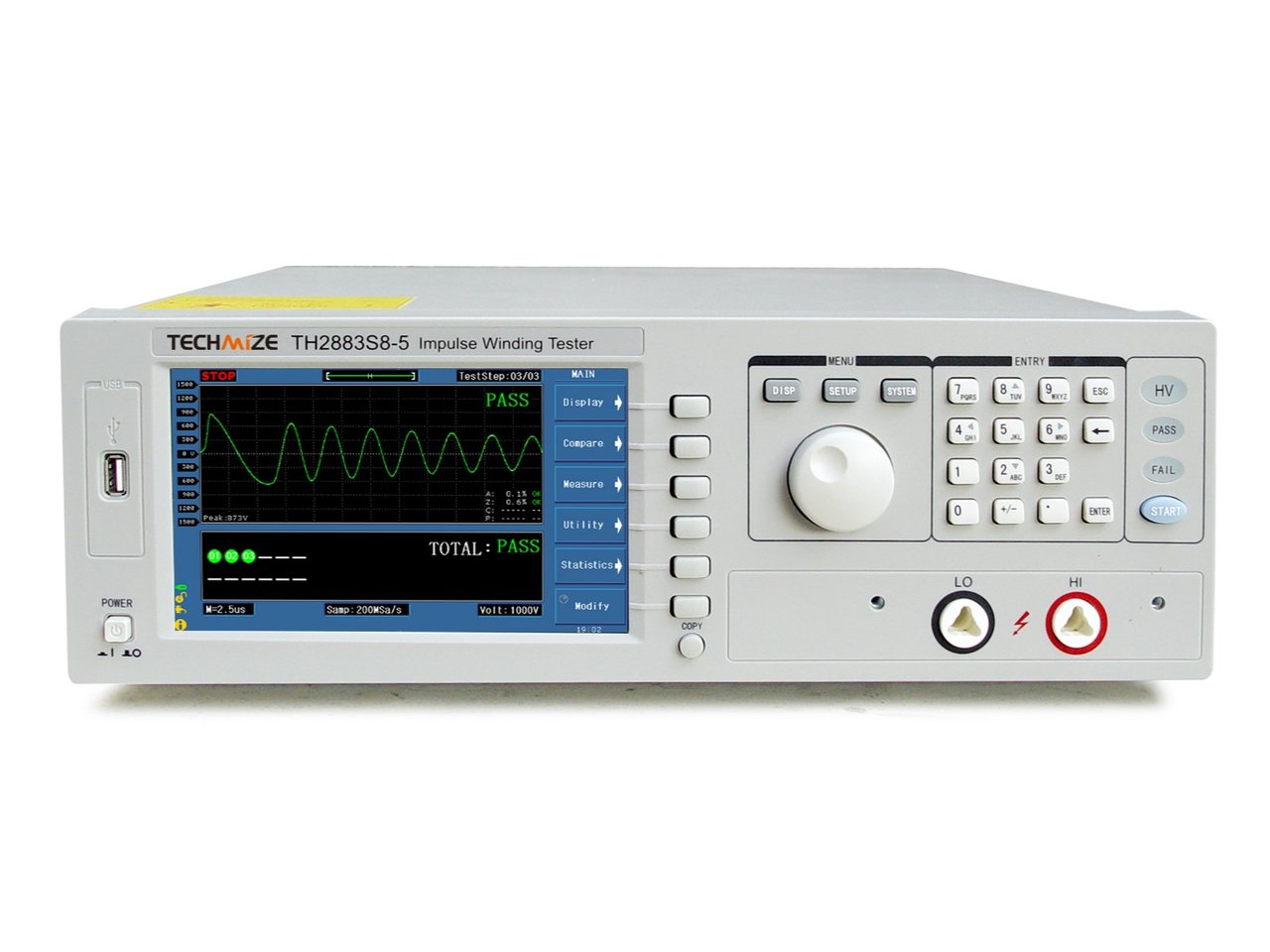

TH2883S8-5 インパルス巻線試験機

Name: TH2883S8-5 インパルス巻線試験機
Brand: TECHMIZE
SKU: TH2883S8-5
Price: 649000 JPY
Availability: InStock

PRODUCT

1 / 7

TH2883S8-5

インパルス巻線試験機

販売価格（税込）¥649,000

製品仕様

4チャンネル、パルス電圧: 5KV、エネルギー: 0.25J、波形サンプリング・レート: 200Msps、最小インダクタンス: 10μH、7インチLCD、音と光のパス/フェイル・アラーム

この製品について問い合わせデモ機を借りる

お電話でも承ります　03-6284-4428（平日9:00～18:00）

TH2883Sシリーズの機種比較

全機種共通: 4チャンネル、パルス電圧: 5KV、エネルギー: 0.25J、波形サンプリング・レート: 200Msps、最小インダクタンス: 10μH、7インチLCD、音と光のパス/フェイル・アラーム

型番	仕様（共通項目以外）	販売価格（税込）
TH2883S4-5	—	¥561,000
TH2883S8-5（このページ）	—	¥649,000

特長

8チャンネル
パルス電圧: 5kV
エネルギー: 0.25J
波形サンプリング・レート: 200Msps
最小インダクタンス: 10μH
7インチLCD
音と光のパス/フェイル・アラーム

製品紹介

TH2883シリーズ製品は、トンフイによって新たに開発されたインパルス巻線テスターです。この製品ラインにより、トンフイはこの業界で初めて、低電圧30Vから高電圧10kVまでのインパルス巻線テスターを提供するプロバイダーとなり、シングルチャネルからマルチチャネル（最大8チャネル）まで提供しています。この装置は人気のある32ビットCPUと高密度SMD技術を採用し、65,000色の7インチTFTワイドディスプレイスクリーンを備えており、目に優しく操作の便益をもたらします。100V〜5000Vのインパルス電圧、最大8チャネルのスウィープテスト、最大20のテストプロシージャ、200Mspsのサンプリングレート、6kバイトのメモリ深度を備え、正確なテストを実現します。標準のサンプル平均値の使用、脱磁化されたインパルスの適用、高帯域幅のアナログ取得回路、高忠実度のコロナ抽出技術、および非破壊テストの開発は、トンフイの設計哲学である「お客様中心、将来のテクノロジーを共有する」を反映しています。

チャネルの出力数に応じて、TH2883シリーズは2つのモデル、TH2883S8-5とTH2883S4-5で構成されています。TH2883S8-5は多相コイルの測定に最適な製品です。TH2883S8-5の8つのチャネルは、高電位端子、低電位端子、およびオフにプログラムおよび設定できます。8つのチャネルの構成条件と最大20のテストプロシージャの組み合わせが可能です。また、8つのチャネルでコイルを連続してテストできます。TH2883S4-5は4つのチャネルを備えています。4つのチャネルのTH2883S4-5は、より少ないスウィープチャネルを必要とする顧客向けに、TH2883S8-5の8つのチャネルをベースに特別に開発されました。TH2883シリーズ製品には、波形の迅速な保存と装置のリモートコントロールのためにUSBホスト、RS232C、USBデバイス、LANインターフェースが提供されています。

コロナ抽出機能

高忠実度のコロナ抽出アルゴリズム（特許技術）および高帯域幅のアナログ取得回路を備えたTH2883シリーズ製品は、高周波のコロナ波形を完全に復元し、製品の絶縁特性について詳細に知ることができます。

特長

■ 本業界初の、30Vの低電圧から10kVの高電圧まで、単一チャネルから最大8チャネルまで対応するインパルス巻線試験器の提供メーカー
■ LXI標準に対応した初の巻線試験器
■ インパルス電圧範囲：100V～5000V
■ 4チャネルおよび8チャネルの2モデルを用意
■ 各チャネルは高端・低端・OFFとしてプログラム制御が可能
■ 最大20個のテスト手順を追加可能
■ 65,000色対応 7インチTFTワイドディスプレイ
■ 最大200Mspsの波形サンプリングレート
■ 最大測定速度：6回/秒
■ 記憶深度：6kバイト
■ 高帯域アナログ信号取得回路
■ 高忠実度コロナ抽出アルゴリズム（特許技術）
■ 4種類の波形比較方式
■ 測定器パラメータの自動保存
■ 電圧・時間・周波数の測定に対応
■ 波形の拡大、圧縮、移動により正確な表示が可能
■ 最大32標準波形によるマルチサンプル平均処理
■ 適切な電圧選定のための破壊試験機能
■ 脱磁インパルスを使用し、波形の一貫性を確保
■ ユーザー権限のログイン機能により容易な管理を実現
■ 最大20グループの設定ファイルを保存・自動読み込み可能
■ USBメモリに画面情報を保存可能（COPYキー対応）
■ USBメモリ経由でシステムファームウェアの自動アップグレードが可能
■ 4種類の表示インターフェース効果を選択可能
■ フットスイッチによる簡単な測定操作が可能
■ ハンドラーインターフェースにより自動ライン化・オンライン操作を実現
■ RS232C、USBデバイス、LANインターフェースによりリモート制御が可能

仕様

型番	TH2883S4-5	TH2883S8-5
ディスプレイ	800×480ドット 65千色TFT。波形表示範囲：600×256

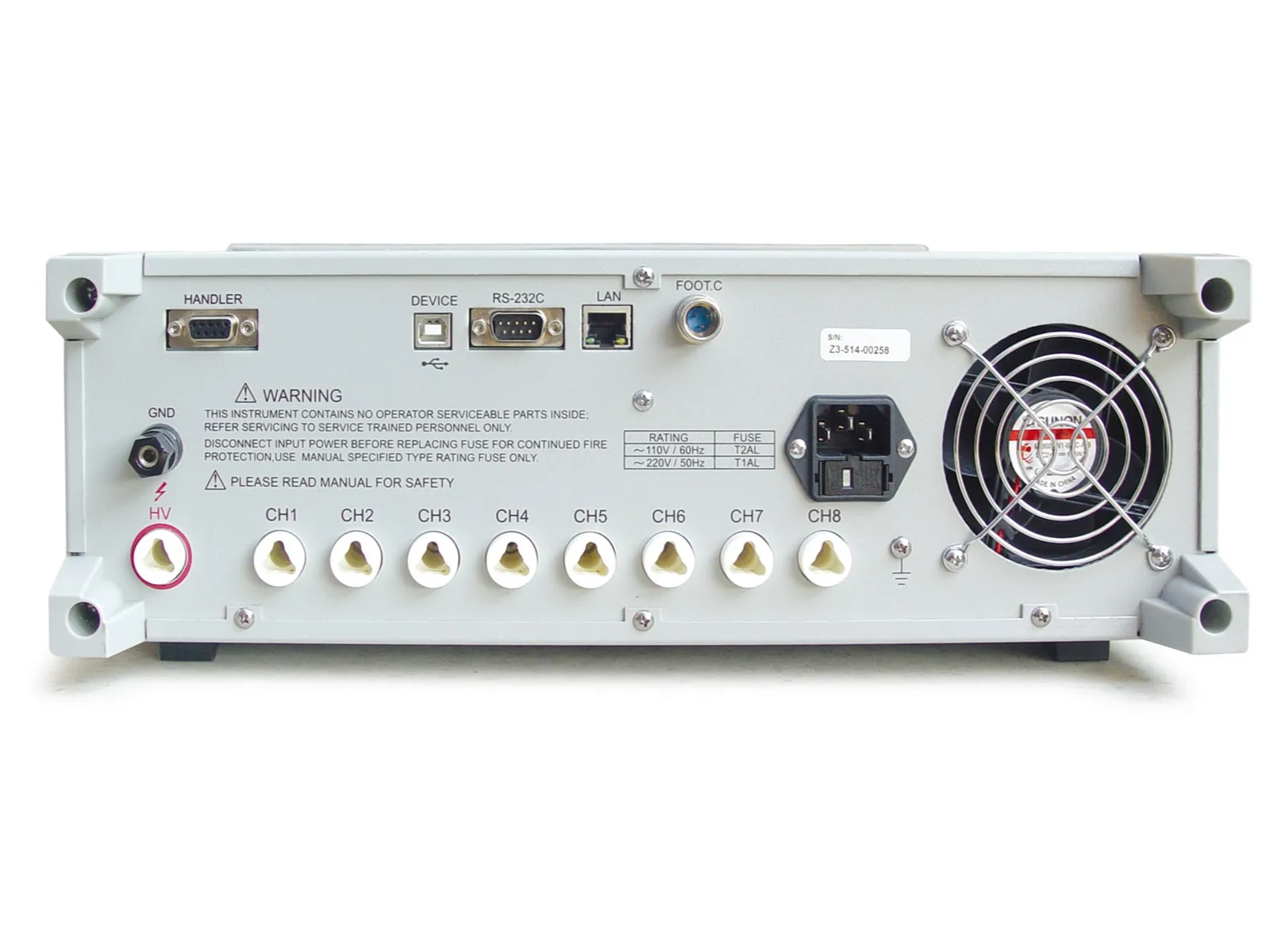

インターフェース	Handler, RS232C, USB Device, USB Host, LAN
チャンネル数	4	8
入力インピーダンス	5MΩ
トリガ・モード	マニュアル／外部／BUS／内部
消費電力	≤200VA
測定速度	6回/秒（単一チャンネル・単一ステップ）
メモリ	標準波形データと本体設定を内部不揮発メモリに20組保存可能。USBメモリを外部メモリとして使用できます
動作環境
温度	0℃ – 40℃
湿度	≤75% R.H.
インパルス電圧	100V-5000V, 10V steps
電圧確度	±(5% set value +15V)
インダクタンス・テスト範囲	≥10uH
インパルス・エネルギー	Max.: 0.25 Joule
パルス数	Max.: 32
波形取り込み
サンプリングレート	最大200Msps（8段階可変）
分解能	8bit
メモリ長	6kバイト
アベレージ	1〜32
判定方法	Comparison with Standard Waveform: Area Size Comparison Differential Area Comparison Corona Discharge Comparison Differential Phase Comparison
波形測定	Voltage/Frequency/Time
検出出力	PASS/FAIL表示／LED／アラーム
統計	測定結果の統計機能
安全規格準拠	IEC61010-1:2001,IEC61326-2-1:2005
リードバック確度	±(5% actual value +15V)
電源	220V ±10% 50Hz/60Hz ±5%
